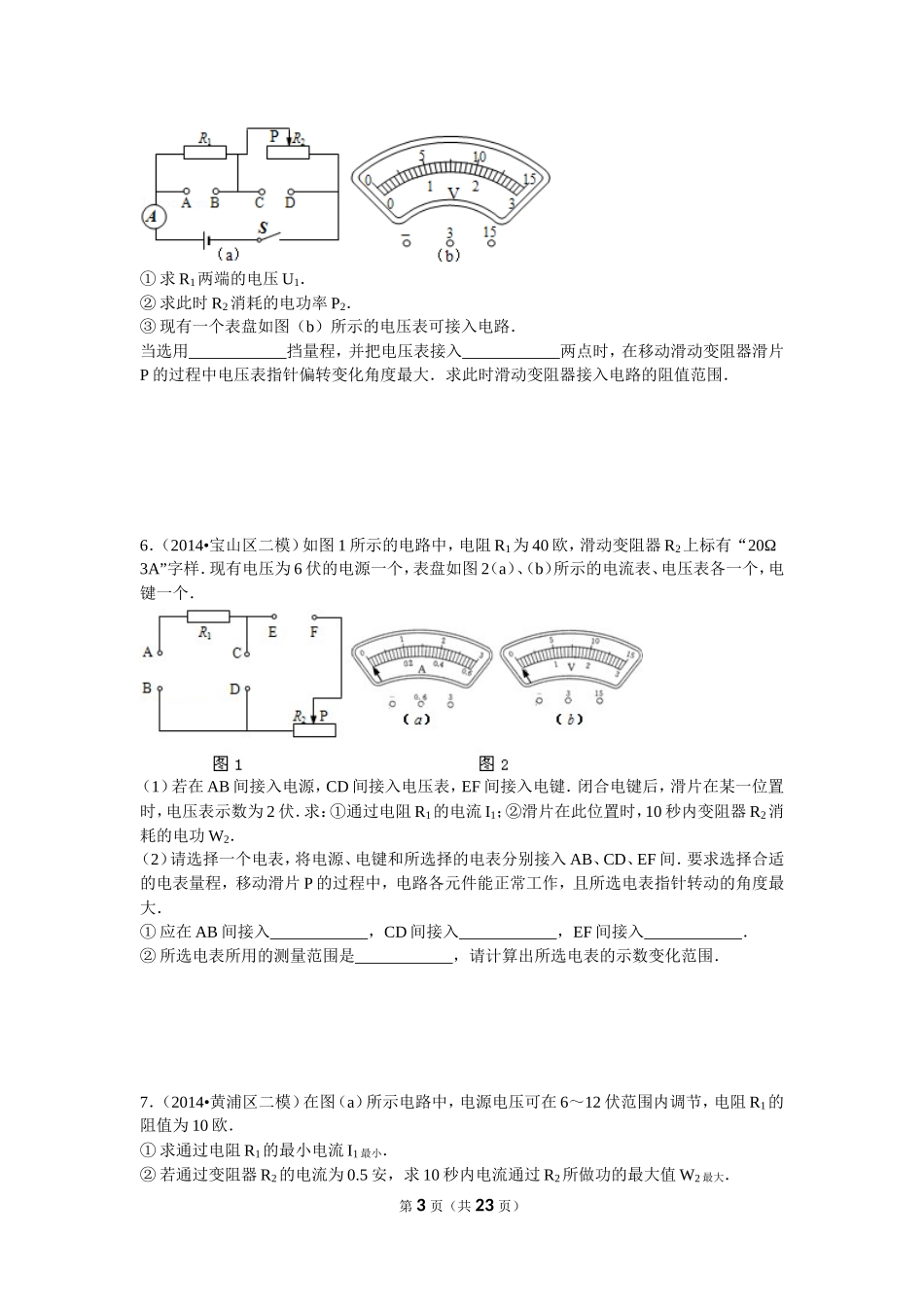

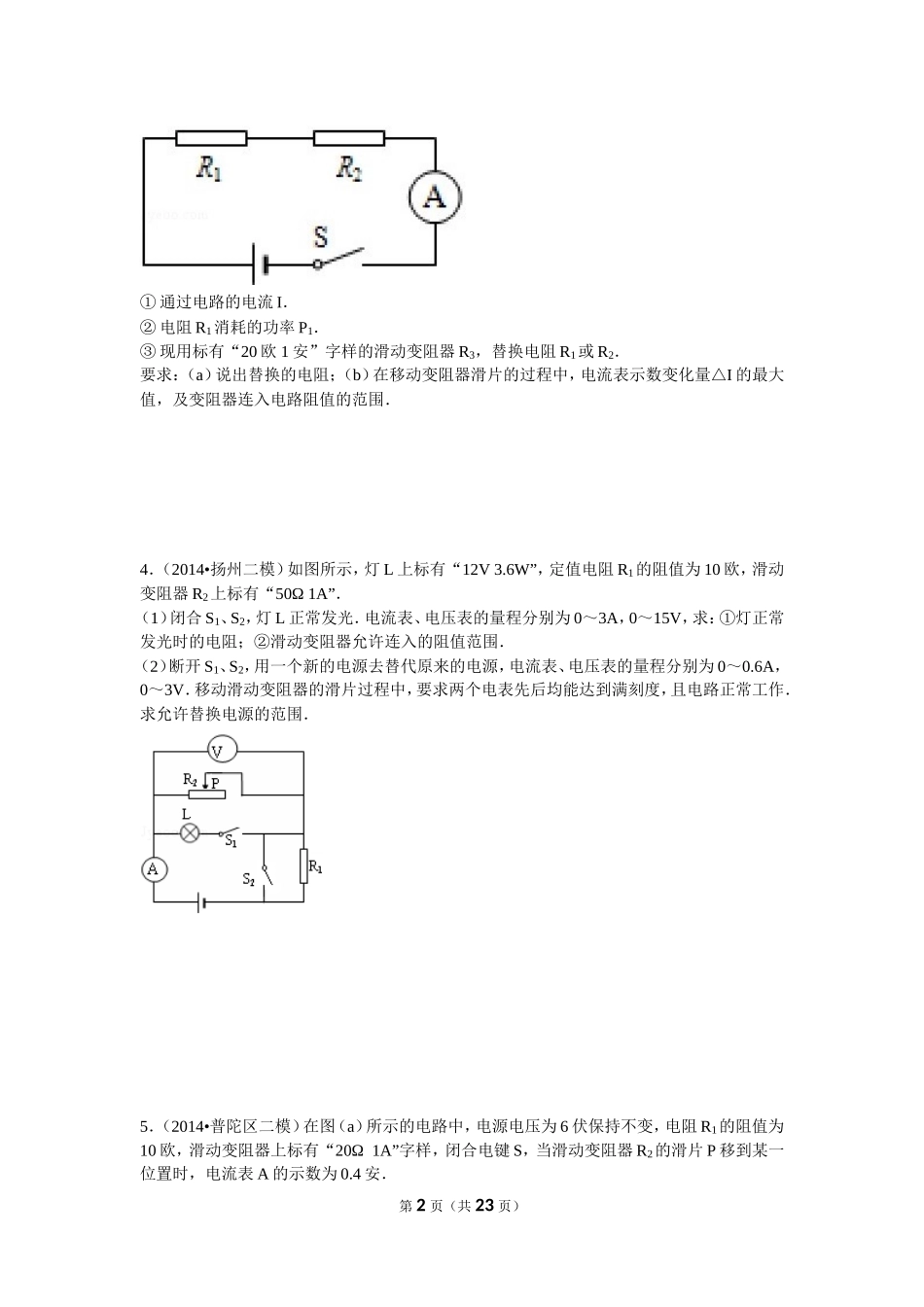

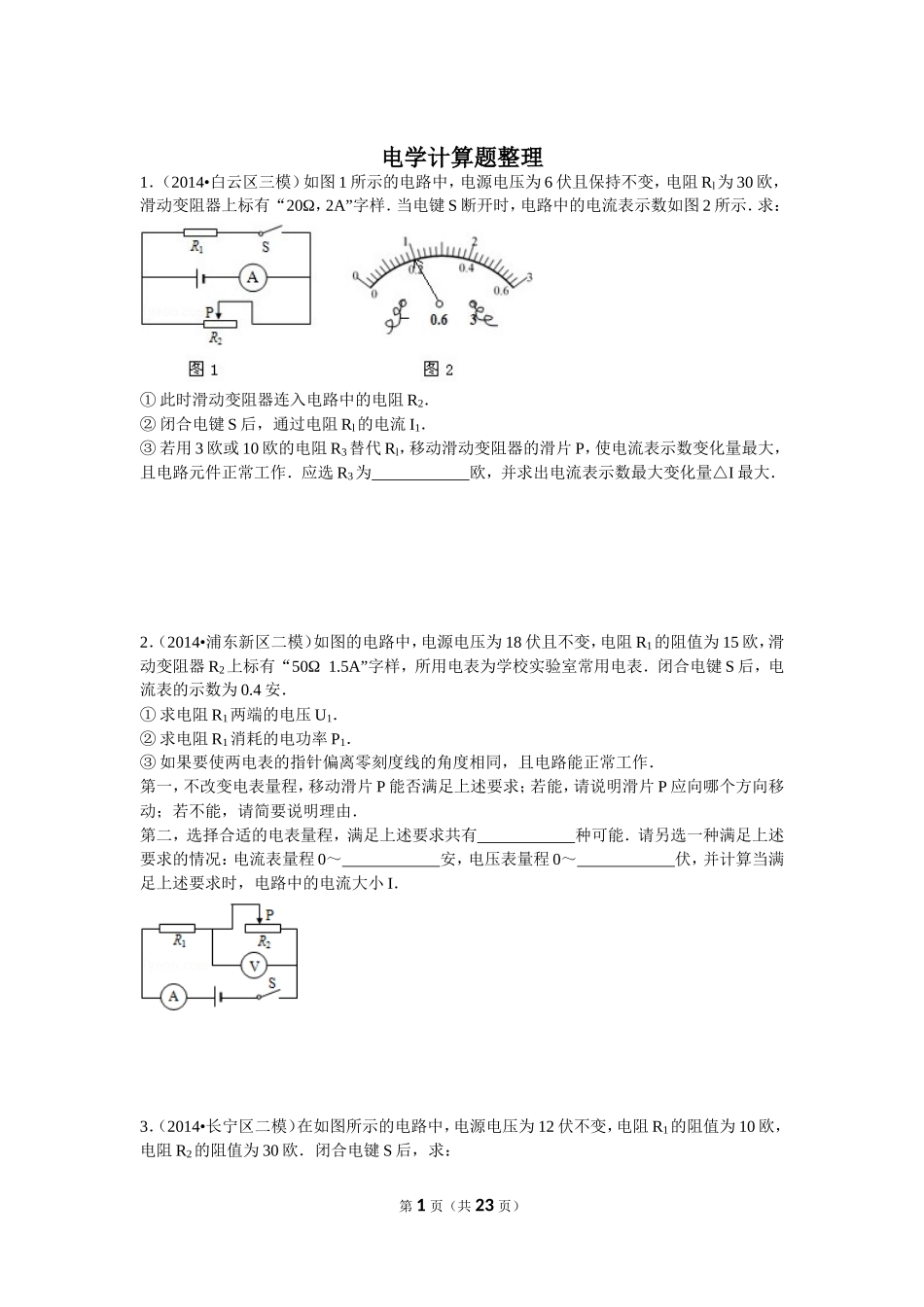

电学计算题整理1．（2014•白云区三模）如图1所示的电路中，电源电压为6伏且保持不变，电阻Rl为30欧，滑动变阻器上标有“20Ω，2A”字样．当电键S断开时，电路中的电流表示数如图2所示．求：①此时滑动变阻器连入电路中的电阻R2．②闭合电键S后，通过电阻Rl的电流I1．③若用3欧或10欧的电阻R3替代Rl，移动滑动变阻器的滑片P，使电流表示数变化量最大，且电路元件正常工作．应选R3为欧，并求出电流表示数最大变化量△I最大．2．（2014•浦东新区二模）如图的电路中，电源电压为18伏且不变，电阻R1的阻值为15欧，滑动变阻器R2上标有“50Ω1.5A”字样，所用电表为学校实验室常用电表．闭合电键S后，电流表的示数为0.4安．①求电阻R1两端的电压U1．②求电阻R1消耗的电功率P1．③如果要使两电表的指针偏离零刻度线的角度相同，且电路能正常工作．第一，不改变电表量程，移动滑片P能否满足上述要求；若能，请说明滑片P应向哪个方向移动；若不能，请简要说明理由．第二，选择合适的电表量程，满足上述要求共有种可能．请另选一种满足上述要求的情况：电流表量程0～安，电压表量程0～伏，并计算当满足上述要求时，电路中的电流大小I．3．（2014•长宁区二模）在如图所示的电路中，电源电压为12伏不变，电阻R1的阻值为10欧，电阻R2的阻值为30欧．闭合电键S后，求：第1页（共23页）①通过电路的电流I．②电阻R1消耗的功率P1．③现用标有“20欧1安”字样的滑动变阻器R3，替换电阻R1或R2．要求：（a）说出替换的电阻；（b）在移动变阻器滑片的过程中，电流表示数变化量△I的最大值，及变阻器连入电路阻值的范围．4．（2014•扬州二模）如图所示，灯L上标有“12V3.6W”，定值电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω1A”．（1）闭合S1、S2，灯L正常发光．电流表、电压表的量程分别为0～3A，0～15V，求：①灯正常发光时的电阻；②滑动变阻器允许连入的阻值范围．（2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V．移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作．求允许替换电源的范围．5．（2014•普陀区二模）在图（a）所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器上标有“20Ω1A”字样，闭合电键S，当滑动变阻器R2的滑片P移到某一位置时，电流表A的示数为0.4安．第2页（共23页）①求R1两端的电压U1．②求此时R2消耗的电功率P2．③现有一个表盘如图...
