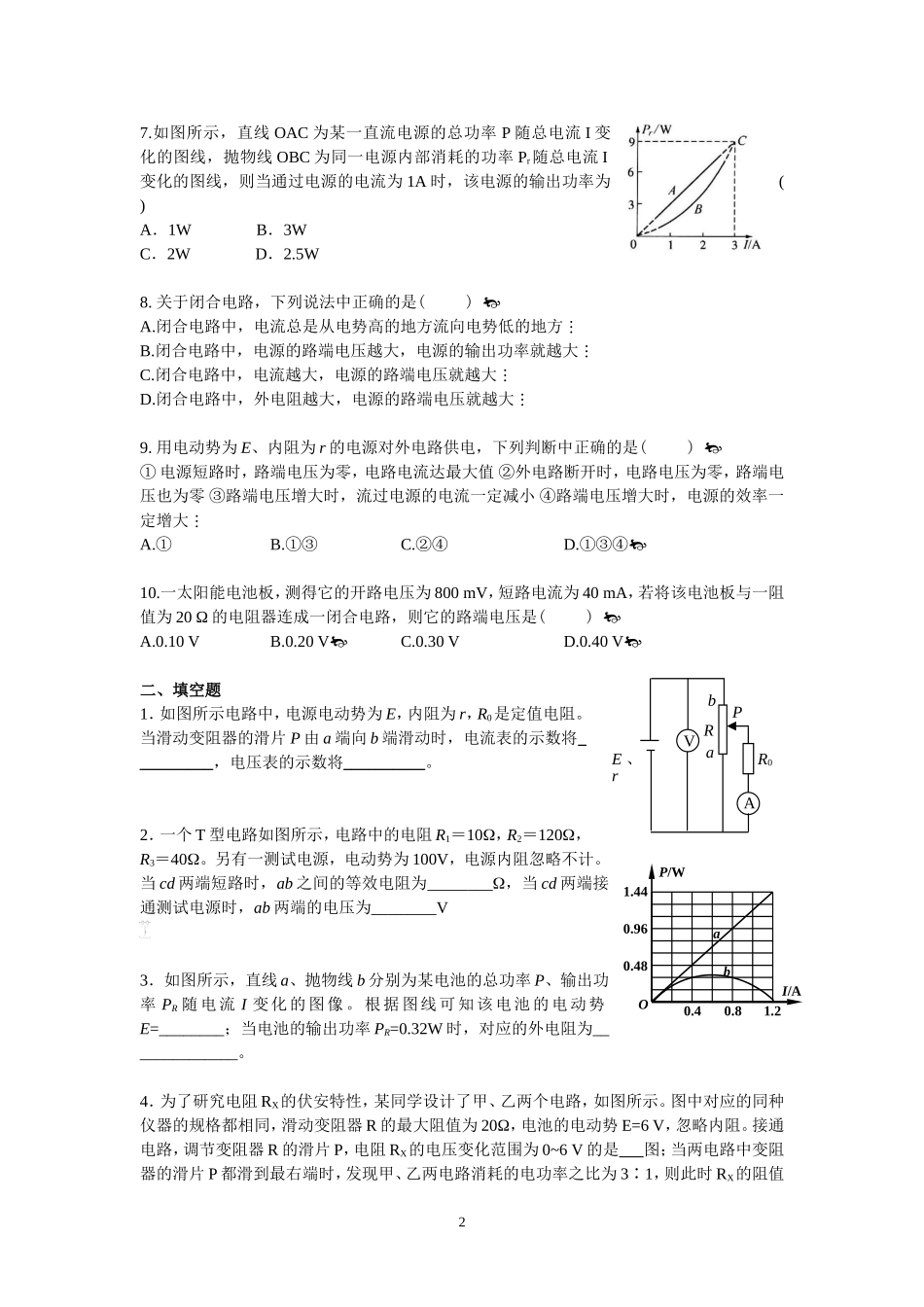

第九章电流与电路（五）§9.5单元复习配套练习卷一、单项选择题1．如图为两个不同闭合电路中两个不同电源的I—U图象，则下述说法正确的是（）A．电动势E1=E2，发生短路时的电流强度I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1=E2，内阻r1＜r2D．当两个电源工作电流变化量相同时，电源2的路端电压变化较大2．关于电源和直流电路的性质，下列说法正确的是（）A．电流总是由高电势流向低电势B．电源短路时，电路电流为无穷大，路端电压为零C．外电路断路时，路端电压为最大，外电阻为零D．外电路总电阻值增大时，路端电压也增大3．如图，A、B两灯电阻相同，当滑动变阻器的滑动端P向下滑动时（）A．通过电源的电流减小B．电阻R中的电流减小C．电灯A将变暗一些D．电灯B将变暗一些4．如图电路中，电阻R1=10Ω，R2=8Ω，电源内阻r≠0．当S接R1时，电压表示数为2V，当S接R2时，电压表示数可能为()A．2.2VB．1.9VC．1.6VD．1.3V5、如图所示，直线A和B分别为电源a、b的路端电压和电流的关系图像，设两个电源的内阻分别为ra和rb，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为Ia、Ib，则（）A．ra=rb,Ia=IbB．ra＞rb,Ia＞IbC．ra＞rb,Ia=IbD．ra＞rb,Ia＜Ib6.如图所示，电池组的电动势为ε，内电阻为r，R0为定值电阻，R为变阻器，已知R0＞r.为使R0上消耗的电功率最大，应将变阻器阻值调整到().A．R0B．R0＋rC．R0－rD．01PBRAＶAB07.如图所示，直线OAC为某一直流电源的总功率P随总电流I变化的图线，抛物线OBC为同一电源内部消耗的功率Pr随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为()A．1WB．3WC．2WD．2.5W8.关于闭合电路，下列说法中正确的是()A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大9.用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是()①电源短路时，路端电压为零，电路电流达最大值②外电路断开时，电路电压为零，路端电压也为零③路端电压增大时，流过电源的电流一定减小④路端电压增大时，电源的效率一定增大A.①B.①③C.②④D.①③④10.一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是()A.0.10VB.0.20VC.0.30VD.0.40V二...
