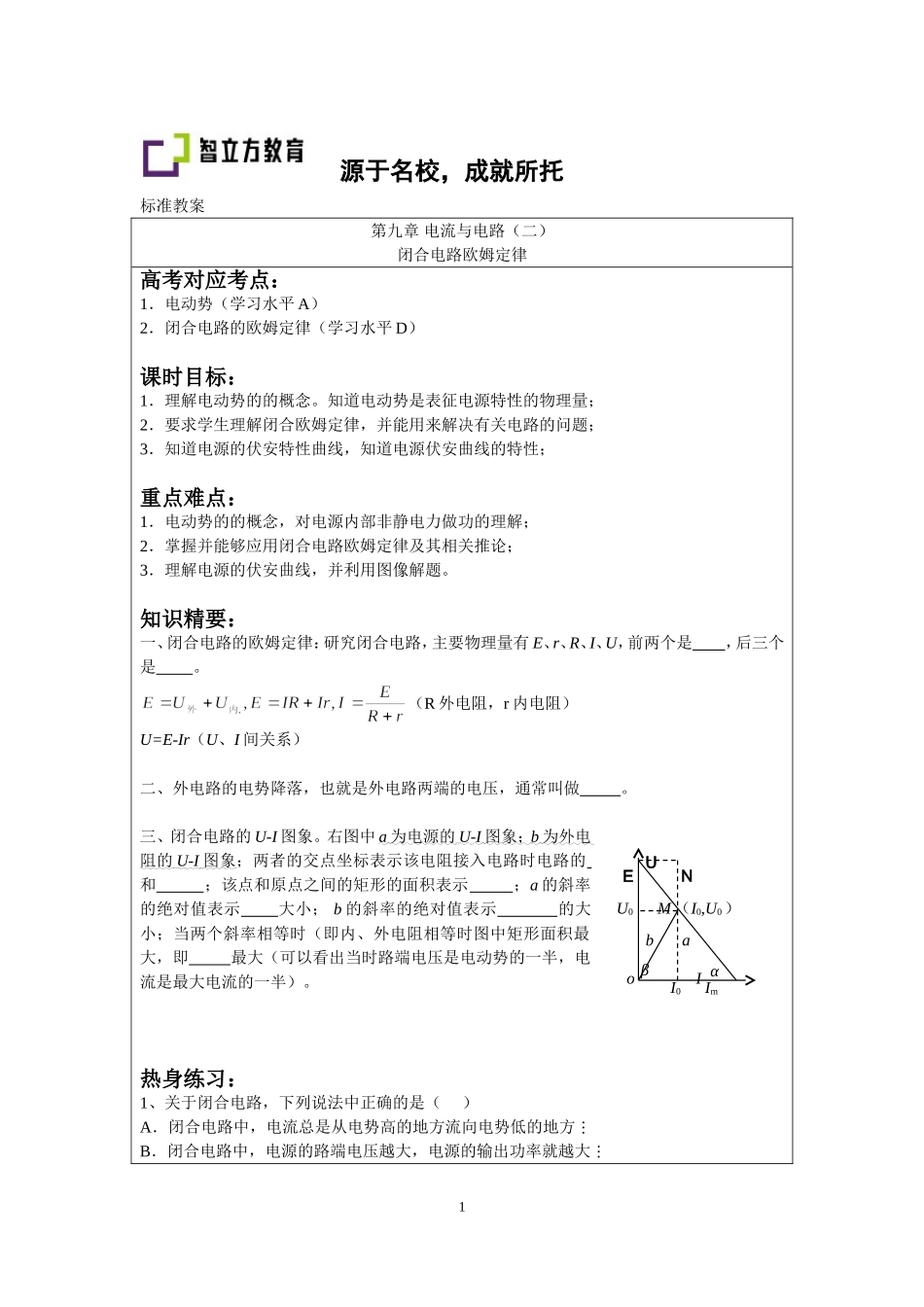

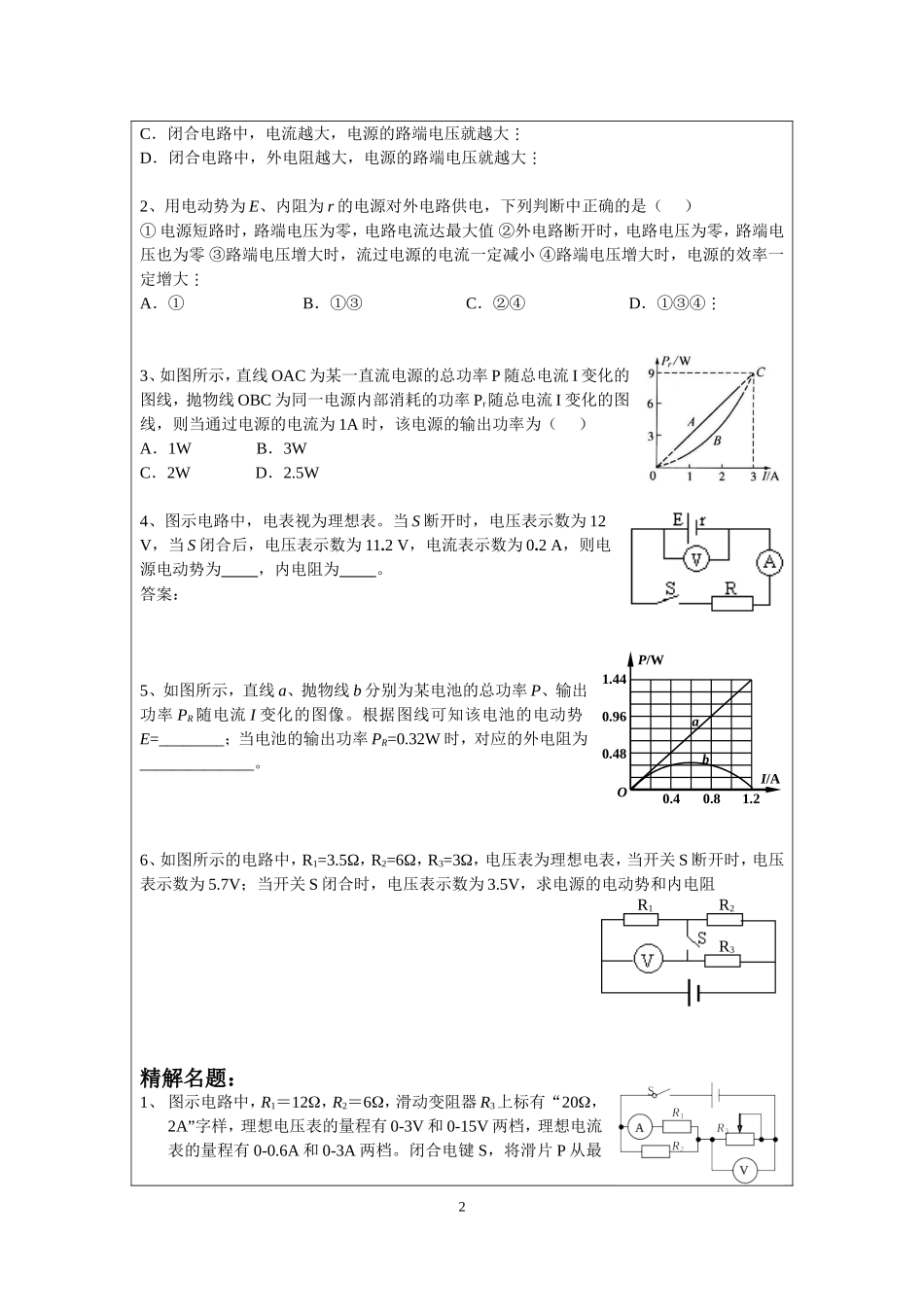

源于名校，成就所托标准教案第九章电流与电路（二）闭合电路欧姆定律高考对应考点：1．电动势（学习水平A）2．闭合电路的欧姆定律（学习水平D）课时目标：1．理解电动势的的概念。知道电动势是表征电源特性的物理量；2．要求学生理解闭合欧姆定律，并能用来解决有关电路的问题；3．知道电源的伏安特性曲线，知道电源伏安曲线的特性；重点难点：1．电动势的的概念，对电源内部非静电力做功的理解；2．掌握并能够应用闭合电路欧姆定律及其相关推论；3．理解电源的伏安曲线，并利用图像解题。知识精要：一、闭合电路的欧姆定律：研究闭合电路，主要物理量有E、r、R、I、U，前两个是，后三个是。（R外电阻，r内电阻）U=E-Ir（U、I间关系）二、外电路的电势降落，也就是外电路两端的电压，通常叫做。三、闭合电路的U-I图象。右图中a为电源的U-I图象；b为外电阻的U-I图象；两者的交点坐标表示该电阻接入电路时电路的和；该点和原点之间的矩形的面积表示；a的斜率的绝对值表示大小；b的斜率的绝对值表示的大小；当两个斜率相等时（即内、外电阻相等时图中矩形面积最大，即最大（可以看出当时路端电压是电动势的一半，电流是最大电流的一半）。热身练习：1、关于闭合电路，下列说法中正确的是（）A．闭合电路中，电流总是从电势高的地方流向电势低的地方B．闭合电路中，电源的路端电压越大，电源的输出功率就越大1UoIEU0M（I0,U0）βαbaNI0ImC．闭合电路中，电流越大，电源的路端电压就越大D．闭合电路中，外电阻越大，电源的路端电压就越大2、用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是（）①电源短路时，路端电压为零，电路电流达最大值②外电路断开时，电路电压为零，路端电压也为零③路端电压增大时，流过电源的电流一定减小④路端电压增大时，电源的效率一定增大A．①B．①③C．②④D．①③④3、如图所示，直线OAC为某一直流电源的总功率P随总电流I变化的图线，抛物线OBC为同一电源内部消耗的功率Pr随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为（）A．1WB．3WC．2WD．2.5W4、图示电路中，电表视为理想表。当S断开时，电压表示数为12V，当S闭合后，电压表示数为11.2V，电流表示数为0.2A，则电源电动势为，内电阻为。答案：5、如图所示，直线a、抛物线b分别为某电池的总功率P、输出功率PR随电流I变化的图像。根据图线可知该电池的电动势E=________；当电池的输出功率PR=0.32W时，对应的外电阻为_...
