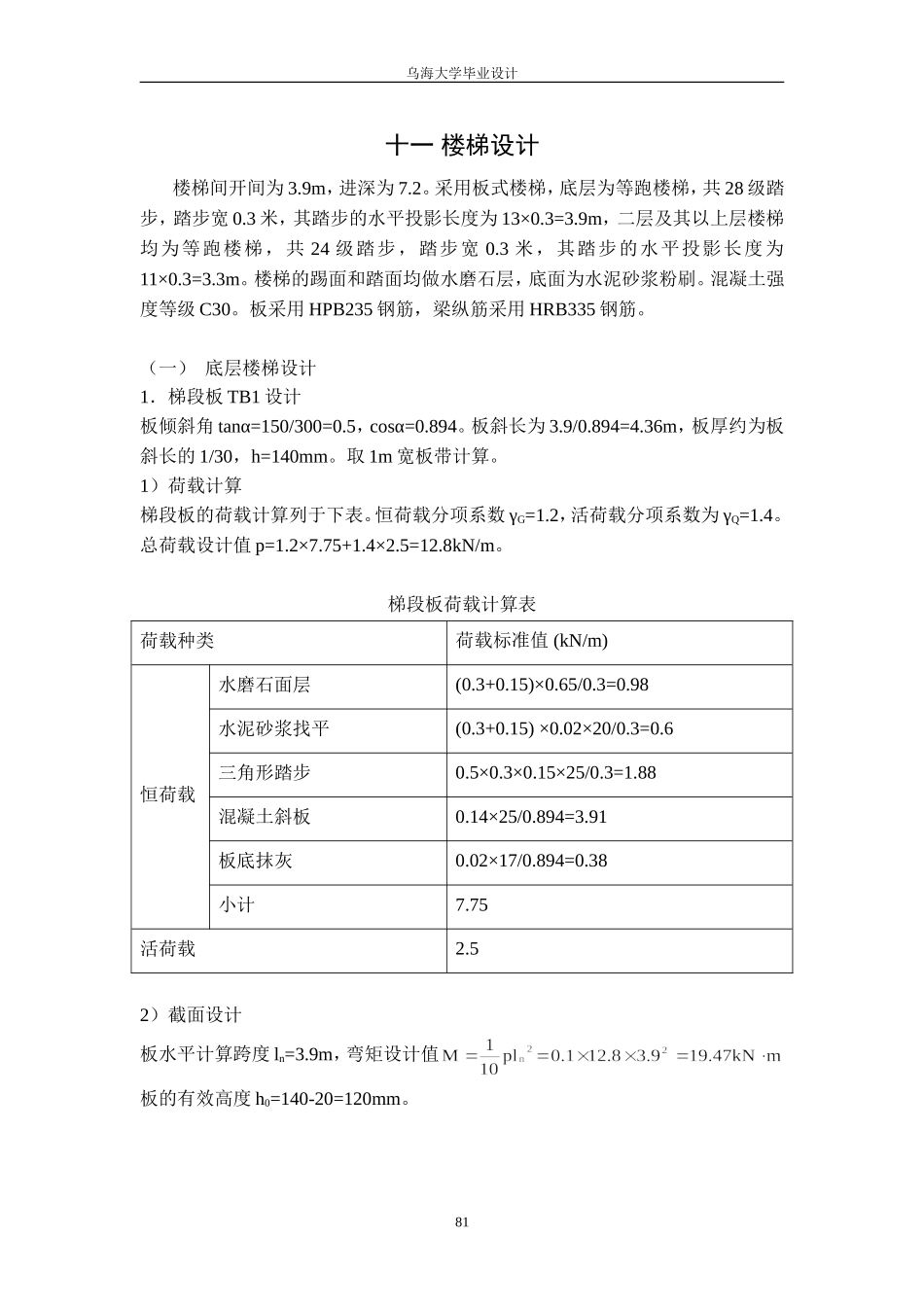

乌海大学毕业设计十一楼梯设计楼梯间开间为3.9m，进深为7.2。采用板式楼梯，底层为等跑楼梯，共28级踏步，踏步宽0.3米，其踏步的水平投影长度为13×0.3=3.9m，二层及其以上层楼梯均为等跑楼梯，共24级踏步，踏步宽0.3米，其踏步的水平投影长度为11×0.3=3.3m。楼梯的踢面和踏面均做水磨石层，底面为水泥砂浆粉刷。混凝土强度等级C30。板采用HPB235钢筋，梁纵筋采用HRB335钢筋。（一）底层楼梯设计1．梯段板TB1设计板倾斜角tanα=150/300=0.5，cosα=0.894。板斜长为3.9/0.894=4.36m，板厚约为板斜长的1/30，h=140mm。取1m宽板带计算。1）荷载计算梯段板的荷载计算列于下表。恒荷载分项系数γG=1.2，活荷载分项系数为γQ=1.4。总荷载设计值p=1.2×7.75+1.4×2.5=12.8kN/m。梯段板荷载计算表荷载种类荷载标准值(kN/m)恒荷载水磨石面层(0.3+0.15)×0.65/0.3=0.98水泥砂浆找平(0.3+0.15)×0.02×20/0.3=0.6三角形踏步0.5×0.3×0.15×25/0.3=1.88混凝土斜板0.14×25/0.894=3.91板底抹灰0.02×17/0.894=0.38小计7.75活荷载2.52）截面设计板水平计算跨度ln=3.9m，弯矩设计值板的有效高度h0=140-20=120mm。81乌海大学毕业设计则，选配Φ12@120，实际As=943mm2分布筋为Φ8@300。2．平台板PTB1设计设平台板厚100mm，取1m宽带板计算。1）荷载计算平台板的荷载计算见下表。荷载设计值p=1.2×3.89+1.4×2.5=8.17kN/m平台板荷载计算表荷载种类荷载标准值(kN/m)恒荷载水磨石面层0.65水泥砂浆找平0.02×20=0.4混凝土板0.1×25=2.5板底抹灰0.02×17=0.34小计3.89活荷载2.52）截面设计平台板的计算跨度l0=1.80-0.65/2=1.475m弯矩设计值板的有效高度h0=100-20=80mm则，选配Φ8@200，实际As=252mm23．平台梁TL1设计82乌海大学毕业设计设平台梁截面尺寸为200mm×400mm1）荷载计算平台梁的荷载计算见下表。总荷载设计值1.2×20.57+1.4×6.97=34.67kN/m平台梁荷载计算表荷载类型荷载标准值(kN/m)恒荷载梁自重0.2×0.4×25=2梁侧粉刷0.02×(0.4-0.1)×2×17=0.2平台板传来3.89×1.675/2=3.26梯段板传来7.75×3.9/2=15.11小计20.57活荷载2.5×(3.9/2+1.675/2)=6.972）截面设计计算跨度l0=1.05ln=1.05×(3.9-0.24)=3.84m弯矩设计值剪力设计值截面按倒L形计算，b’f=b+5h’f=200+5×100=700mm，梁的有效高度h0=h0-as=400-35=365mm经判别属第一类T形截面。则，选配416，实际As=804mm2配置Φ10@200箍筋，则斜截面受剪承载力为满足要求。83乌海大学毕业设计（二）其他层楼梯设计1...
