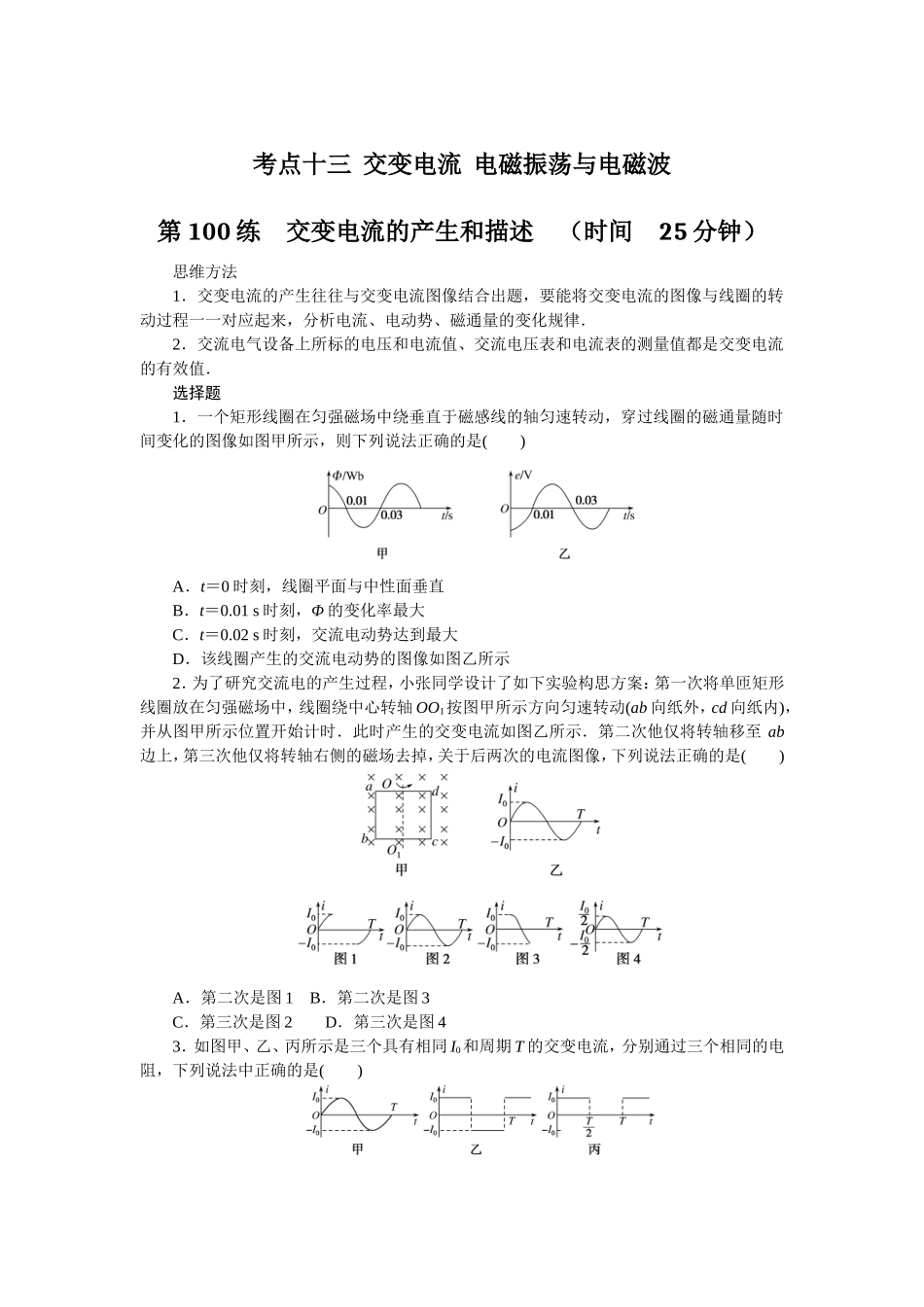

考点十三交变电流电磁振荡与电磁波第100练交变电流的产生和描述（时间25分钟）思维方法1．交变电流的产生往往与交变电流图像结合出题，要能将交变电流的图像与线圈的转动过程一一对应起来，分析电流、电动势、磁通量的变化规律．2．交流电气设备上所标的电压和电流值、交流电压表和电流表的测量值都是交变电流的有效值．选择题1．一个矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图甲所示，则下列说法正确的是()A．t＝0时刻，线圈平面与中性面垂直B．t＝0.01s时刻，Φ的变化率最大C．t＝0.02s时刻，交流电动势达到最大D．该线圈产生的交流电动势的图像如图乙所示2．为了研究交流电的产生过程，小张同学设计了如下实验构思方案：第一次将单匝矩形线圈放在匀强磁场中，线圈绕中心转轴OO1按图甲所示方向匀速转动(ab向纸外，cd向纸内)，并从图甲所示位置开始计时．此时产生的交变电流如图乙所示．第二次他仅将转轴移至ab边上，第三次他仅将转轴右侧的磁场去掉，关于后两次的电流图像，下列说法正确的是()A．第二次是图1B．第二次是图3C．第三次是图2D．第三次是图43．如图甲、乙、丙所示是三个具有相同I0和周期T的交变电流，分别通过三个相同的电阻，下列说法中正确的是()A．在相同时间内，三个电阻发热量相等B．在相同时间内，甲的发热量是丙的2倍C．在相同时间内，甲的发热量是乙的D．在相同时间内，乙的发热量最大，甲次之，丙最小4．[2021·河南商丘九校联考]矩形线圈在匀强磁场中转动，产生交流电动势的瞬时值为e＝220sin100πt(V)，则下列说法中正确的是()A．当t＝0时，线圈平面与中性面垂直B．当t＝s时，穿过线圈的磁通量等于零C．该交流电不能击穿标注为“300V5μF”的电容器D．若转速n提高一倍，其他条件不变，则电动势的变化规律将变为e＝440sin100πt(V)5．[2022·浙江嘉兴市测试]如图所示，矩形线框ABCD以恒定的角速度ω绕对角线AC转动．AC的左侧存在着垂直纸面向外、磁感应强度为B的匀强磁场，已知AB长为l1，BC长为l2，线框电阻为R.t＝0时刻线框平面与纸面重合，下列说法正确的是()A．矩形线框该时刻的电流值最大B．矩形线框产生的感应电动势有效值为Bl1l2ωC.矩形线框转过半圈过程中产生的热量为D．矩形线框从图示位置转过180°过程中，通过线框任意横截面的电荷量为6．(多选)如图甲为旋转电枢式交流发电机的原理图，多匝矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO′匀速...
