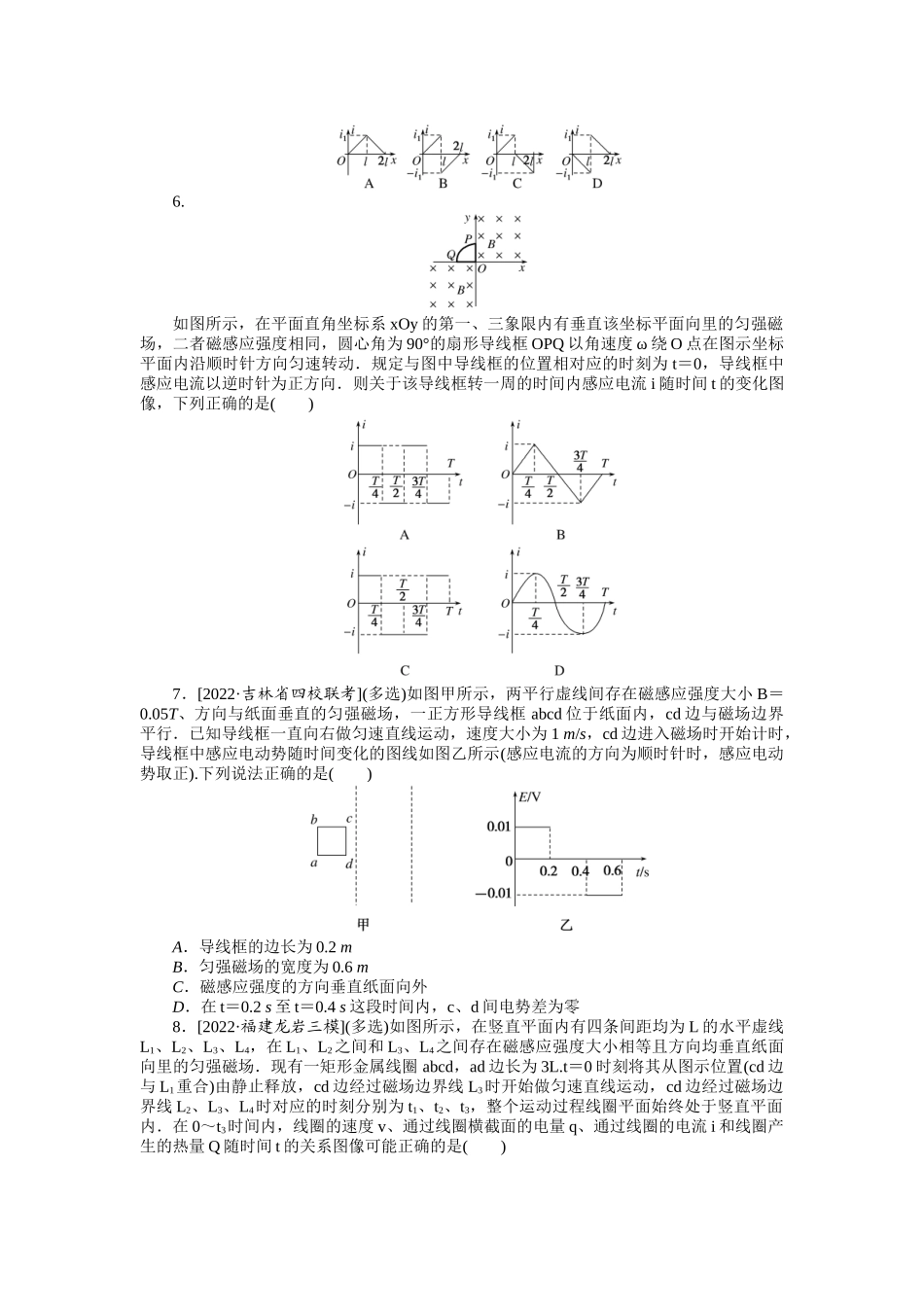

专题72电磁感应中的图像问题1．如图甲所示，线圈ab、cd绕在同一软铁芯上，若线圈ab中电流i与时间t的关系图线如图乙所示，则在这段时间内，下列关于线圈cd中产生的感应电流icd与时间t的关系图线，正确的是()2．(多选)如图甲所示，在垂直纸面向里的匀强磁场中，一个线圈与一个电容器相连，线圈平面与匀强磁场垂直，电容器的电容C＝60μF，穿过线圈的磁通量Φ随时间t的变化如图乙所示，下列说法不正确的是()A．电容器下极板电势高于上极板B．线圈中磁通量的变化率为3Wb/sC．电容器两极板间电压为2.0VD．电容器所带电荷量为120C3．如图甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F的作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～2t0时间内()4.[2022·湖北省检测]如图所示，宽度为d的两条平行虚线之间存在一垂直纸面向里的匀强磁场，一直径小于d的圆形导线环沿着水平方向匀速穿过磁场区域，规定逆时针方向为感应电流的正方向，由圆形导线环刚进入磁场开始计时，则关于导线环中的感应电流i随时间t的变化关系，下列图像中可能的是()5.[2022·山西五地四市联考]如图所示，等腰直角三角形区域内有垂直于纸面向里的匀强磁场，左边有一形状与磁场边界完全相同的闭合导线框，线框斜边长为l，线框从图示位置开始水平向右匀速穿过磁场区域，规定线框中感应电流逆时针方向为正方向，其感应电流i随位移x变化的图像正确的是()6.如图所示，在平面直角坐标系xOy的第一、三象限内有垂直该坐标平面向里的匀强磁场，二者磁感应强度相同，圆心角为90°的扇形导线框OPQ以角速度ω绕O点在图示坐标平面内沿顺时针方向匀速转动．规定与图中导线框的位置相对应的时刻为t＝0，导线框中感应电流以逆时针为正方向．则关于该导线框转一周的时间内感应电流i随时间t的变化图像，下列正确的是()7．[2022·吉林省四校联考](多选)如图甲所示，两平行虚线间存在磁感应强度大小B＝0.05T、方向与纸面垂直的匀强磁场，一正方形导线框abcd位于纸面内，cd边与磁场边界平行．已知导线框一直向右做匀速直线运动，速度大小为1m/s，cd边进入磁场时开始计时，导线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正).下列说法正确的是()A．导线框的边长为0....
