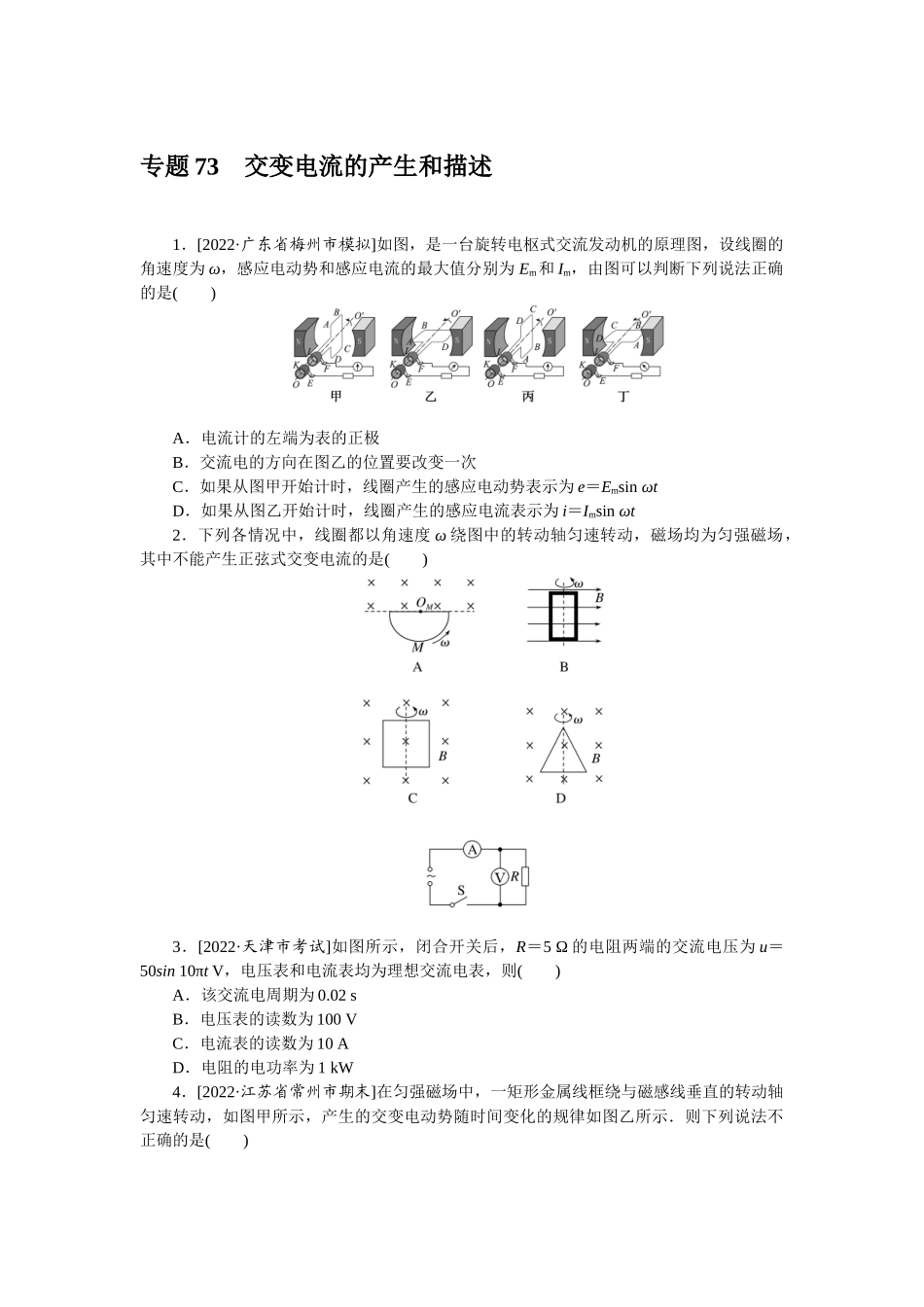

专题73交变电流的产生和描述1．[2022·广东省梅州市模拟]如图，是一台旋转电枢式交流发动机的原理图，设线圈的角速度为ω，感应电动势和感应电流的最大值分别为Em和Im，由图可以判断下列说法正确的是()A．电流计的左端为表的正极B．交流电的方向在图乙的位置要改变一次C．如果从图甲开始计时，线圈产生的感应电动势表示为e＝EmsinωtD．如果从图乙开始计时，线圈产生的感应电流表示为i＝Imsinωt2．下列各情况中，线圈都以角速度ω绕图中的转动轴匀速转动，磁场均为匀强磁场，其中不能产生正弦式交变电流的是()3．[2022·天津市考试]如图所示，闭合开关后，R＝5Ω的电阻两端的交流电压为u＝50sin10πtV，电压表和电流表均为理想交流电表，则()A．该交流电周期为0.02sB．电压表的读数为100VC．电流表的读数为10AD．电阻的电功率为1kW4．[2022·江苏省常州市期末]在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示，产生的交变电动势随时间变化的规律如图乙所示．则下列说法不正确的是()A．t＝0.01s时穿过线框的磁通量最大B．该线圈转动的角速度大小为πrad/sC．该交变电动势的瞬时值表达式为e＝22sin(100πt)VD．线框平面与中性面的夹角为45°时，电动势瞬时值为22V5．[2022·浙江省杭州地区期中]利用二极管的单向导电性可以将正弦式交变电压的波形截去一半，这种方法称为半波整流．某研究小组的同学通过半波整流得到如图所示的直流脉动电压图象，其周期、最大值、有效值分别为T、Um和U0.若有另一直流脉动电压的最大值也为Um，但周期为2T，则该直流脉动电压的有效值为()A．2U0B．U0C．U0D．6．[2022·浙江省选考](多选)发电机的示意图如图甲所示，边长为L的正方形金属框，在磁感应强度为B的匀强磁场中以恒定角速度绕OO′轴转动，阻值为R的电阻两端的电压如图乙所示．其它电阻不计，图乙中的Um为已知量．则金属框转动一周()A．框内电流方向不变B．电动势的最大值为UmC．流过电阻的电荷D．电阻产生的焦耳热
