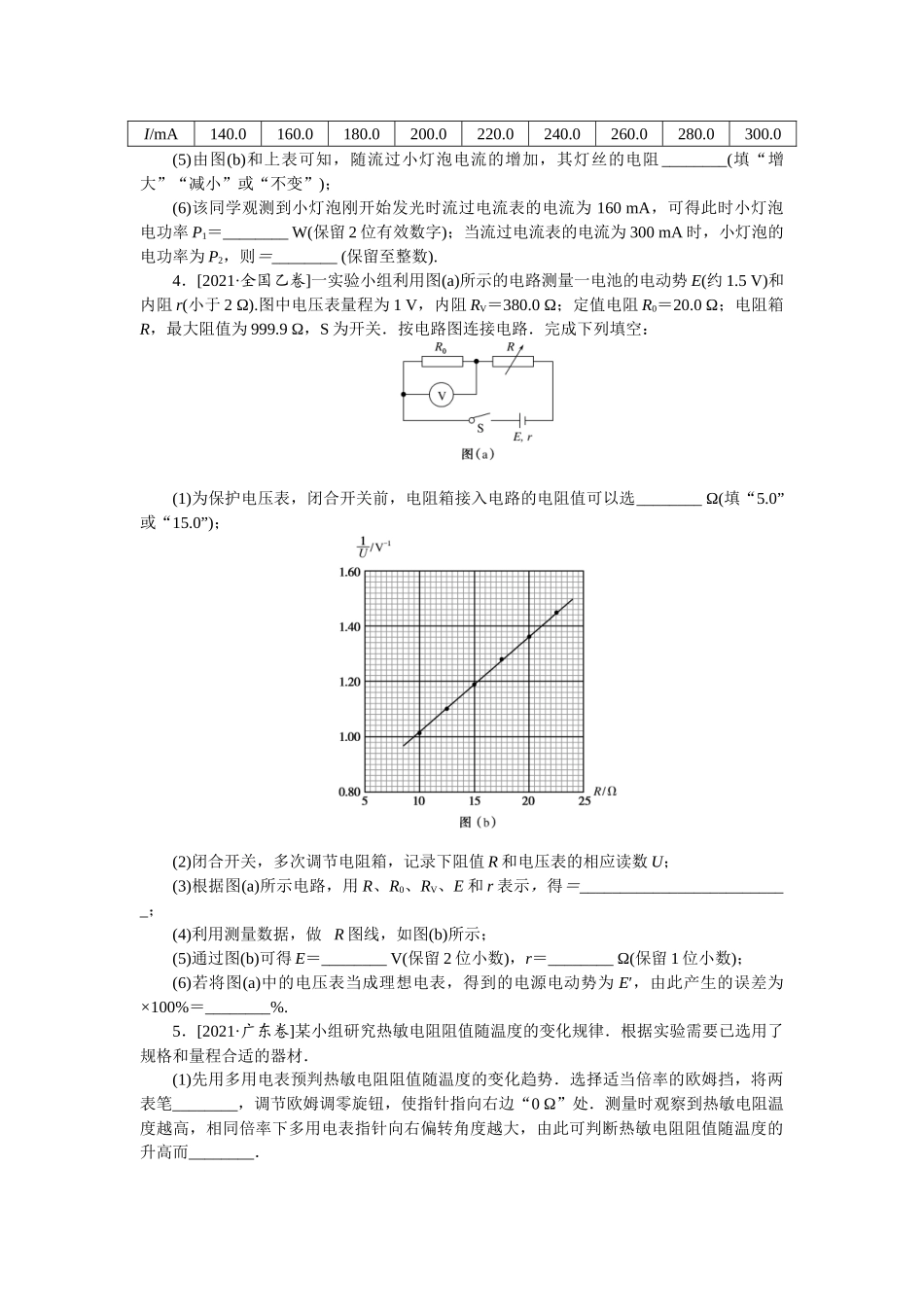

第八章恒定电流做真题明方向1．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10mA，内阻约10Ω)，微安表(量程100μA，内阻Rg待测，约1kΩ)，滑动变阻器R(最大阻值10Ω)，定值电阻R0(阻值10Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0μA，电流表的示数为9.00mA，由此计算出微安表内阻Rg＝________Ω.2．[2022·全国乙卷]一同学探究阻值约为550Ω的待测电阻Rx在0～5mA范围内的伏安特性．可用器材有：电压表(量程为3V，内阻很大)，电流表(量程为1mA，内阻为300Ω)，电源E(电动势约为4V，内阻不计)，滑动变阻器R(最大阻值可选10Ω或1.5kΩ)，定值电阻R0(阻值可选75Ω或150Ω)，开关S，导线若干．(1)要求通过Rx的电流可在0～5mA范围内连续可调，将图(a)所示的器材符号连线，画出实验电路的原理图；(2)实验时，图(a)中的R应选最大阻值为________(填“10Ω”或“1.5kΩ”)的滑动变阻器，R0应选阻值为________(填“75Ω”或“150Ω”)的定值电阻；(3)测量多组数据可得Rx的伏安特性曲线．若在某次测量中，电压表、电流表的示数分别如图(b)和图(c)所示，则此时Rx两端的电压为________V，流过Rx的电流为________mA，此组数据得到的Rx的阻值为________Ω(保留3位有效数字).3．[2021·全国甲卷]某同学用图(a)所示电路探究小灯泡的伏安特性，所用器材有：小灯泡(额定电压2.5V，额定电流0.3A)、电压表(量程300mV，内阻300Ω)、电流表(量程300mA，内阻0.27Ω)、定值电阻R0、滑动变阻器R1(阻值0～20Ω)、电阻箱R2(最大阻值9999.9Ω)、电源E(电动势6V，内阻不计)、开关S、导线若干．完成下列填空：(1)有3个阻值分别为10Ω、20Ω、30Ω的定值电阻可供选择，为了描绘小灯泡电流在0～300mA的UI曲线，R0应选取阻值为________Ω的定值电阻；(2)闭合开关前，滑动变阻器的滑片应置于变阻器的________(填“a”或“b”)端；(3)在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置读取电压表和电流表的示数U、I，结果如图(b)所示．当流过电流表的电流为10mA时，小灯泡的电阻为________Ω(保留1位有效数字)；(4)为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为________Ω.然后调节滑动变阻器R1，测得数据如下表所示：U/mV24.046.076.0110.0128.0152.0184.0216.0250.0I/mA140.0160.0180...
