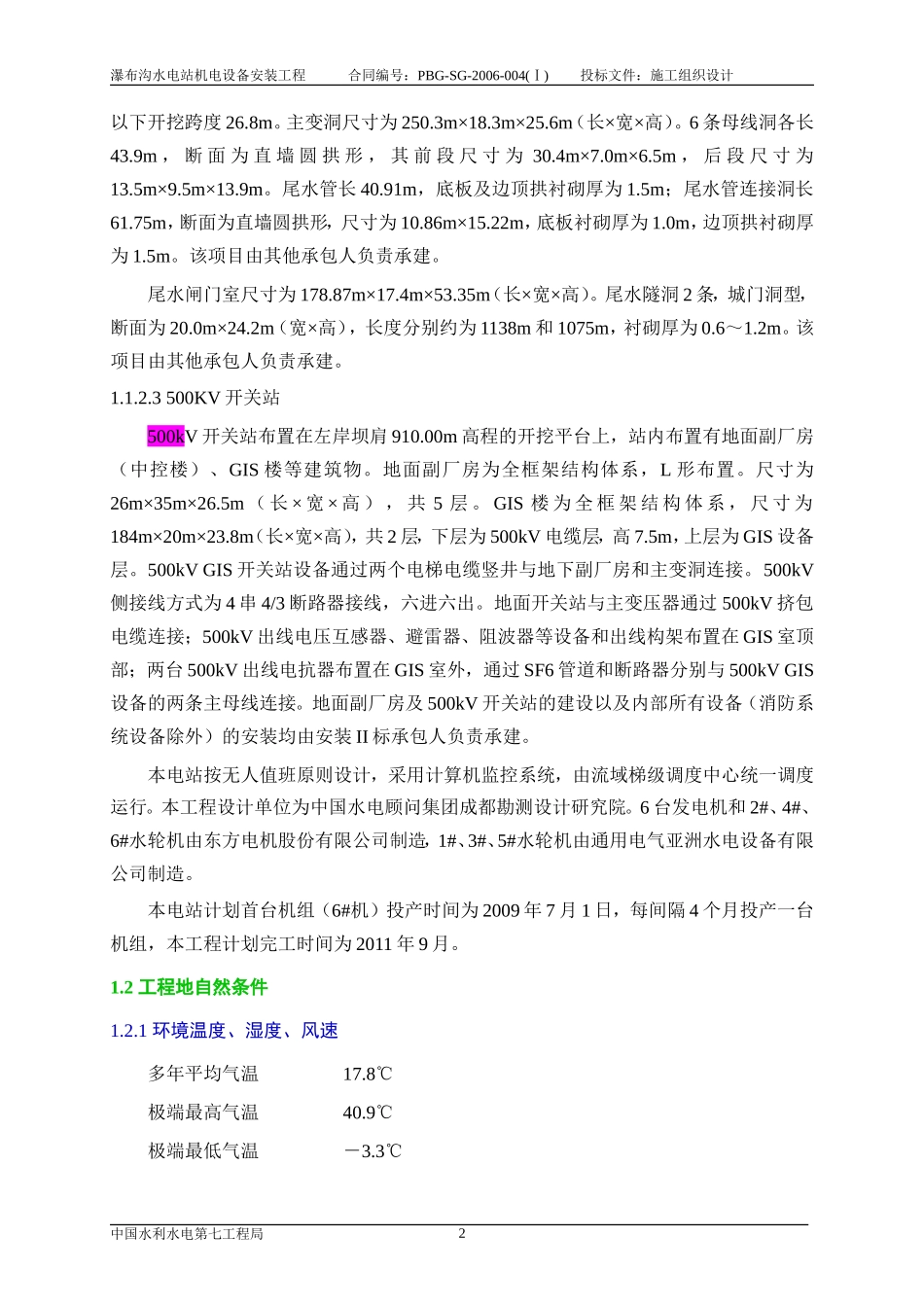

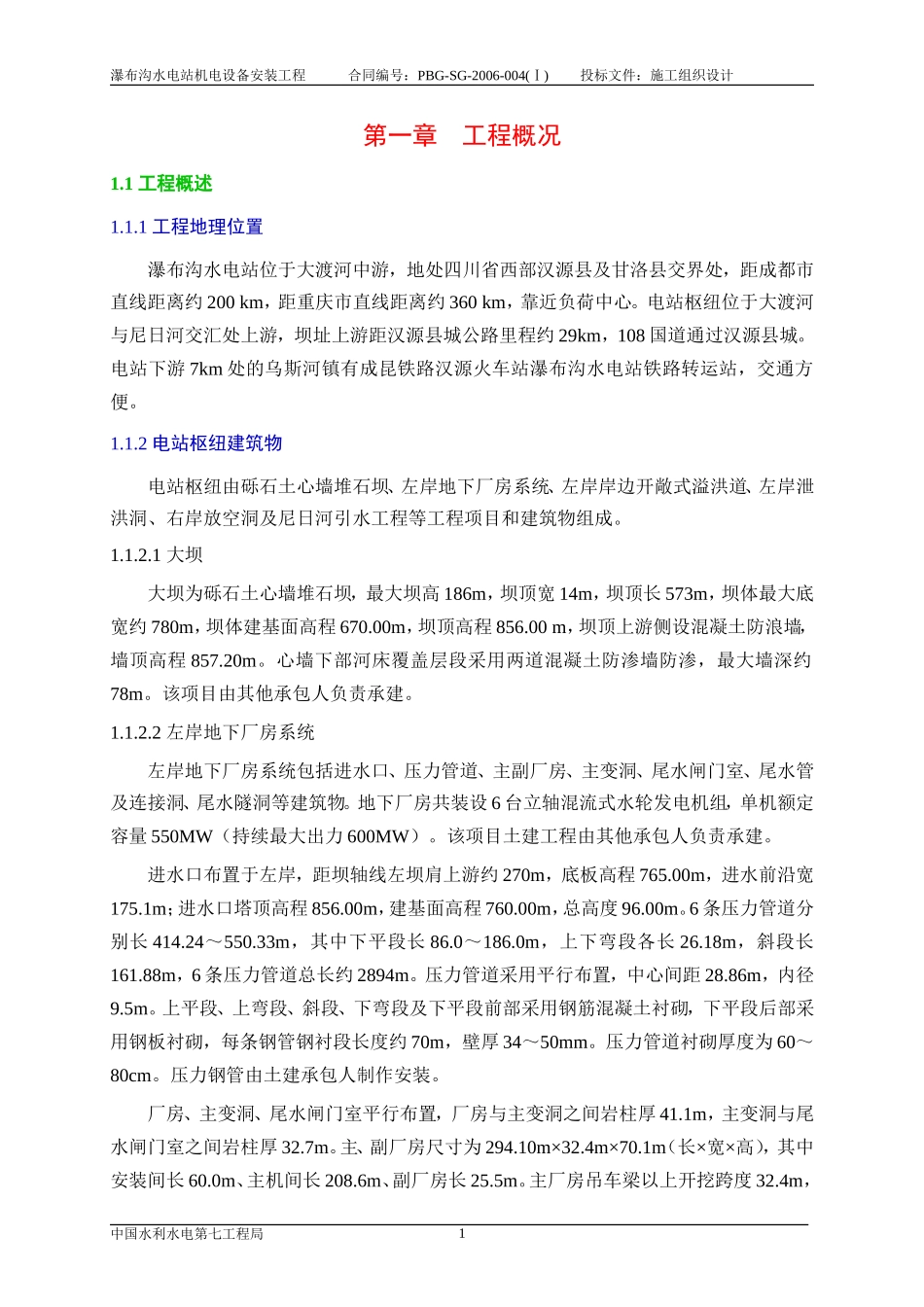

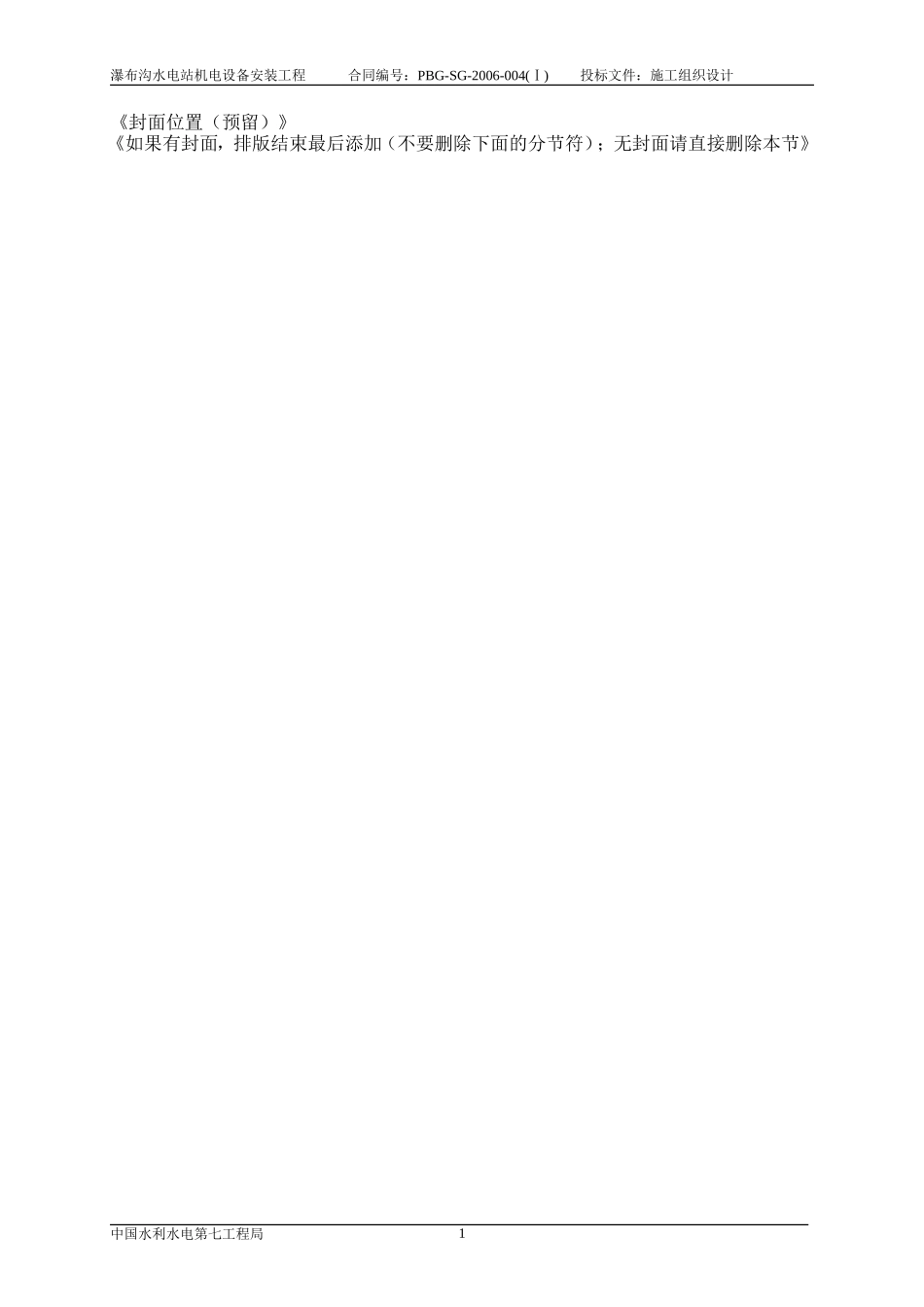

瀑布沟水电站机电设备安装工程合同编号：PBG-SG-2006-004(Ⅰ)投标文件：施工组织设计《封面位置（预留）》《如果有封面，排版结束最后添加（不要删除下面的分节符）；无封面请直接删除本节》中国水利水电第七工程局1瀑布沟水电站机电设备安装工程合同编号：PBG-SG-2006-004(Ⅰ)投标文件：施工组织设计第一章工程概况1.1工程概述1.1.1工程地理位置瀑布沟水电站位于大渡河中游，地处四川省西部汉源县及甘洛县交界处，距成都市直线距离约200km，距重庆市直线距离约360km，靠近负荷中心。电站枢纽位于大渡河与尼日河交汇处上游，坝址上游距汉源县城公路里程约29km，108国道通过汉源县城。电站下游7km处的乌斯河镇有成昆铁路汉源火车站瀑布沟水电站铁路转运站，交通方便。1.1.2电站枢纽建筑物电站枢纽由砾石土心墙堆石坝、左岸地下厂房系统、左岸岸边开敞式溢洪道、左岸泄洪洞、右岸放空洞及尼日河引水工程等工程项目和建筑物组成。1.1.2.1大坝大坝为砾石土心墙堆石坝，最大坝高186m，坝顶宽14m，坝顶长573m，坝体最大底宽约780m，坝体建基面高程670.00m，坝顶高程856.00m，坝顶上游侧设混凝土防浪墙，墙顶高程857.20m。心墙下部河床覆盖层段采用两道混凝土防渗墙防渗，最大墙深约78m。该项目由其他承包人负责承建。1.1.2.2左岸地下厂房系统左岸地下厂房系统包括进水口、压力管道、主副厂房、主变洞、尾水闸门室、尾水管及连接洞、尾水隧洞等建筑物。地下厂房共装设6台立轴混流式水轮发电机组，单机额定容量550MW（持续最大出力600MW）。该项目土建工程由其他承包人负责承建。进水口布置于左岸，距坝轴线左坝肩上游约270m，底板高程765.00m，进水前沿宽175.1m；进水口塔顶高程856.00m，建基面高程760.00m，总高度96.00m。6条压力管道分别长414.24～550.33m，其中下平段长86.0～186.0m，上下弯段各长26.18m，斜段长161.88m，6条压力管道总长约2894m。压力管道采用平行布置，中心间距28.86m，内径9.5m。上平段、上弯段、斜段、下弯段及下平段前部采用钢筋混凝土衬砌，下平段后部采用钢板衬砌，每条钢管钢衬段长度约70m，壁厚34～50mm。压力管道衬砌厚度为60～80cm。压力钢管由土建承包人制作安装。厂房、主变洞、尾水闸门室平行布置，厂房与主变洞之间岩柱厚41.1m，主变洞与尾水闸门室之间岩柱厚32.7m。主、副厂房尺寸为294.10m×32.4m×70.1m（长×宽×高），其中安装间长60.0m、主机间长208.6m、副厂房长25.5m。主厂房吊车梁以上开挖跨度32.4m，中国水利...
