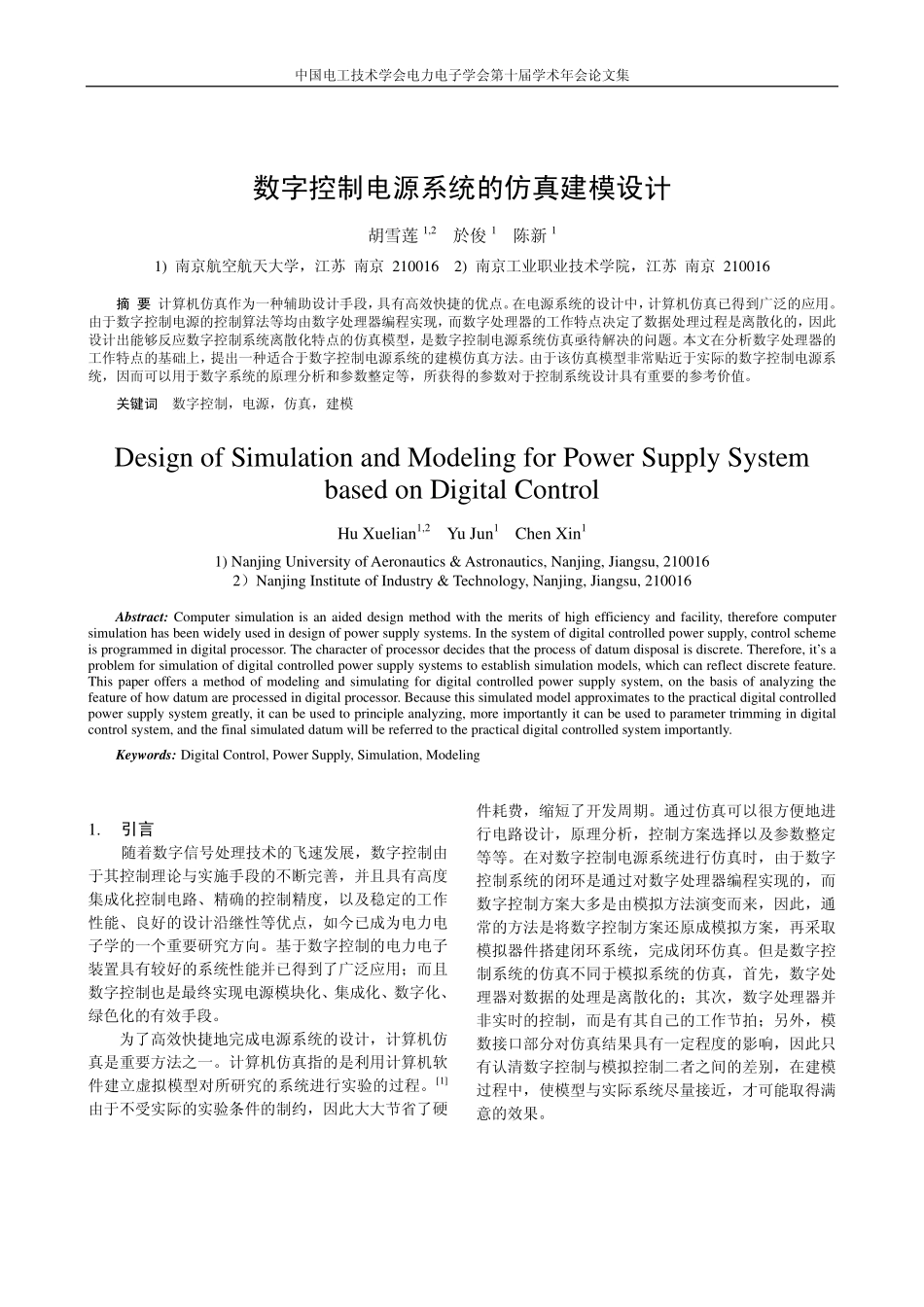

中国电工技术学会电力电子学会第十届学术年会论文集数字控制电源系统的仿真建模设计胡雪莲1,2於俊1陈新11)南京航空航天大学,江苏南京2100162)南京工业职业技术学院,江苏南京210016摘要计算机仿真作为一种辅助设计手段,具有高效快捷的优点。在电源系统的设计中,计算机仿真已得到广泛的应用。由于数字控制电源的控制算法等均由数字处理器编程实现,而数字处理器的工作特点决定了数据处理过程是离散化的,因此设计出能够反应数字控制系统离散化特点的仿真模型,是数字控制电源系统仿真亟待解决的问题。本文在分析数字处理器的工作特点的基础上,提出一种适合于数字控制电源系统的建模仿真方法。由于该仿真模型非常贴近于实际的数字控制电源系统,因而可以用于数字系统的原理分析和参数整定等,所获得的参数对于控制系统设计具有重要的参考价值。关键词数字控制,电源,仿真,建模DesignofSimulationandModelingforPowerSupplySystembasedonDigitalControlHuXuelian1,2YuJun1ChenXin11)NanjingUniversityofAeronautics&Astronautics,Nanjing,Jiangsu,2100162)NanjingInstituteofIndustry&Technology,Nanjing,Jiangsu,210016Abstract:Computersimulationisanaideddesignmethodwiththemeritsofhighefficiencyandfacility,thereforecomputersimulationhasbeenwidelyusedindesignofpowersupplysystems.Inthesystemofdigitalcontrolledpowersupply,controlschemeisprogrammedindigitalprocessor.Thecharacterofprocessordecidesthattheprocessofdatumdisposalisdiscrete.Therefore,it’saproblemforsimulationofdigitalcontrolledpowersupplysystemstoestablishsimulationmodels,whichcanreflectdiscretefeature.Thispaperoffersamethodofmodelingandsimulatingfordigitalcontrolledpowersupplysystem,onthebasisofanalyzingthefeatureofhowdatumareprocessedindigitalprocessor.Becausethissimulatedmodelapproximatestothepracticaldigitalcontrolledpowersupplysystemgreatly,itcanbeusedtoprincipleanalyzing,moreimportantlyitcanbeusedtoparametertrimmingindigitalcontrolsystem,andthefinalsimulateddatumwillbereferredtothepracticaldigitalcontrolledsystemimportantly.Keywords:DigitalControl,PowerSupply,Simulation,Modeling1.引言随着数字信号处理技术的飞速发展,数字控制由于其控制理论与实施手段的不断完善,并且具有高度集成化控制...
