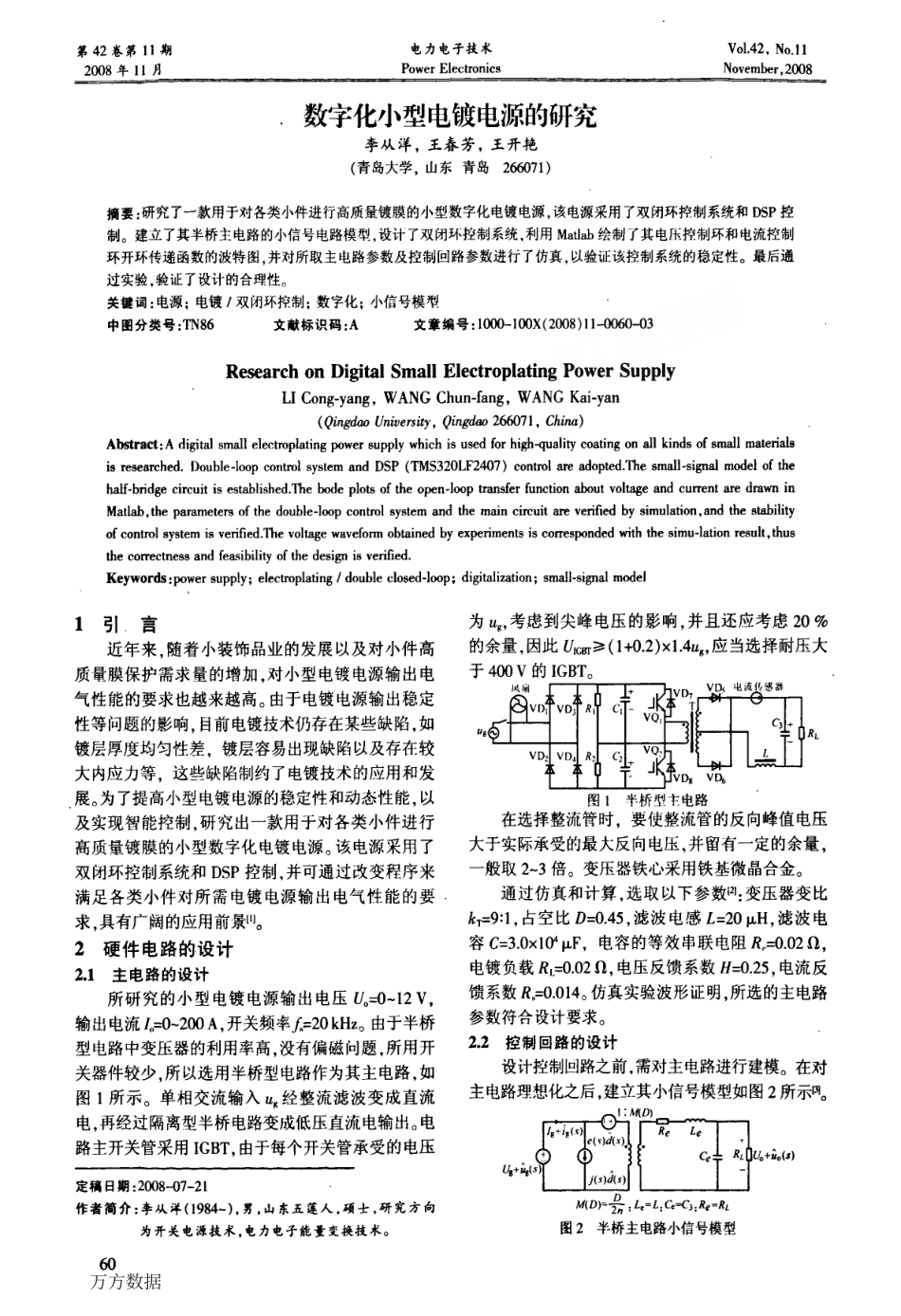

第42卷第11期2008年11月电力电子技术PowerElectronicsV01．42．No．11November，2008数字化小型电镀电源的研究李从洋，王春芳，王开艳(青岛大学。山东青岛266071)摘要：研究了一款用于对各类小件进行高质量镀膜的小型数字化电镀电源，该电源采用了双闭环控制系统和DSP控制。建立了其半桥主电路的小信号电路模型，设计了双闭环控制系统．利用Matlab绘制了其电压控制环和电流控制环开环传递函数的波特图．并对所取主电路参数及控制回路参数进行了仿真，以验证该控制系统的稳定性。最后通过实验，验证了设计的合理性。关键词：电源；电镀／双闭环控制：数字化；小信号模型中图分类号：TN86文献标识码：A文章编号：1000—100X(2008)11--0060-03ResearchonDigitalSmallElectroplatingPowerSupplyLICong—yang，WANGChun—fang，WANGKai-yan(Qing如University，Qingdao266071，China)Abstract：Adigitalsmallelectroplatingpowersupplywhichisusedforhigh-qualitycoatingonallkindsofsmallmaterialsisresearched．Double-loopcontrolsystemandDSP(TMS320LF2407)controlareadopted．Thesmall·signalmodelofthehalf-bridgecircuitisestablished．Thebodeplotsoftheopen—looptransferfunctionaboutvoltageandcurrentaledrawninMatlab，theparametersofthedouble·loopcontrolsystemandthemaincircuitarcverifiedbysimulation，andthestabilityofcontrolsystemisverified．Thevoltagewaveformobtainedbyexperimentsiscorrespondedwiththesimu-lationresult，thusthecorrectnessandfeasibilityofthedesignisverified．Keywords：powersupply；electroplating／doubleclosed··loop；digitalization；small-signalmodel1引言近年来．随着小装饰品业的发展以及对小件高质量膜保护需求量的增加．对小型电镀电源输出电气性能的要求也越来越高。由于电镀电源输出稳定性等问题的影响．目前电镀技术仍存在某些缺陷．如镀层厚度均匀性差．镀层容易出现缺陷以及存在较大内应力等．这些缺陷制约了电镀技术的应用和发展。为了提高小型电镀电源的稳定性和动态性能，以及实现智能控制．研究出一款用于对各类小件进行高质量镀膜的小型数字化电镀电源。该电源采用了双闭环控制系统和DSP控制，并可通过改变程序来满足各类小件对所需电镀电源输出电气性能的要求，具有广阔的应用前景【l】。2硬件电路的设计2．1主电路的设计所研究的小型电镀电源输出电压玑=0～12V。输出电流L...
