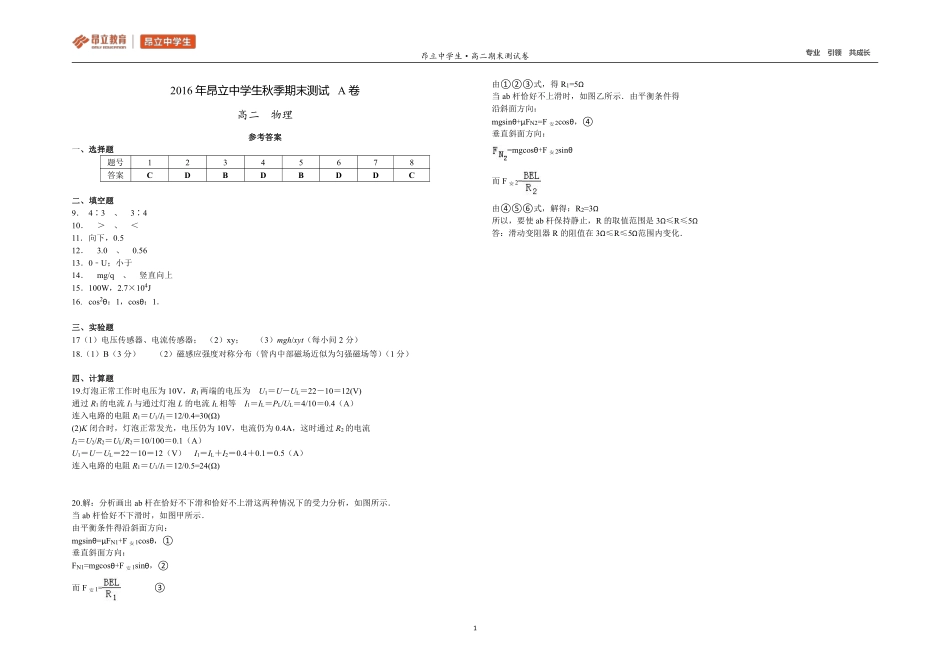

昂立中学生·高二期末测试卷1专业引领共成长2016年昂立中学生秋季期末测试A卷高二物理参考答案一、选择题题号12345678答案CDBDBDDC二、填空题9．4∶3、3∶410．＞、＜11．向下，0.512．3.0、0.5613．0﹣U；小于14．mg/q、竖直向上15．100W，2.7×104J16.cos2θ：1，cosθ：1．三、实验题17（1）电压传感器、电流传感器；（2）xy；（3）mgh/xyt（每小问2分）18.（1）B（3分）（2）磁感应强度对称分布（管内中部磁场近似为匀强磁场等）（1分）四、计算题19.灯泡正常工作时电压为10V，R1两端的电压为U1＝U－UL＝22－10＝12(V)通过R1的电流I1与通过灯泡L的电流IL相等I1＝IL＝PL/UL＝4/10＝0.4（A）连入电路的电阻R1＝U1/I1＝12/0.4=30(Ω)(2)K闭合时，灯泡正常发光，电压仍为10V，电流仍为0.4A，这时通过R2的电流I2＝U2/R2＝UL/R2＝10/100＝0.1（A）U1＝U－UL＝22－10＝12（V）I1＝IL＋I2＝0.4＋0.1＝0.5（A）连入电路的电阻R1＝U1/I1＝12/0.5=24(Ω)20.解：分析画出ab杆在恰好不下滑和恰好不上滑这两种情况下的受力分析，如图所示．当ab杆恰好不下滑时，如图甲所示．由平衡条件得沿斜面方向：mgsinθ=μFN1+F安1cosθ，①垂直斜面方向：FN1=mgcosθ+F安1sinθ，②而F安1=③由①②③式，得R1=5Ω当ab杆恰好不上滑时，如图乙所示．由平衡条件得沿斜面方向：mgsinθ+μFN2=F安2cosθ，④垂直斜面方向：=mgcosθ+F安2sinθ而F安2=由④⑤⑥式，解得：R2=3Ω所以，要使ab杆保持静止，R的取值范围是3Ω≤R≤5Ω答：滑动变阻器R的阻值在3Ω≤R≤5Ω范围内变化．
