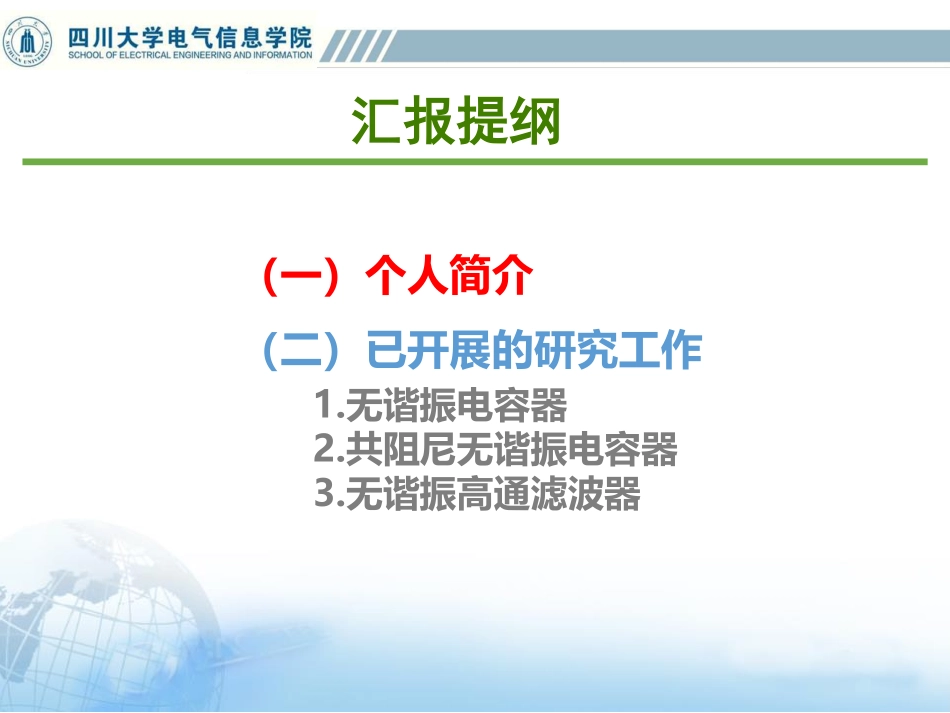

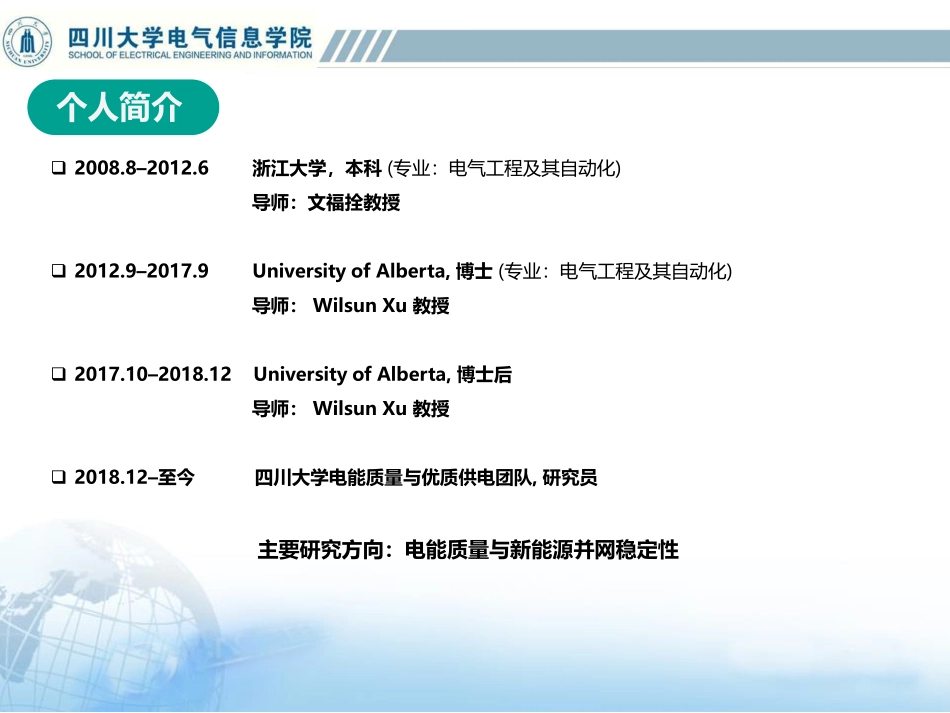

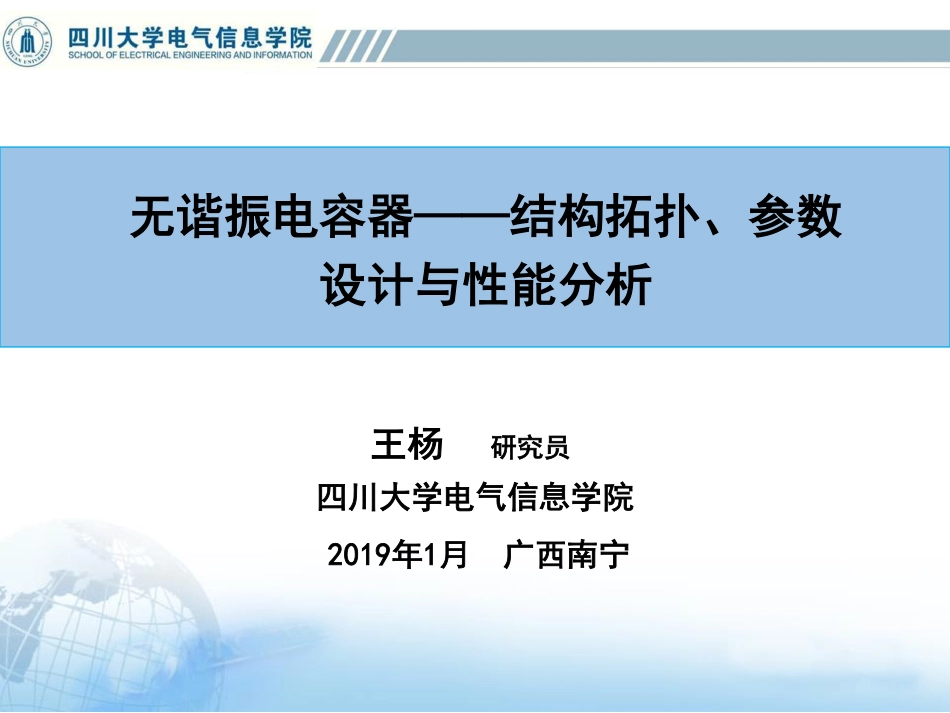

2019年1月广西南宁王杨研究员四川大学电气信息学院无谐振电容器——结构拓扑、参数设计与性能分析汇报提纲（一）个人简介（二）已开展的研究工作1.无谐振电容器2.共阻尼无谐振电容器3.无谐振高通滤波器❑2008.8–2012.6浙江大学，本科(专业：电气工程及其自动化)导师：文福拴教授❑2012.9–2017.9UniversityofAlberta,博士(专业：电气工程及其自动化)导师：WilsunXu教授❑2017.10–2018.12UniversityofAlberta,博士后导师：WilsunXu教授❑2018.12–至今四川大学电能质量与优质供电团队,研究员主要研究方向：电能质量与新能源并网稳定性个人简介汇报提纲（一）个人简介（二）已开展的研究工作1.无谐振电容器2.共阻尼无谐振电容器3.无谐振高通滤波器1电力系统中日益增多的谐波源增大了电容器谐振的风险及严重程度XSXCHarmonicSourceXCXS(a)systemdiagram(b)equivalentcircuitXCXC//XSResonancepointXSFrequencyImpedancemganitude(c)FrequencyresponseVh,IhDistributionsystemNetworkDistributionsystemShuntcapacitorsDistributionsystemHarmonics研究动机1.单调谐滤波器➢整个支路在调谐频率之后呈现感性➢仍然存在谐振风险因为系统可能呈现容性➢增加串联电阻不适用于中高压1CL1C2CLR2.C型阻尼滤波器➢L-C2支路串联谐振在基频减少损耗➢谐波频率下滤波器呈现阻性为系统提供阻尼➢仍需研究如何设计C型阻尼滤波器使其在任何系统下都不谐振1CL2CR3.三阶高通滤波器➢与C型阻尼滤波器有相似的结构，不同之处在于C2与R串联减少基波损耗➢目前尚未有使用该滤波器替代电容器的报道现有解决方案2谐波放大系数(HAR)isdefinedastheratioofthevoltagesafterandbeforetheconnectionoftheshuntcapacitordevice,thatis,()()2222()()()()()()()FFFSFSRhXhHARhRhRhXhXh+=+++通过推导可以得到，HAR是一个与系统阻抗和并联设备阻抗相关的函数：()()()postpreVhHARhVh=并联设备()postVhF()preVhShuntcapacitordeviceSystemSystem无谐振条件3在最坏的系统条件下，RS(h)=0且XF(h)=-XS(h),可以得到最大的谐波放大系数2worst()1(()/())FFHARhXhRh=+➢最大的谐波放大系数在不同谐波频率下不同。➢最大的谐波放大系数仅与并联设备自身阻抗相关，与系统阻抗无关。通过上述推导，我们提出了无谐振条件worstlimit(),forHHARhHARhn其中，HARlimit是用户允许的最大放大系数,nH是需要考虑的最低次谐波..该条件定义一个电容器为无谐振电容器，如果它的最大谐波放大系数在任何关...
