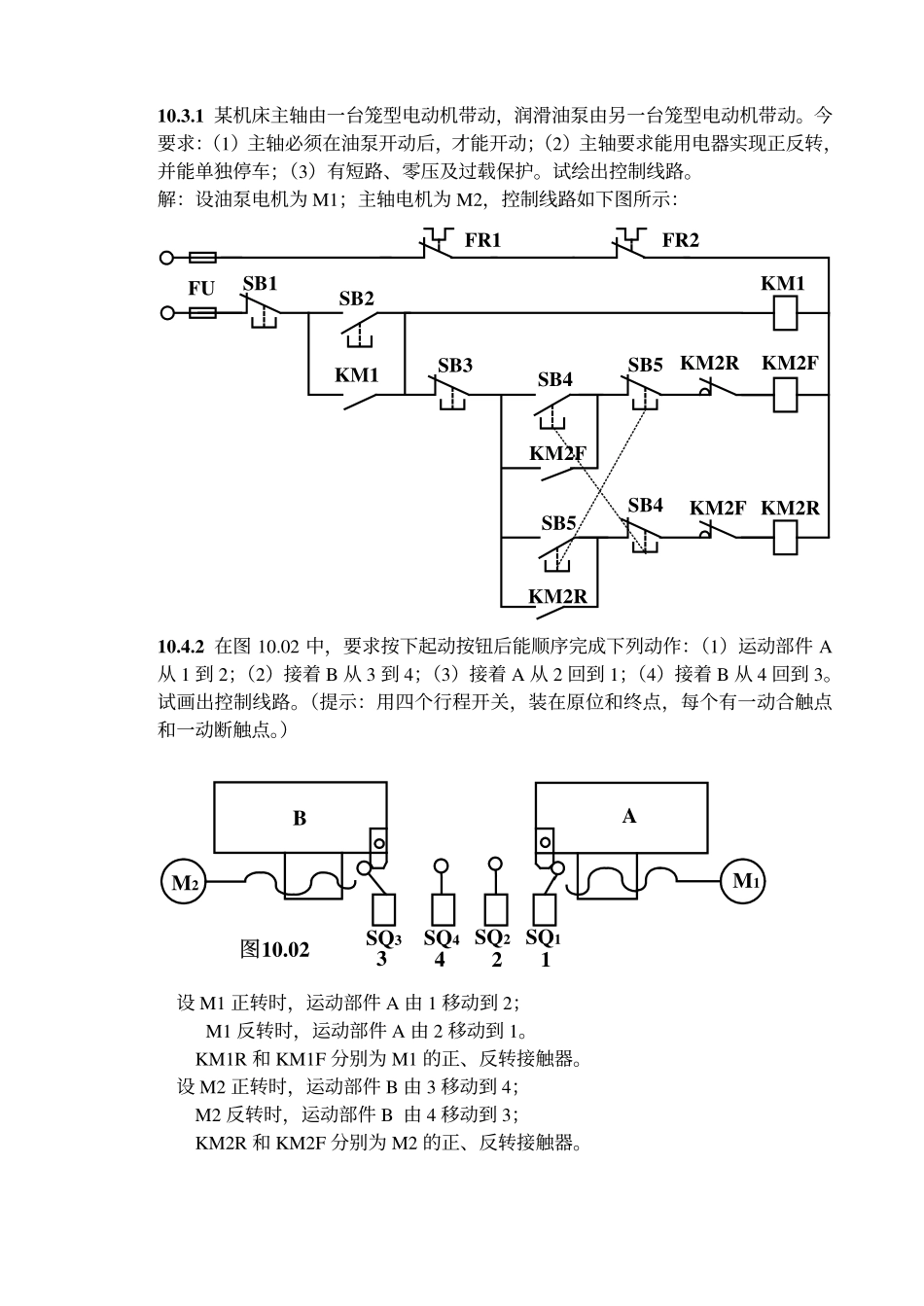

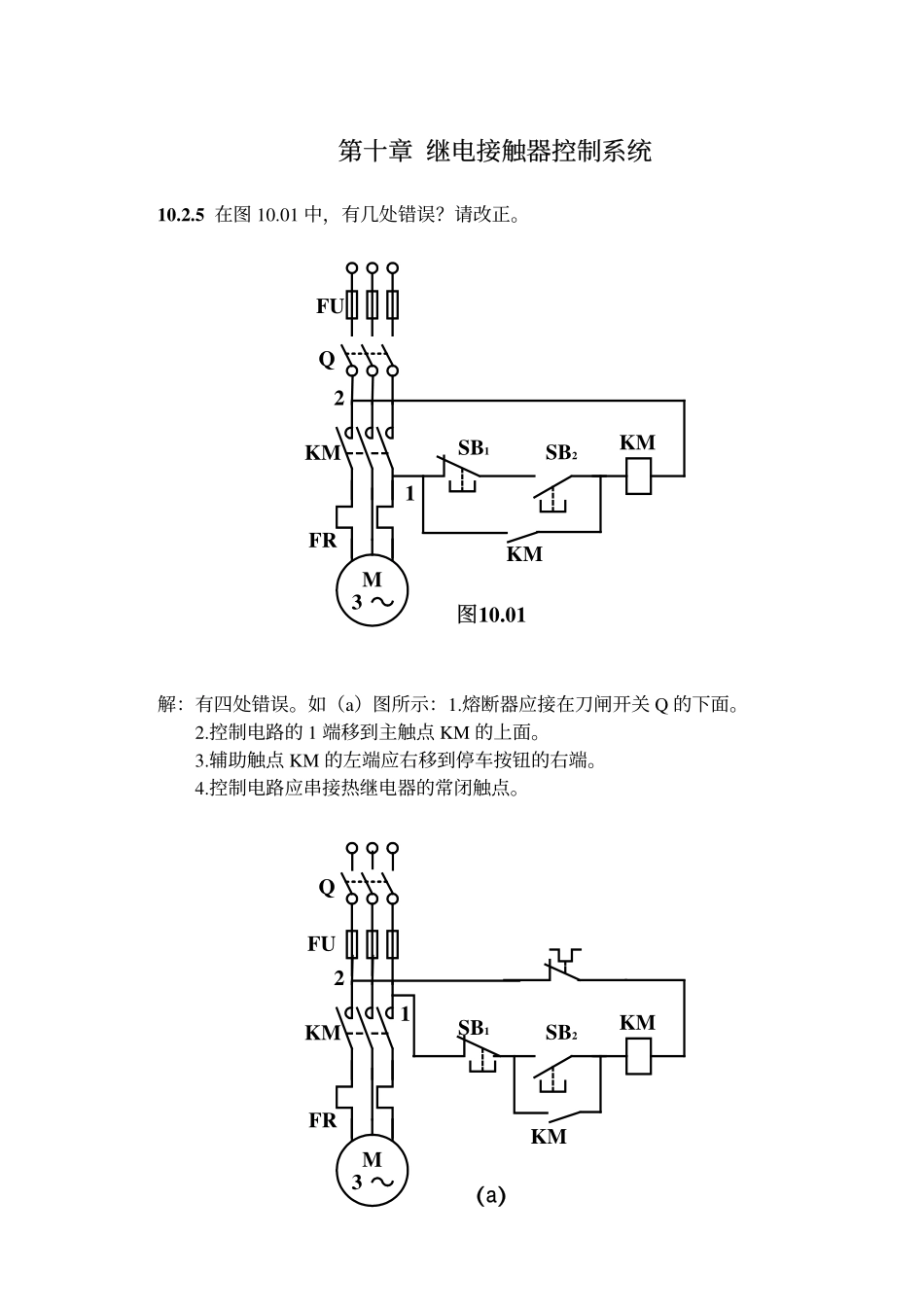

第十章继电接触器控制系统10.2.5在图10.01中，有几处错误？请改正。KMFRQFU2SB1SB2M3KMKM1图10.01解：有四处错误。如（a）图所示：1.熔断器应接在刀闸开关Q的下面。2.控制电路的1端移到主触点KM的上面。3.辅助触点KM的左端应右移到停车按钮的右端。4.控制电路应串接热继电器的常闭触点。KMFRQFU2SB1SB2M3KMKM1(a)10.3.1某机床主轴由一台笼型电动机带动，润滑油泵由另一台笼型电动机带动。今要求：（1）主轴必须在油泵开动后，才能开动；（2）主轴要求能用电器实现正反转，并能单独停车；（3）有短路、零压及过载保护。试绘出控制线路。解：设油泵电机为M1；主轴电机为M2，控制线路如下图所示：FR1FUSB1SB2KM1FR2KM1SB3SB4SB5SB5SB4KM2FKM2FKM2FKM2RKM2RKM2R10.4.2在图10.02中，要求按下起动按钮后能顺序完成下列动作：（1）运动部件A从1到2；（2）接着B从3到4；（3）接着A从2回到1；（4）接着B从4回到3。试画出控制线路。（提示：用四个行程开关，装在原位和终点，每个有一动合触点和一动断触点。）BA1234M2M1SQ3SQ4SQ2SQ1图10.02设M1正转时，运动部件A由1移动到2；M1反转时，运动部件A由2移动到1。KM1R和KM1F分别为M1的正、反转接触器。设M2正转时，运动部件B由3移动到4；M2反转时，运动部件B由4移动到3；KM2R和KM2F分别为M2的正、反转接触器。FR1SB1SB2KM1RFR2KM2FKM1FKM2RKM2RKM2FKM1RKM1RKM1FST4ST2ST1ST2ST4ST3ST110.5.1根据下列五个要求，分别绘出控制电路（M1和M2都是三相笼型电动机）：（1）电动机M1先起动后，M2才能起动，M2并能单独停车；（2）电动机M1先起动后，M2才能起动，M2并能点动；（3）M1先起动，经过一定延时后M2能自行起动；（4）M1先起动，经过一定延时后M2能自行起动，M2起动后，M1立即停车；（5）起动时，M1起动后M2才能起动；停止时，M2停止后M1才能停止。解：FR1SB1SB2KM1FR2KM1KM2KM2SB3SB4(1)FR1SB1SB2KM1FR2KM1KM2KM2SB3SB4(2)SB5FR1SB1SB2KM1FR2KM1KM2KT(3)KTFR1SB1SB2KM1FR2KM1KM2KM2(4)KTKM2KTFR1SB1SB2KM1FR2KM1KM2KM2SB3SB4(5)KM2
