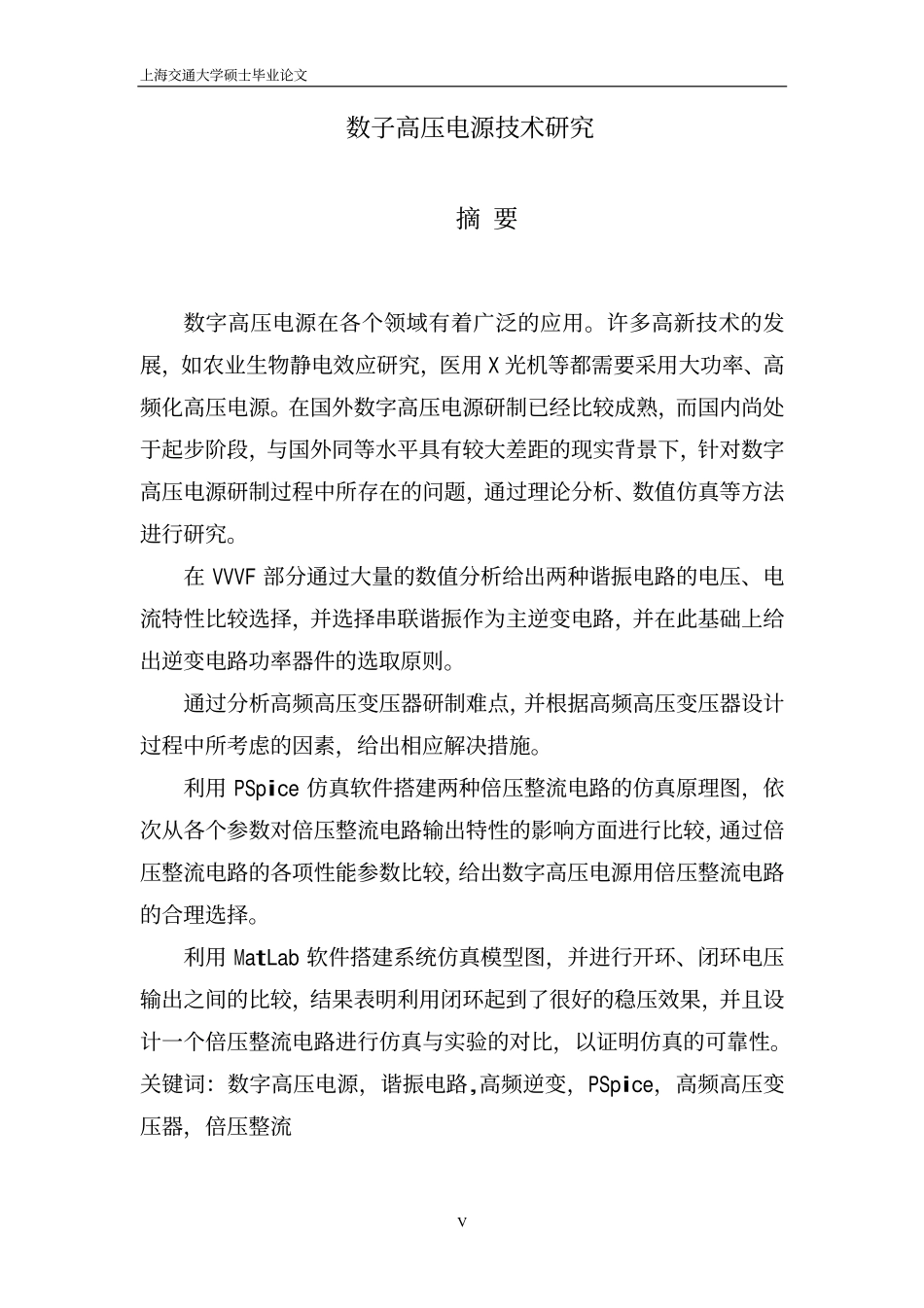

上海交通大学硕士毕业论文V数子高压电源技术研究摘要数字高压电源在各个领域有着广泛的应用。许多高新技术的发展，如农业生物静电效应研究，医用X光机等都需要采用大功率、高频化高压电源。在国外数字高压电源研制已经比较成熟，而国内尚处于起步阶段，与国外同等水平具有较大差距的现实背景下，针对数字高压电源研制过程中所存在的问题，通过理论分析、数值仿真等方法进行研究。在VVVF部分通过大量的数值分析给出两种谐振电路的电压、电流特性比较选择，并选择串联谐振作为主逆变电路，并在此基础上给出逆变电路功率器件的选取原则。通过分析高频高压变压器研制难点，并根据高频高压变压器设计过程中所考虑的因素，给出相应解决措施。利用PSpice仿真软件搭建两种倍压整流电路的仿真原理图，依次从各个参数对倍压整流电路输出特性的影响方面进行比较，通过倍压整流电路的各项性能参数比较，给出数字高压电源用倍压整流电路的合理选择。利用MatLab软件搭建系统仿真模型图，并进行开环、闭环电压输出之间的比较，结果表明利用闭环起到了很好的稳压效果，并且设计一个倍压整流电路进行仿真与实验的对比，以证明仿真的可靠性。关键词：数字高压电源，谐振电路,高频逆变，PSpice，高频高压变压器，倍压整流上海交通大学硕士毕业论文VIInvestigationonwithhighvoltagedigitalpowersuppliesABSTRACTDigitalhighvoltagepowersuppliesarewidelyusedinmanyfields.Digitalhighvoltagepowersupplieswithhighfrequencyandhighpowerarerequiredbythedevelopmentofmanynewtechnologies,suchasresearchofcropelectrostaticeffectinagriculturefieldandnumericimagingofX-rayformedicaluses.Thetechnologyofhighvoltagepowersupplyhasbeensuccessfullydevelopedinadvancedcountries,butisunderdevelopmentinChina.Undersuchbackground,sometechnicalquestionsofhighvoltagepowersupplieswereinvestigatedbyusingtheoreticalanalysis,numericalsimulationandexperimentinthispaper.InVVVFpart,accordingtothecharacteristicoutputvoltageandcurrentvs.frequencyforthetwokindsofanalyzedresonantcircuitofHighdigitalvoltagepowersupplies,thetopologystructureofseriesresonantcircuitwasselected.TheselectiveprincipleofIGBTwasgivenbasedonsuchanalysis.Byanalyzingthefeaturesofhighfrequencyhighvoltagetransformerandthedifficultiestomakeit,somereasonablede...
