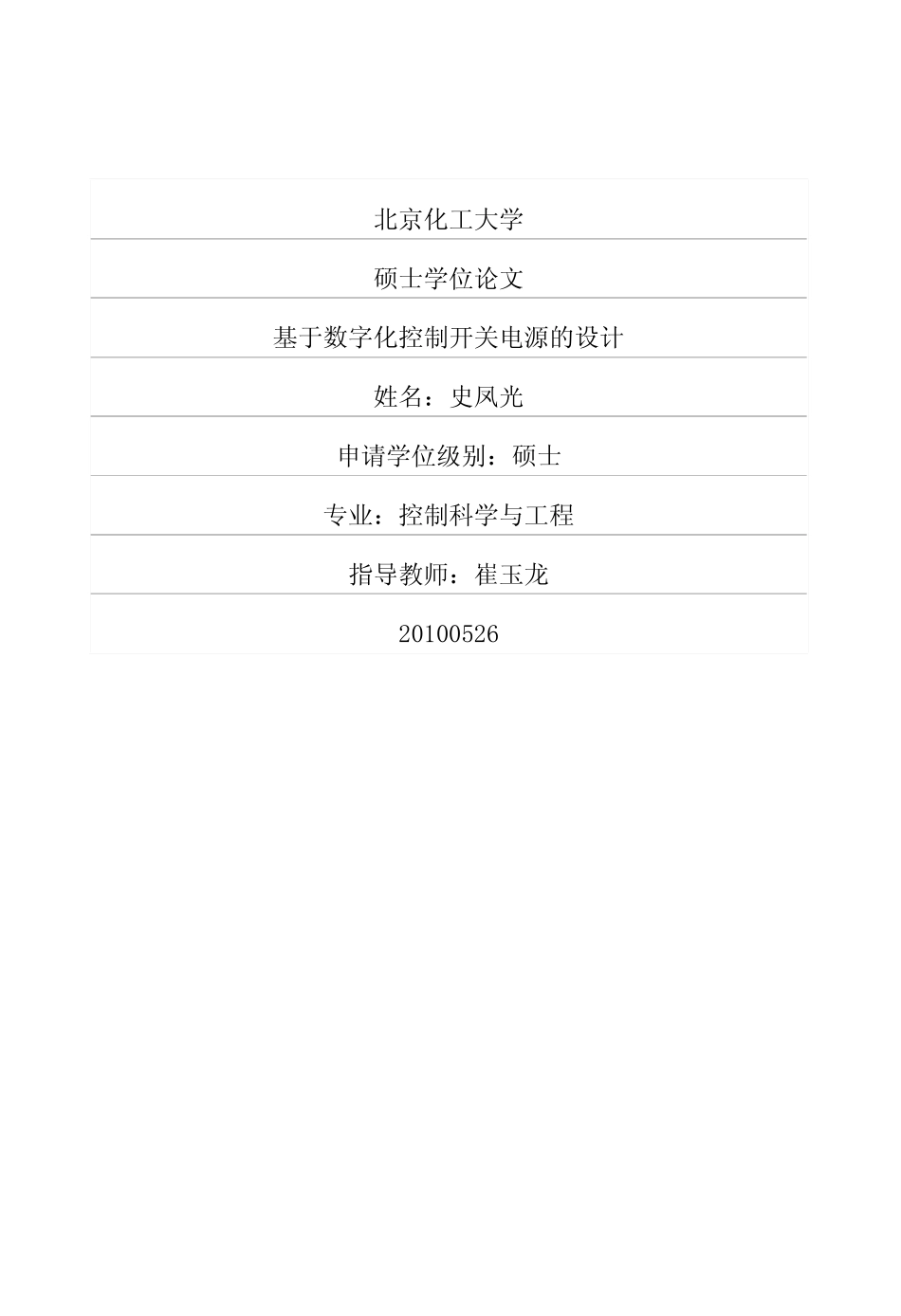

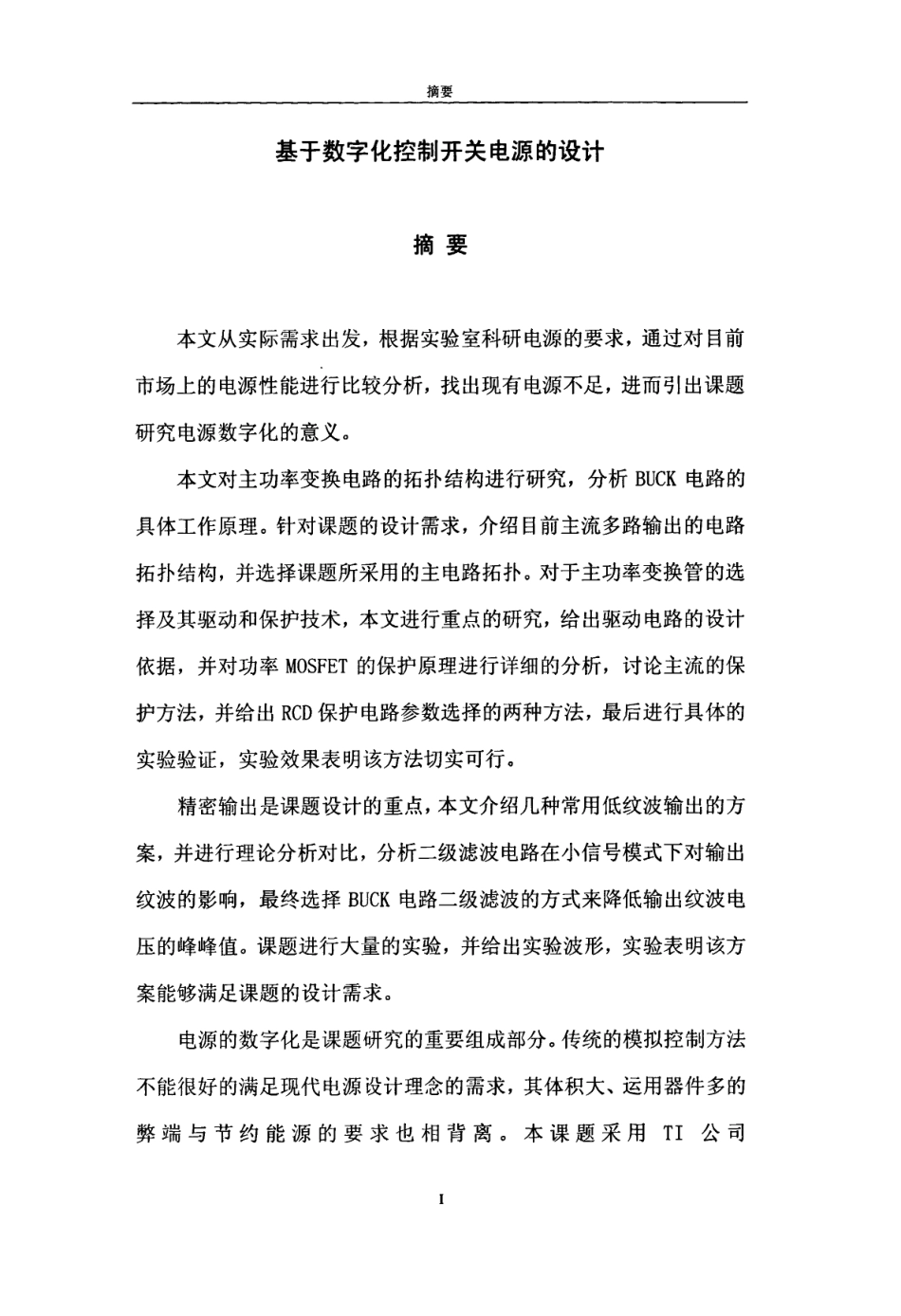

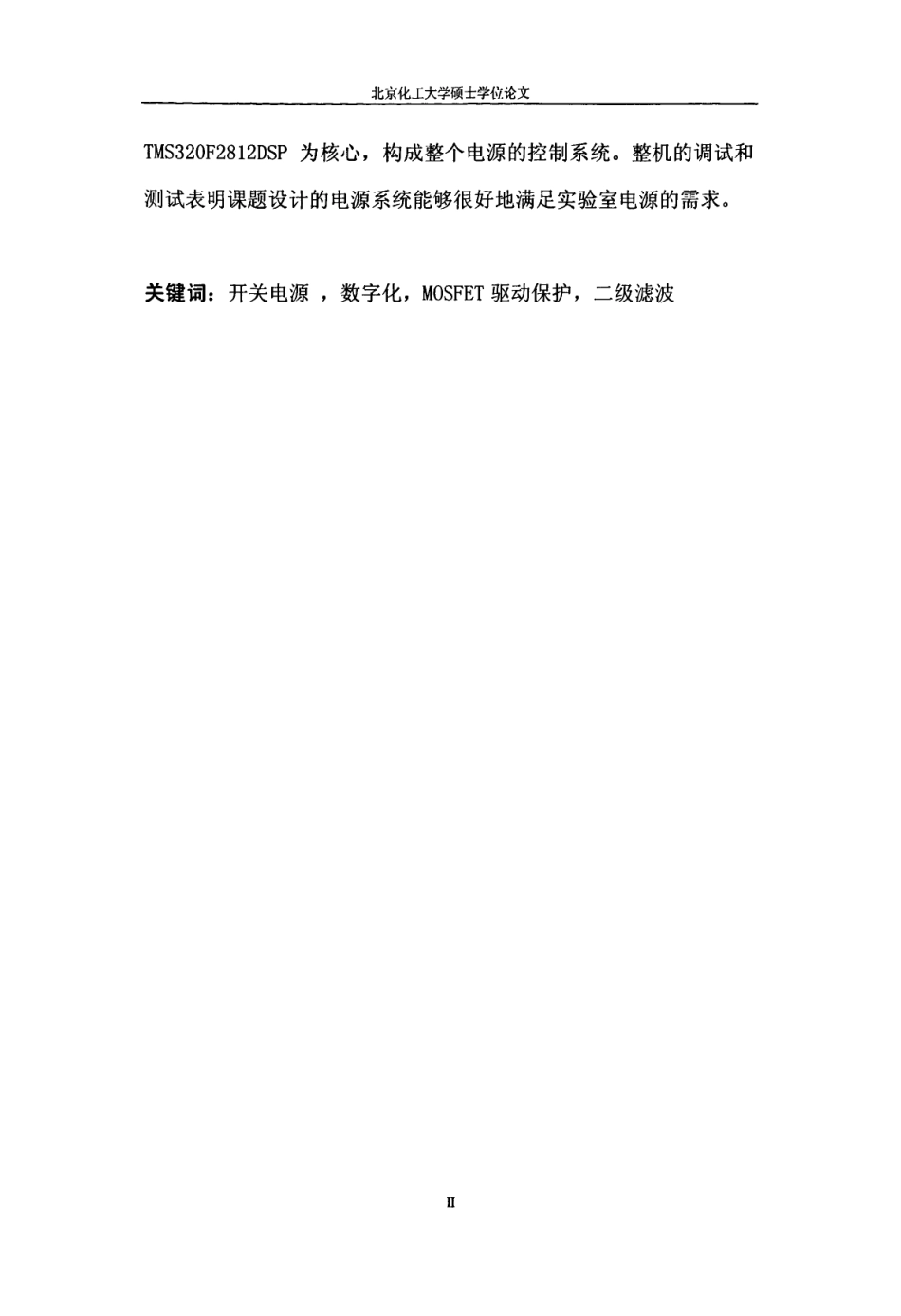

北京化工大学硕士学位论文基于数字化控制开关电源的设计姓名：史凤光申请学位级别：硕士专业：控制科学与工程指导教师：崔玉龙20100526摘要基于数字化控制开关电源的设计摘要本文从实际需求出发，根据实验室科研电源的要求，通过对目前市场上的电源性能进行比较分析，找出现有电源不足，进而引出课题研究电源数字化的意义。本文对主功率变换电路的拓扑结构进行研究，分析BUCK电路的具体工作原理。针对课题的设计需求，介绍目前主流多路输出的电路拓扑结构，并选择课题所采用的主电路拓扑。对于主功率变换管的选择及其驱动和保护技术，本文进行重点的研究，给出驱动电路的设计依据，并对功率MOSFET的保护原理进行详细的分析，讨论主流的保护方法，并给出RCD保护电路参数选择的两种方法，最后进行具体的实验验证，实验效果表明该方法切实可行。精密输出是课题设计的重点，本文介绍几种常用低纹波输出的方案，并进行理论分析对比，分析二级滤波电路在小信号模式下对输出纹波的影响，最终选择BUCK电路二级滤波的方式来降低输出纹波电压的峰峰值。课题进行大量的实验，并给出实验波形，实验表明该方案能够满足课题的设计需求。电源的数字化是课题研究的重要组成部分。传统的模拟控制方法不能很好的满足现代电源发计理念的需求，其体积大、运用器件多的弊端与节约能源的要求也相背离。本课题采用TI公司北京化工大学硕士学位论文TMS320F2812DSP为核心，构成整个电源的控制系统。整机的调试和测试表明课题设计的电源系统能够很好地满足实验室电源的需求。关键词：开关电源，数字化，MOSFET驱动保护，二级滤波ⅡABSl]RACTTHEDESIGN0FSWITCHINGPoWERSUPPLYBASEDoNTHEDIGITALCoNTRoLABSTRACTThispaperanalysestherequirementoflabresearchelectricalsourceaccordingthepracticaldemanding,andintroducesthemeaningofdigitallyelectricalsourcebycomparingtherecentelectricalsourceinthemarket．ThispaperintroducestheprincipleofBUCKandanalysesthetopologystructureofthemainpowerconversioncircuit．Accordingtothedesigningdemanding，thispaperintroducethetopologystructureofmultiplyoutputandchoosesthemaincircuittopologystructureasmentionedinthepaper．Todrivingandprotectiontechnologyandtheselectionofpowertube，thispaperintroducestheprincipleofdrivingcircuit．Inaddition,thispaperanalysestheprotectionprincipleofMOSFETandpresentst...
