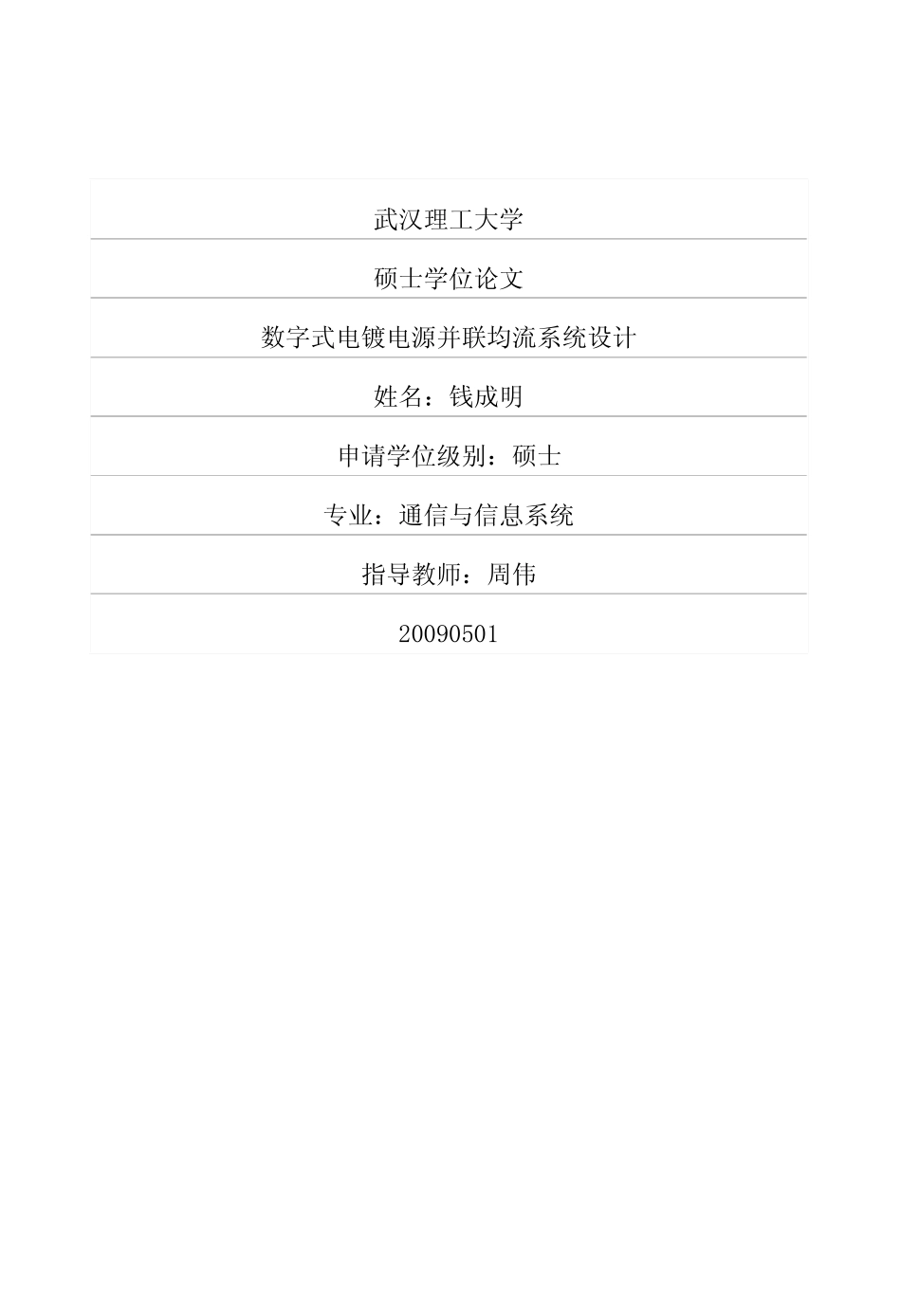

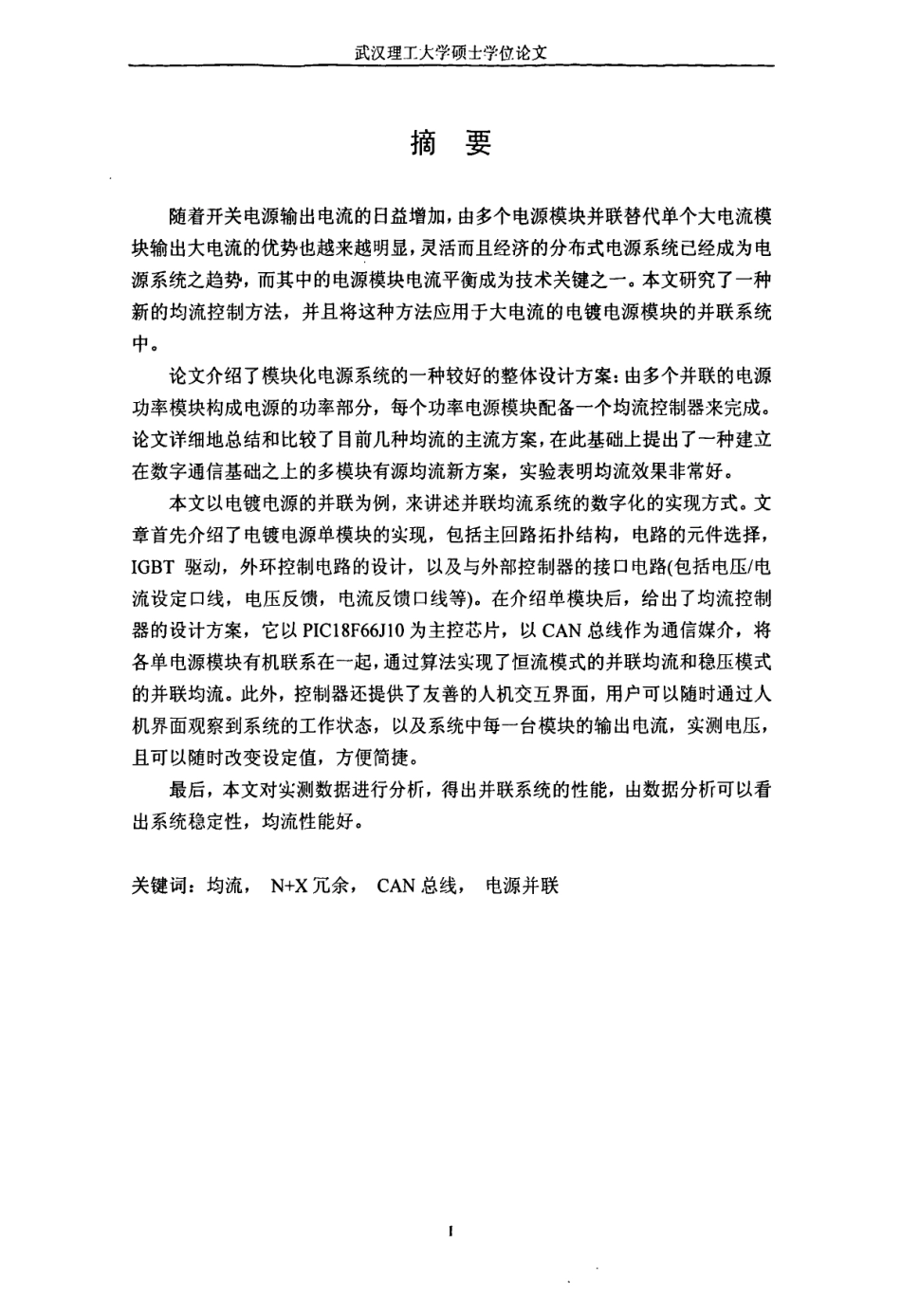

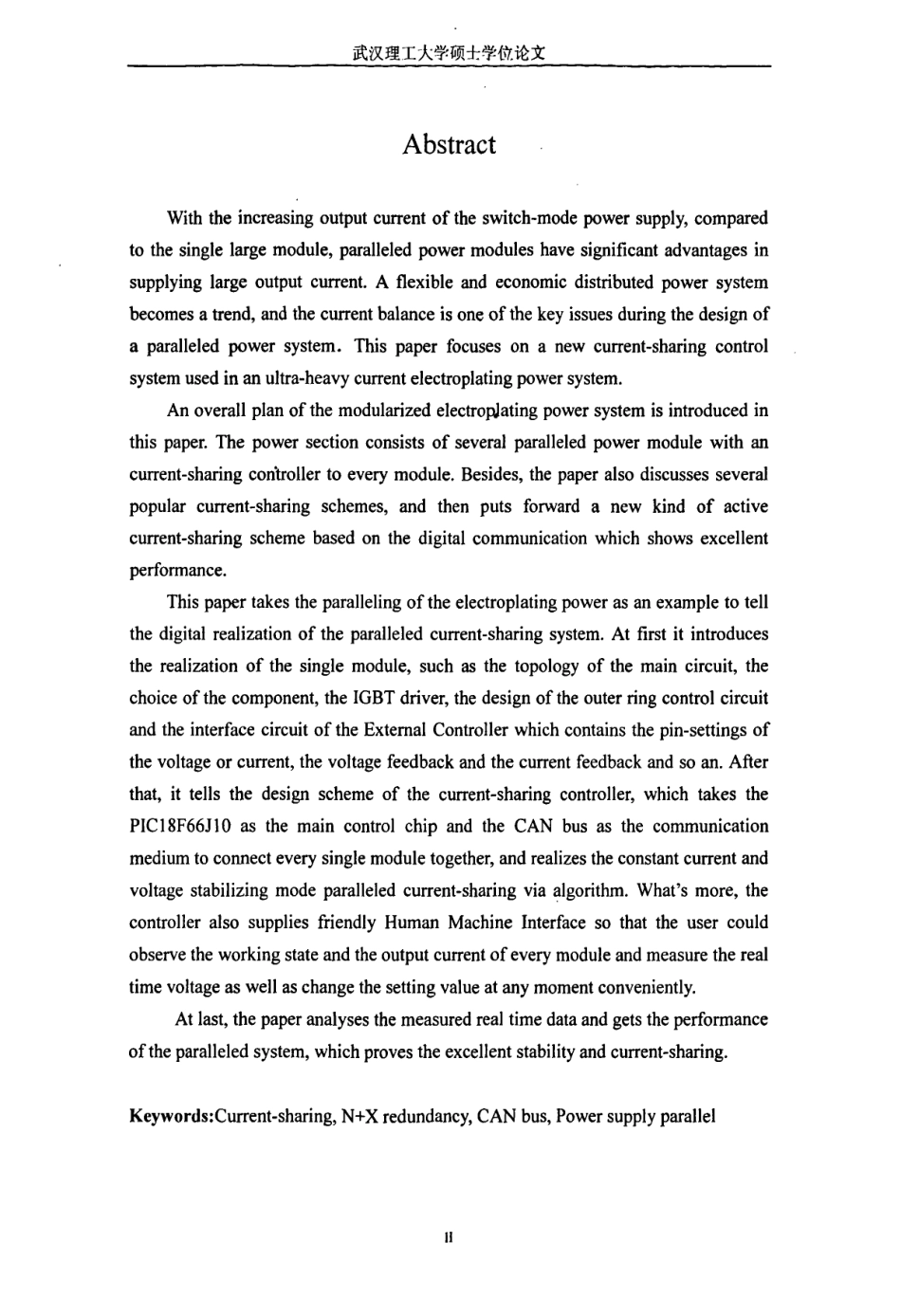

武汉理工大学硕士学位论文数字式电镀电源并联均流系统设计姓名：钱成明申请学位级别：硕士专业：通信与信息系统指导教师：周伟20090501武汉理工大学硕士学位论文摘要随着开关电源输出电流的日益增加，由多个电源模块并联替代单个大电流模块输出大电流的优势也越来越明显，灵活而且经济的分布式电源系统已经成为电源系统之趋势，而其中的电源模块电流平衡成为技术关键之一。本文研究了一种新的均流控制方法，并且将这种方法应用于大电流的电镀电源模块的并联系统中。论文介绍了模块化电源系统的一种较好的整体设计方案：由多个并联的电源功率模块构成电源的功率部分，每个功率电源模块配备一个均流控制器来完成。论文详细地总结和比较了目前几种均流的主流方案，在此基础上提出了一种建立在数字通信基础之上的多模块有源均流新方案，实验表明均流效果非常好。本文以电镀电源的并联为例，来讲述并联均流系统的数字化的实现方式。文章首先介绍了电镀电源单模块的实现，包括主回路拓扑结构，电路的元件选择，IGBT驱动，外环控制电路的设计，以及与外部控制器的接口电路(包括电压／电流设定口线，电压反馈，电流反馈口线等)。在介绍单模块后，给出了均流控制器的设计方案，它以PICl8F66J10为主控芯片，以CAN总线作为通信媒介，将各单电源模块有机联系在一起，通过算法实现了恒流模式的并联均流和稳压模式的并联均流。此外，控制器还提供了友善的人机交互界面，用户可以随时通过人机界面观察到系统的工作状态，以及系统中每一台模块的输出电流，实测电压，且可以随时改变设定值，方便简捷。最后，本文对实测数据进行分析，得出并联系统的性能，由数据分析可以看出系统稳定性，均流性能好。关键词：均流，N+X冗余，CAN总线，电源并联武汉理工大学硕士学位论文AbstractWiththeincreasingoutputcurrentoftheswitch—modepowersupply,comparedtothesinglelargemodule，paralleledpowermoduleshavesignificantadvantagesinsupplyinglargeoutputcurrent．Aflexibleandeconomicdistributedpowersystembecomesatrend，andthecurrentbalanceisoneofthekeyissuesduringthedesignofaparalleledpowersystem．Thispaperfocusesonanewcurrent—sharingcontrolsystemusedinallultra-heavycurrentelectroplatingpowersystem．Anoverallplanofthemodularizedelectrop,latingpowersystemisintroducedinthispaper．Thepowersectionconsistsofseveralparalleledpowermodulewit...
