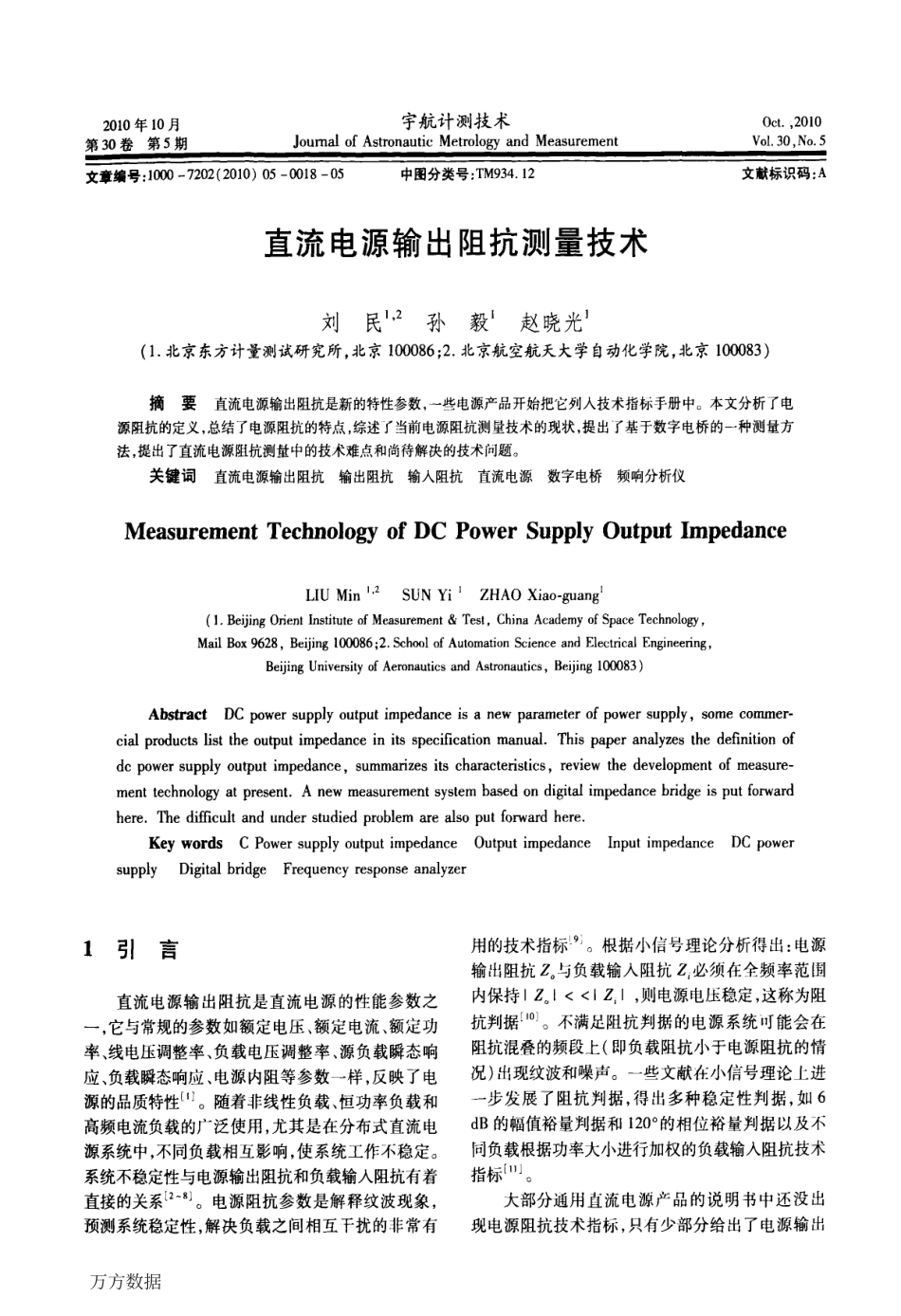

2010年10月宇航计测技术Oct．，2010第30卷第5期JournalofAstronauticMetrologyandMeasurementV01．30，No．5文章编号：1000-7202(2010)05-0018—05中图分类号：TM934．12文献标识码：A直流电源输出阻抗测量技术刘民1’2孙毅1赵晓光1(1．北京东方计量测试研究所，北京100086；2．北京航空航天大学自动化学院，北京100083)摘要直流电源输出阻抗是新的特性参数，一些电源产品开始把它列入技术指标手册中。本文分析了电源阻抗的定义，总结了电源阻抗的特点，综述_r当前电源阻抗测量技术的现状，提出了，基于数字电桥的一种测量方法，提出了直流电源阻抗测量中的技术难点和尚待解决的技术问题。关键词直流电源输出阻抗输出阻抗输入阻抗直流电源数字电桥频响分析仪MeasurementTechnologyofDCPowerSupplyOutputImpedanceLIUMin1’2SUNYi1ZHAOXiao—guan91(1．BellingOrientInstituteofMeasurement&Test，ChinaAcademyofSpaceTechnology，MailBox9628，Beijing100086；2．SchoolofAutomationScienceandElectricalEngineeringBeijingUniversityofAeronauticsandAstronautics，Beijing100083)AbstractDCpowersupplyoutputimpedanceisanewparameterofpowersupply，somecommer-cialproductslisttheoutputimpedanceinitsspecificationmanual．Thispaperanalyzesthedefinitionofdcpowersupplyoutputimpedance，summarizesitscharacteristics，reviewthedevelopmentofmeasure—menttechnologyatpresent．Anewmeasurementsystembasedondigitalimpedancebridgeisputforwardhere．Thedifficultandunderstudiedproblemarealsoputforwardhere．KeywordsCPowersupplyoutputimpedanceOutputimpedanceInputimpedanceDCpowersupplyDigitalbridgeFrequencyresponseanalyzer1引言直流电源输出阻抗是直流电源的性能参数之一，它与常规的参数如额定电压、额定电流、额定功率、线电压调整率、负载电压调整率、源负载瞬态响应、负载瞬态响应、电源内阻等参数～样，反映了电源的品质特性¨J。随着非线性负载、恒功率负载和高频电流负载的广泛使用，尤其是在分布式直流电源系统中，不同负载相互影响，使系统工作不稳定。系统不稳定性与电源输出阻抗和负载输人阻抗有着直接的关系L2“]。电源阻抗参数是解释纹波现象，预测系统稳定性，解决负载之间相互于扰的非常有用的技术指标归+。根据小信号理论分析得出：电源输出阻抗z。与负载输入阻抗z，必须在全频率范围内保持lz。l<
