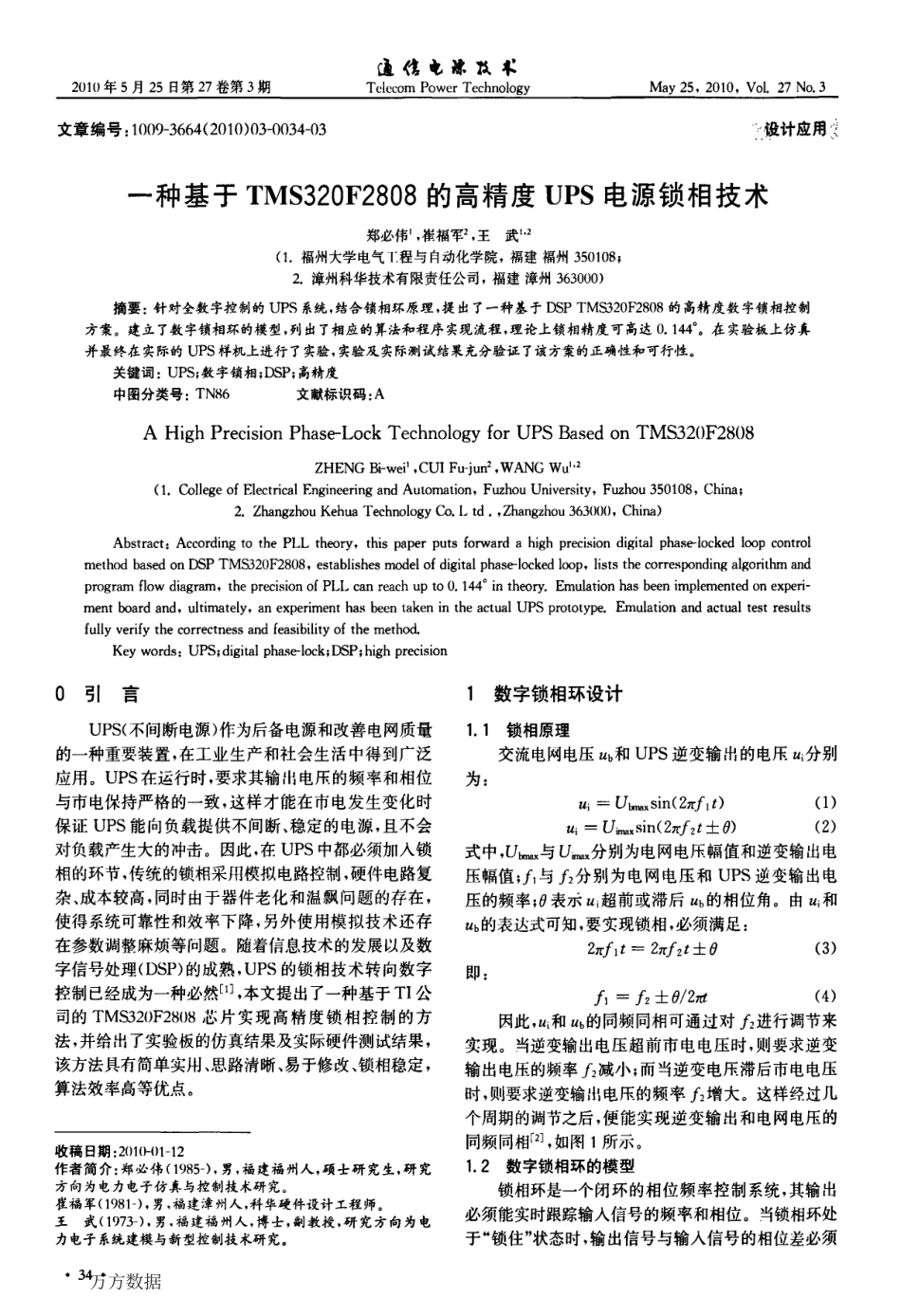

2010年5月25日第27卷第3期CiL缱屯碌技术TelecomPowerTechnologyMay25，2010，V01．27No．3文章编号：1009—3664(2010)03—0034—037，设计应用≮一种基于TMS320F2808的高精度UPS电源锁相技术郑必伟’，崔福军2，王武“2(1．福州大学电气1：程与自动化学院，福建福州350108)2．漳州科华技术有限责任公司，福建漳州363000)摘要：针对全数字控制的UPS系统，结合锁相环原理，提出了一种基于DSPTMS320F2808的高精度数字锁相控制方案。建立了数字锁相环的模型，列出了相应的算法和程序实现流程，理论上锁相精度可高达0．144。。在实验板上仿真并最终在实际的UPS样机上进行了实验，实验及实际测试结果充分验证了该方案的正确性和可行性。关键词：UPS；数字锁相；DSP；高精度中图分类号：TN86文献标识码：AAHighPrecisionPhase-LockTechnologyforUPSBasedonTMS320F2808ZHENGBi—weil，CUIFu-jun2，WANGWul’2(1．CollegeofElectricalEngineeringandAutomation，FuzhouUniversity，Fuzhou350108，China；2．ZhangzhouKehuaTechnologyCo．I。td．，Zhangzhou363000，China)Abstract：AccordingtOthePLLtheory，thispaperputsforwardflhighprecisiondigitalphase-lockedloopcontrolmethodbasedonDSPTMS320F2808。establishesmodelofdigitalphase-lockedloop。liststhecorrespondingalgorithmandprogramflowdiagram，theprecisionofPLI。canreachuptO0．144。intheory．Emulationhasbeenimplementedonexperi—mentboardand。ultimately。anexperimenthasbeentakenintheaetualUPSprototype．Emulationandaetnaltestresultsfullyverifythecorrectnessandfeasibilityofthemethod．Keywords：UPS；digitalphase-lock；DSP；highprecision0引言1数字锁相环设计UPS(不间断电源)作为后备电源和改善电网质量的一种重要装置，在工业生产和社会生活中得到广泛应用。UPS在运行时，要求其输}{{电压的频率和相位与市电保持严格的一致，这样才能在市电发生变化时保证UPS能向负载提供不间断、稳定的电源，且不会对负载产生大的冲击。因此。在UPS中都必须加入锁相的环节，传统的锁相采用模拟电路控制，硬件电路复杂、成本较高，同时由于器件老化和温飘问题的存在，使得系统可靠性和效率下降，另外使用模拟技术还存在参数调整麻烦等问题。随着信息技术的发展以及数字信号处理(DSP)的成熟，UPS的锁相技术转向数字控制已经成为一种必然[1]，本文提出了一种基于T1公司的TMS320F2808...
