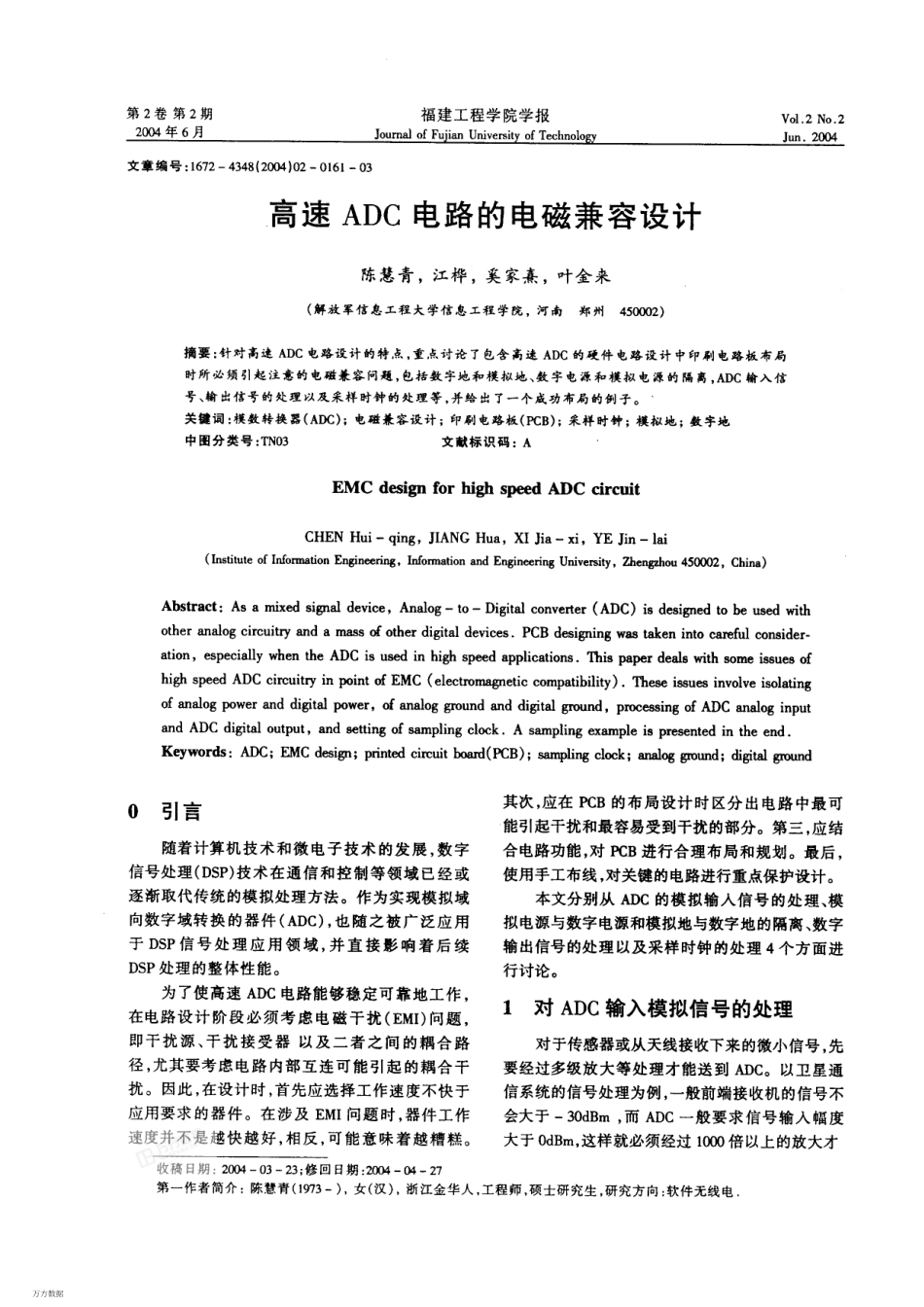

第2卷第2期福建工程学院学报Vol.2No.22004年6月JournalofFuUniversitvofTechnolo2004文章编号:1672一4348(2004)02一0161一03高速ADC电路的电磁兼容设计陈慧青，江桦，奚家熹，叶金来(解放军信息工程大学信息工程学院，河南郑州450002)摘要:针对高速ADC电路设计的特点，重.点讨论了包含高速ADC的硬件电路设计中印刷电路板布局时所必须引起注意的电磁兼容问题，包括数字地和模拟地、数字电源和模拟电源的隔离，ADC愉入信号、愉出信号的处理以及采样时钟的处理等，并给出了一个成功布局的例子。关健词:模数转换器(ADC);电磁兼容设计;印别电路板(PCB);采样时钟;模拟地;数字地中图分类号:TN03文献标识码:AEMCdesignforhighspeedADCcircuitCHENHui一qing,JIANGHua,XIJia一xi，YEJin一lai(InstituteofInformationEngineering,InformationandEngineeringUniversity,Zhengzhou450002,China)Abstract:Asamixedsignaldevice,Analog一to一Digitalconverter(ADC)isdesignedtobeusedwithotheration,analogcircuitryandamassofotherdigitaldevices.PCBdesigningwastakenintocarefulconsider-especiallywhentheADCisusedinhighspeedapplications.ThispaperdealswithsomehighspeedADCcircuitryinpointofanalogpoweranddigitalpower,ofEMC(electromagneticcompatibility).Theseissuesinvolveisolatingofanaloggroundanddigitalground，processingofADCanaloginputandADCdigitaloutput,andsettingofsamplingclock.Asamplingexampleispresentedintheend.Keywords:ADC;EMCdesign;printedcircuitboard(PCB);samplingclock;analogground;digitalground0引言随着计算机技术和微电子技术的发展，数字信号处理(DSP)技术在通信和控制等领域已经或逐渐取代传统的模拟处理方法。作为实现模拟域向数字域转换的器件(ADC)，也随之被广泛应用于DSP信号处理应用领域，并直接影响着后续DSP处理的整体性能。为了使高速ADC电路能够稳定可靠地工作，在电路设计阶段必须考虑电磁干扰(EMI)问题，即干扰源、干扰接受器以及二者之间的藕合路径，尤其要考虑电路内部互连可能引起的藕合干扰。因此，在设计时，首先应选择工作速度不快于应用要求的器件。在涉及EMI问题时，器件工作速度并不是越快越好，相反，可能意味着越糟糕。其次，应在PCB的布局设计时区分出电路中最可能引起干扰和最容易受到干扰的部分。第三，应结合电路功能，对PCB进行合理布局和规划。最后，使用手工布线，对关键的电路进...
