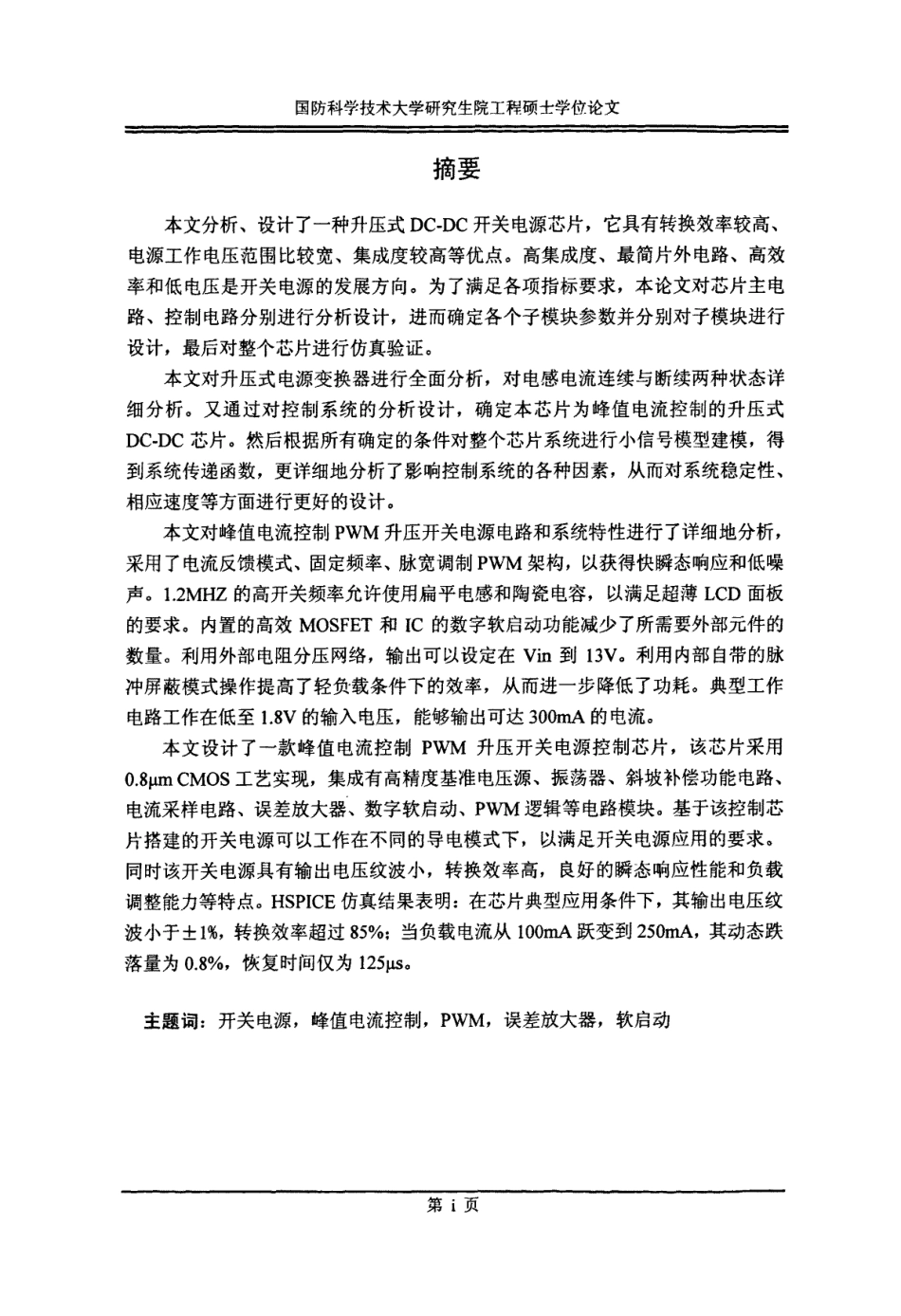

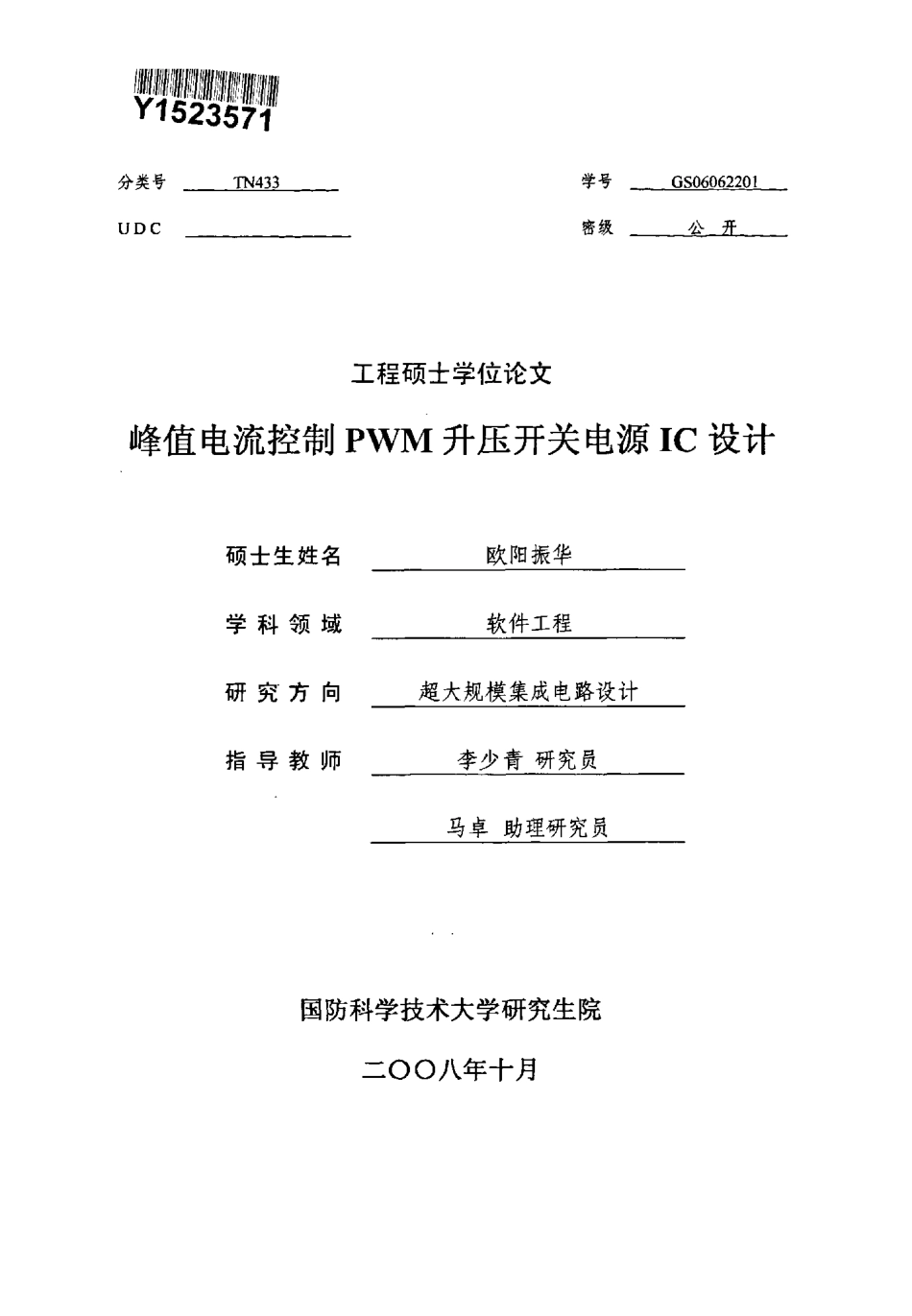

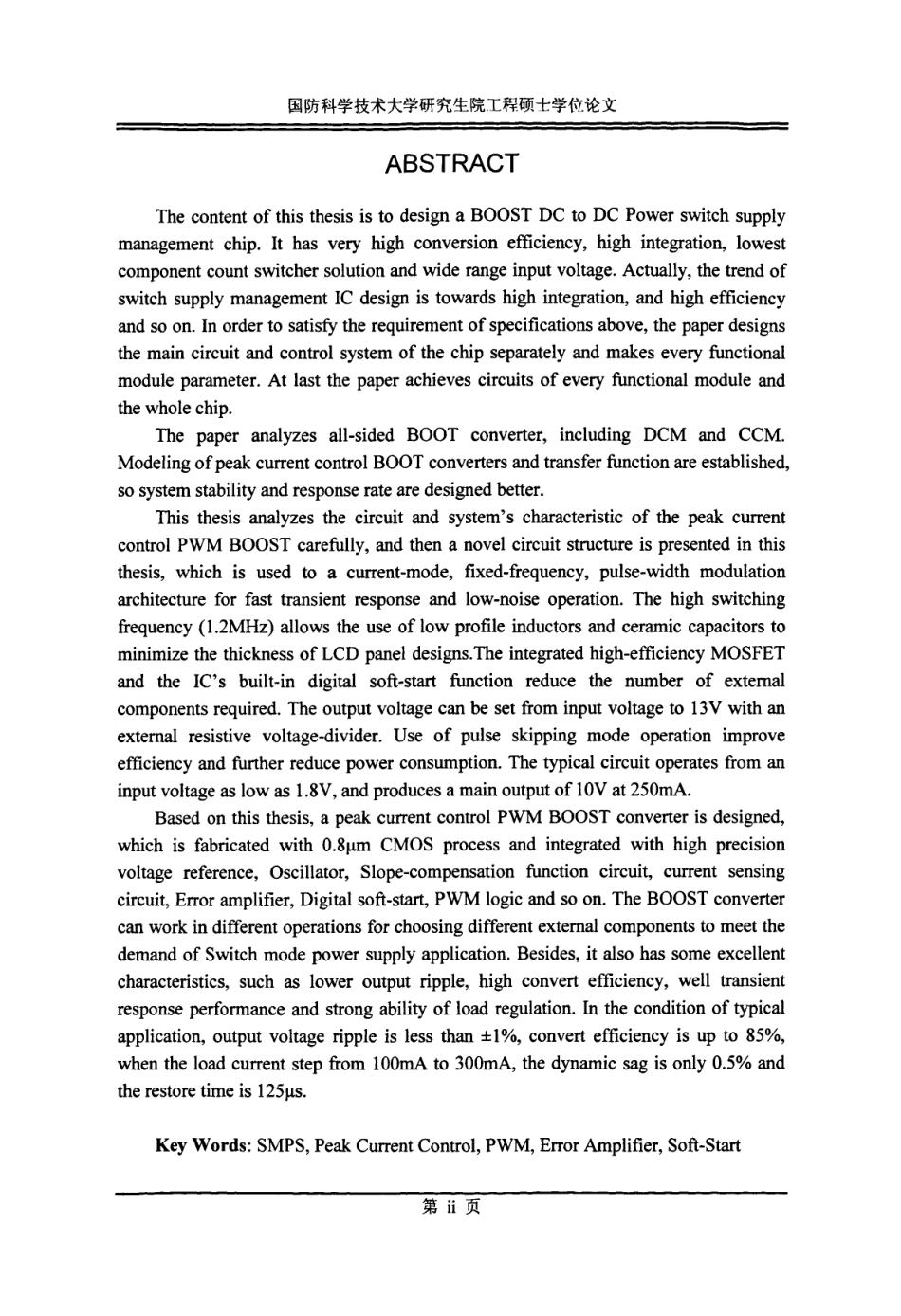

分类号型4箜UDC工程硕士学位论文学号鱼S立鱼鱼§22Q!蟹级尘珏峰值电流控制PWM升压开关电源IC设计硕士生姓名欧阳振华学科领域软件工程研究方向超大规模集成电路设计指导教师李少青研究员马卓助理研究员国防科学技术大学研究生院二oo八年十月国防科学技术大学研究生院工程硕士学位论文摘要本文分析、设计了一种升雁式DC．DC开关电源芯片，它具有转换效率较高、电源工作电压范凰比较宽、集成度较高等优点。高集成度、最筒片外电路、高效率和低电压是开关电源的发展方向。为了满足各项指标要求，本论文对芯片主电路、控制电路分别进行分析设计，进而确定各个子模块参数并分别对子模块进行设计，最后对整个芯片进行仿真验证。本文对升压式电源变换器进行全面分析，对电感电流连续与断续鹾种状态详细分析。又通过对控制系统的分析设计，确定本芯片为峰值电流控制的升压式DC．DC芯片。然后根据所有确定的条件对憨个芯片系统进行小信号模型建模，得到系统传递函数，更详细地分析了影响控制系统的各种因素，从而对系统稳定性、相应速度等方面进行更好的设计。本文对峰值电流控制PWM升压开关电源电路和系统特性进行了详细地分析，采用了电流反馈模式、固定频率、脉宽调制PWM架构，以获得快瞬态响应和低噪声。1．2MHZ的离开关频率允许使用扁平电感和陶瓷电容，以满足超薄LCD面板的要求。内置的离效MOSFET和lC的数字软启动功能减少了所需要外部元件的数量。利用外部电阻分压网络，输出可以设定在Vin到13V。利用内部自带的脉冲屏蔽模式操作提高了轻负载条件下的效率，从而进一步降低了功耗。典型工作电路工作在低至1．8V的输入电羼，能够输出可达300mA的电流。本文设计了一款峰值电流控制PWM升压开关电源控制芯片，该芯片采用0．8pmCMOS工艺实现，集成有高精度基准电压源、振荡器、斜坡补偿功能电路、电流采样电路、误差放大器、数字软癌动、PWM逻辑等电路模块。基于该控制芯片搭建的开关电源可以工作在不同的导电模式下，以满足开关电源应用的要求。同时该开关电源具有输出电压纹波小，转换效率高，良好的瞬态响应性能和负载调整能力等特点。HSPICE仿真结果表明：在芯片典型应用条件下，其输出电压纹波小于±l篱，转换效率超过85％；当负载电流从100mA跃变到250mA，其动态跌落量为0．8％，恢复时间仅为125ps。主题词：开关电源，峰值电流控制，PWM，误差放大器，软启动第i页国防科学技术大学研究生院工程硕士学位论文ABSTRACT砀econtentofthisthesisistodesigna...
