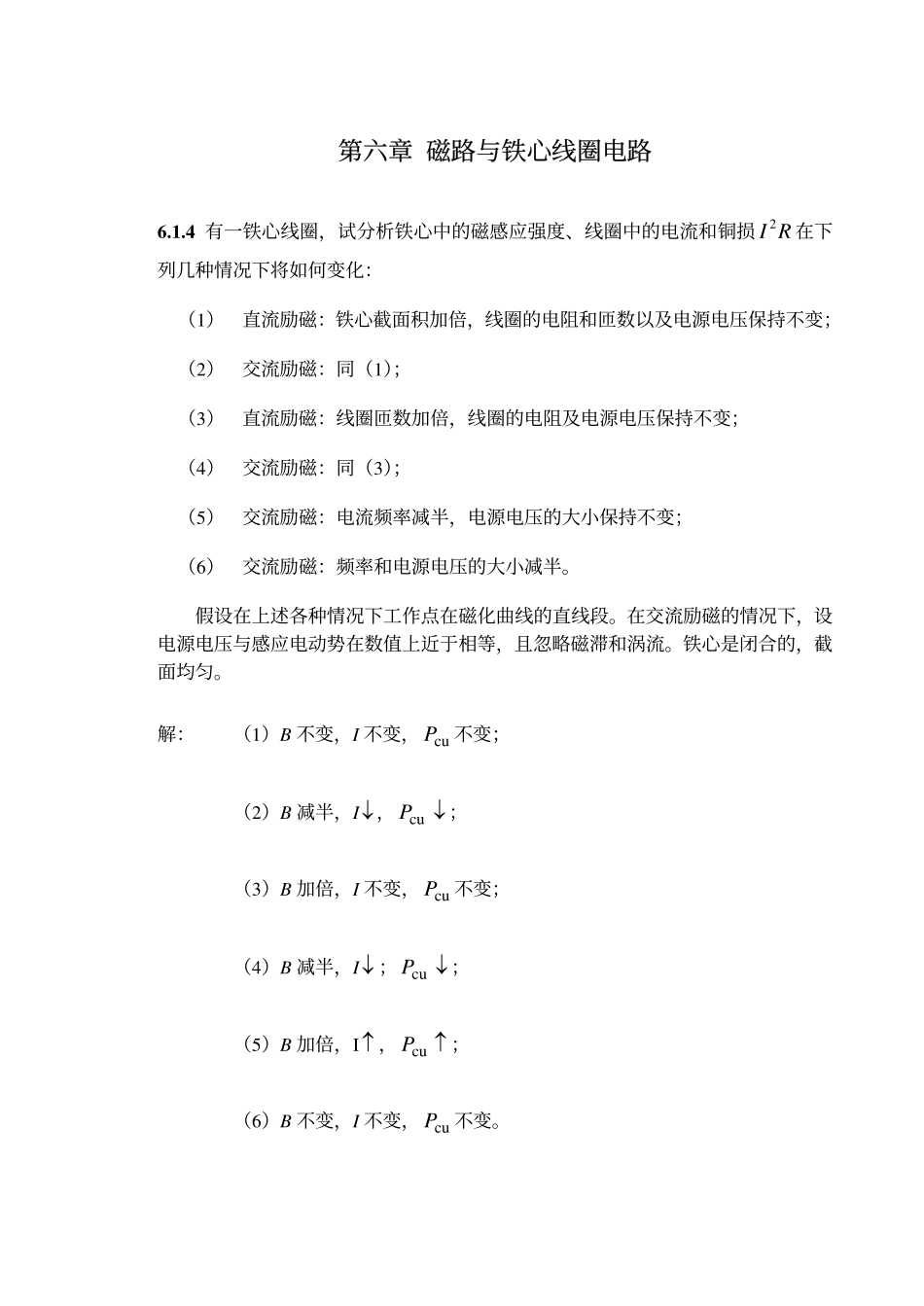

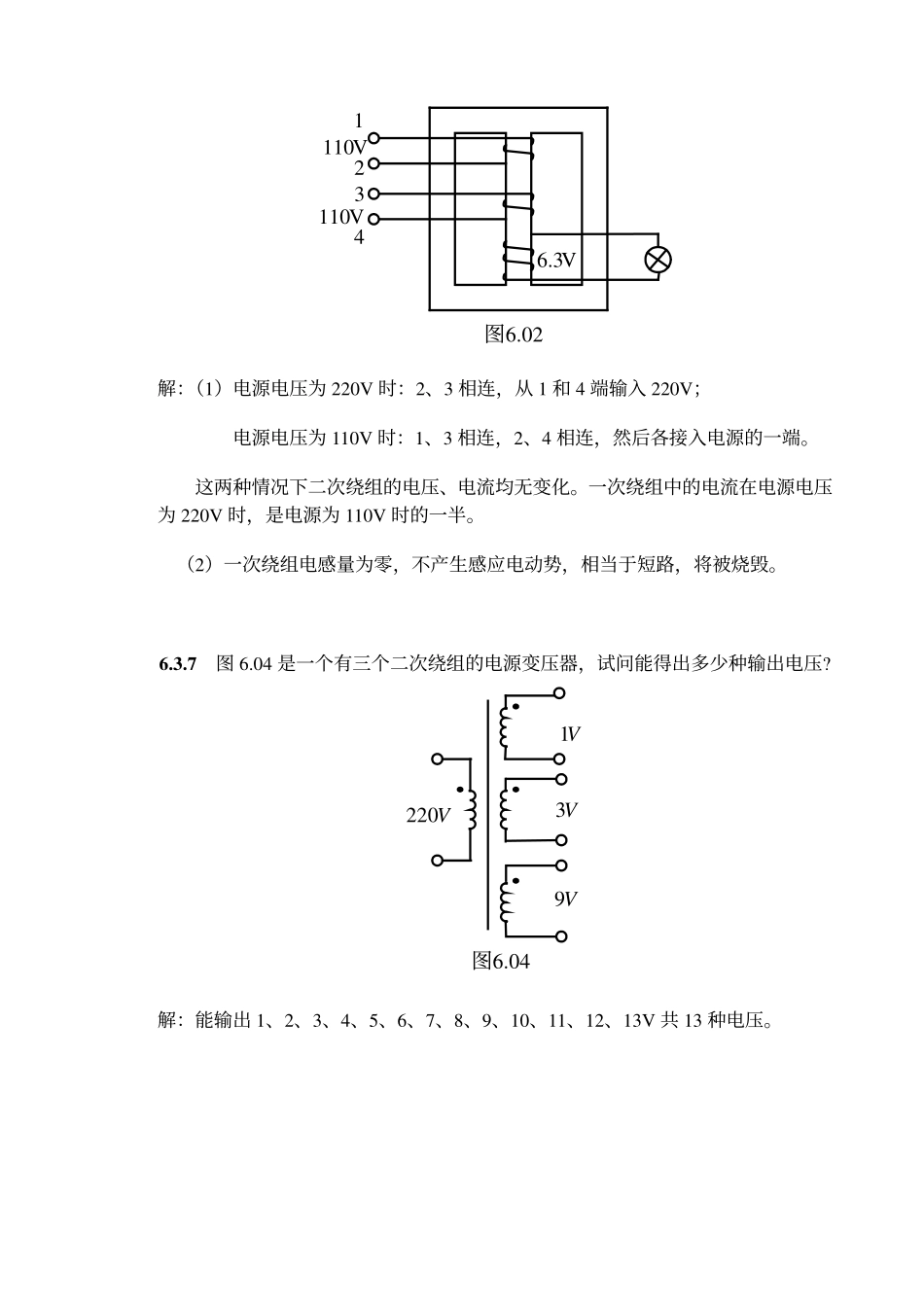

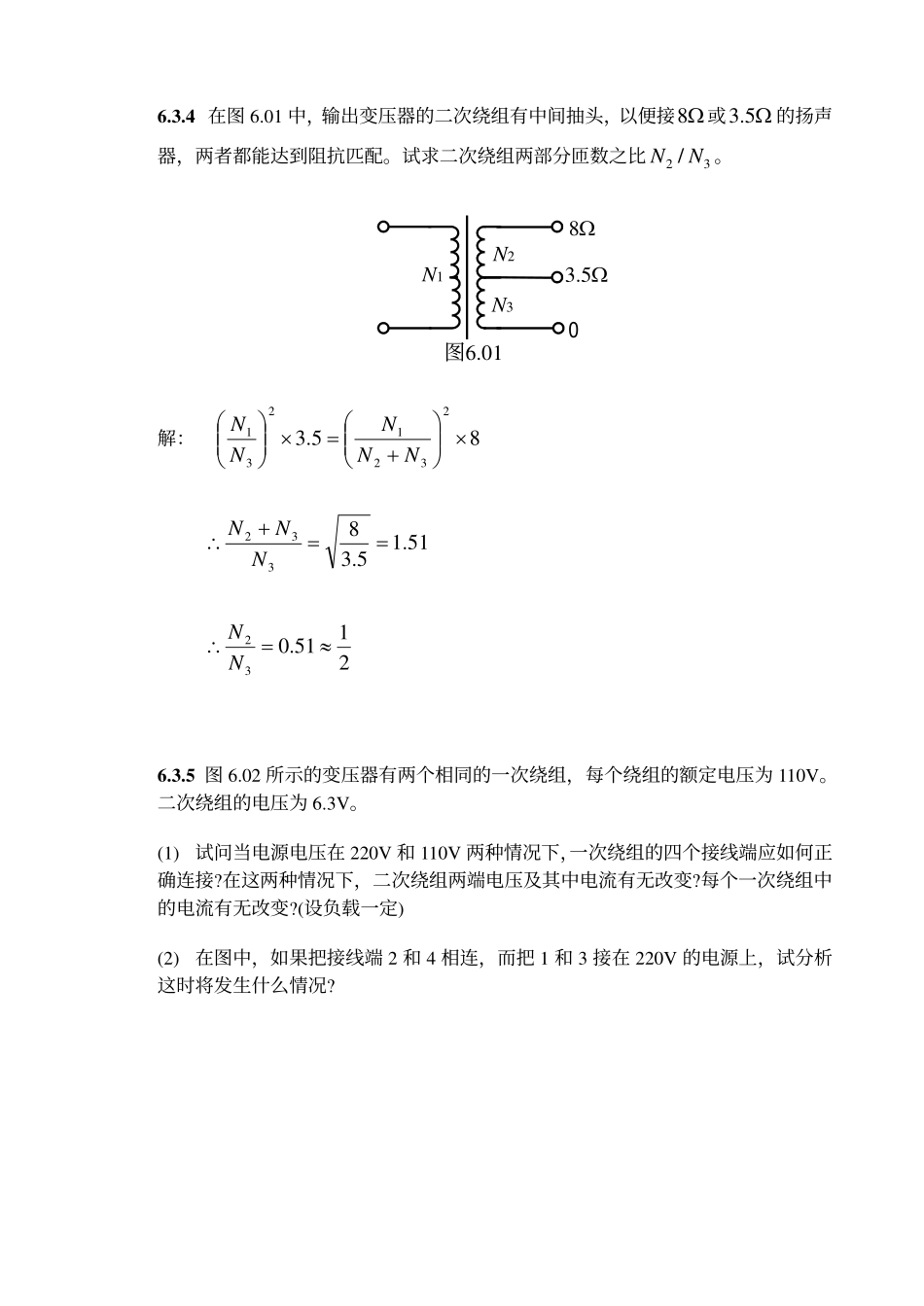

第六章磁路与铁心线圈电路6.1.4有一铁心线圈，试分析铁心中的磁感应强度、线圈中的电流和铜损2IR在下列几种情况下将如何变化：（1）直流励磁：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；（2）交流励磁：同（1）；（3）直流励磁：线圈匝数加倍，线圈的电阻及电源电压保持不变；（4）交流励磁：同（3）；（5）交流励磁：电流频率减半，电源电压的大小保持不变；（6）交流励磁：频率和电源电压的大小减半。假设在上述各种情况下工作点在磁化曲线的直线段。在交流励磁的情况下，设电源电压与感应电动势在数值上近于相等，且忽略磁滞和涡流。铁心是闭合的，截面均匀。解：（1）B不变，I不变，cuP不变；（2）B减半，I↓，↓cuP；（3）B加倍，I不变，cuP不变；（4）B减半，I↓；↓cuP；（5）B加倍，I↑，cuP↑；（6）B不变，I不变，cuP不变。6.3.4在图6.01中，输出变压器的二次绕组有中间抽头，以便接8Ω或3.5Ω的扬声器，两者都能达到阻抗匹配。试求二次绕组两部分匝数之比23/NN。8Ω3.5Ω0N1N2N3图6.01解：85.32321231×+=×NNNNN51.15.38332==+∴NNN2151.032≈=∴NN6.3.5图6.02所示的变压器有两个相同的一次绕组，每个绕组的额定电压为110V。二次绕组的电压为6.3V。(1)试问当电源电压在220V和110V两种情况下，一次绕组的四个接线端应如何正确连接?在这两种情况下，二次绕组两端电压及其中电流有无改变?每个一次绕组中的电流有无改变?(设负载一定)(2)在图中，如果把接线端2和4相连，而把1和3接在220V的电源上，试分析这时将发生什么情况?图6.021234110V110V6.3V解：（1）电源电压为220V时：2、3相连，从1和4端输入220V；电源电压为110V时：1、3相连，2、4相连，然后各接入电源的一端。这两种情况下二次绕组的电压、电流均无变化。一次绕组中的电流在电源电压为220V时，是电源为110V时的一半。（2）一次绕组电感量为零，不产生感应电动势，相当于短路，将被烧毁。6.3.7图6.04是一个有三个二次绕组的电源变压器，试问能得出多少种输出电压?220V1V3V9V图6.04解：能输出1、2、3、4、5、6、7、8、9、10、11、12、13V共13种电压。
