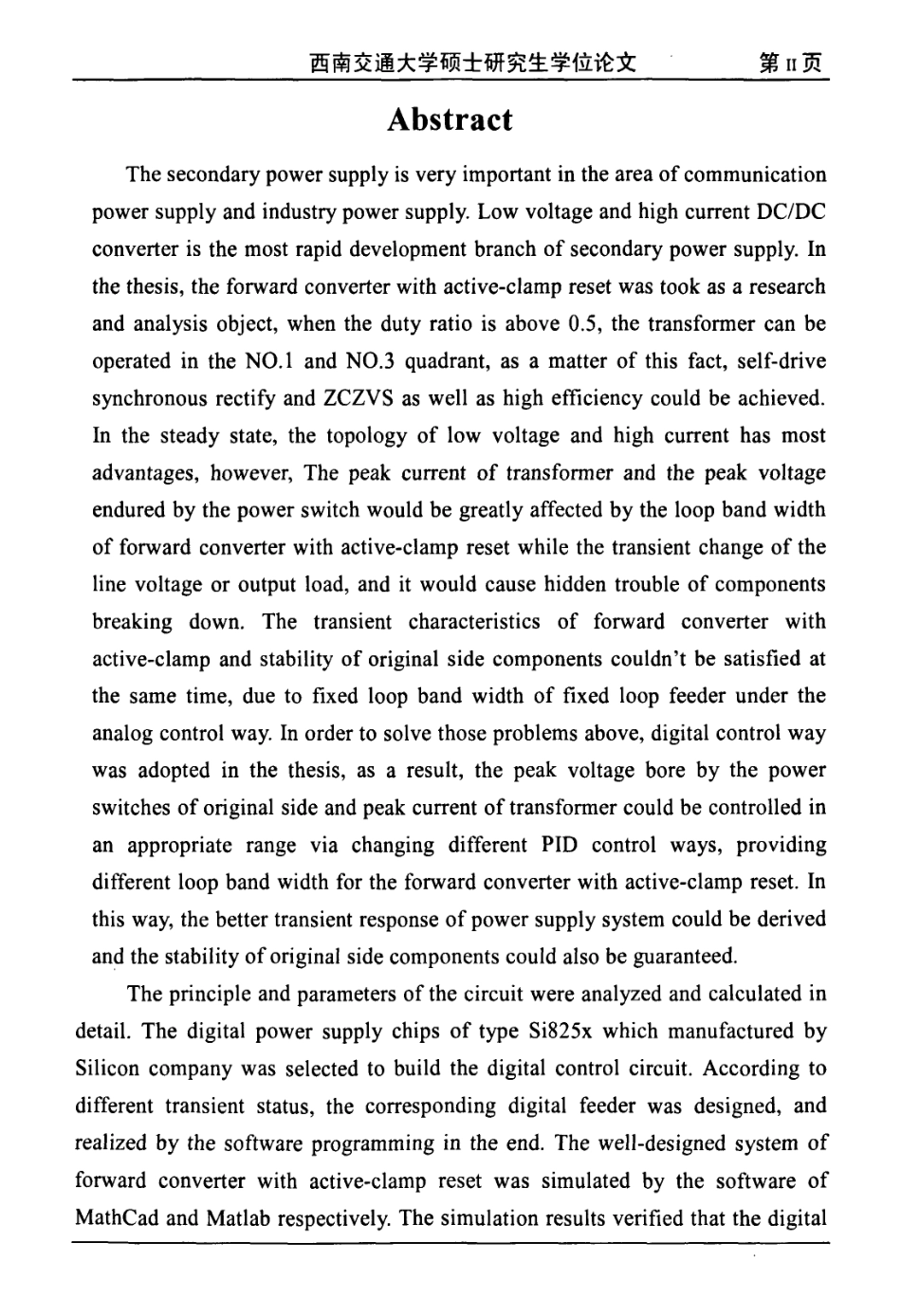

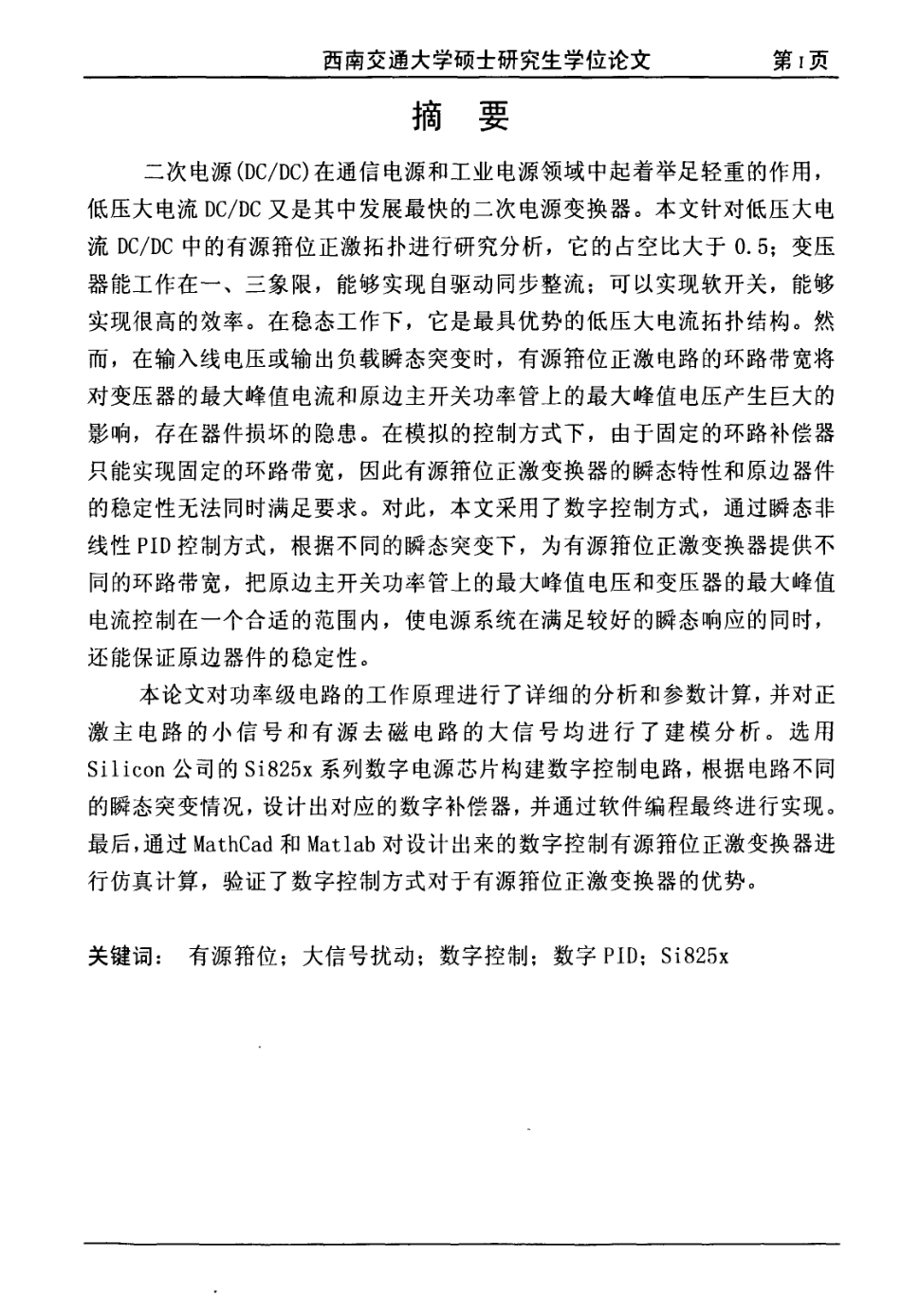

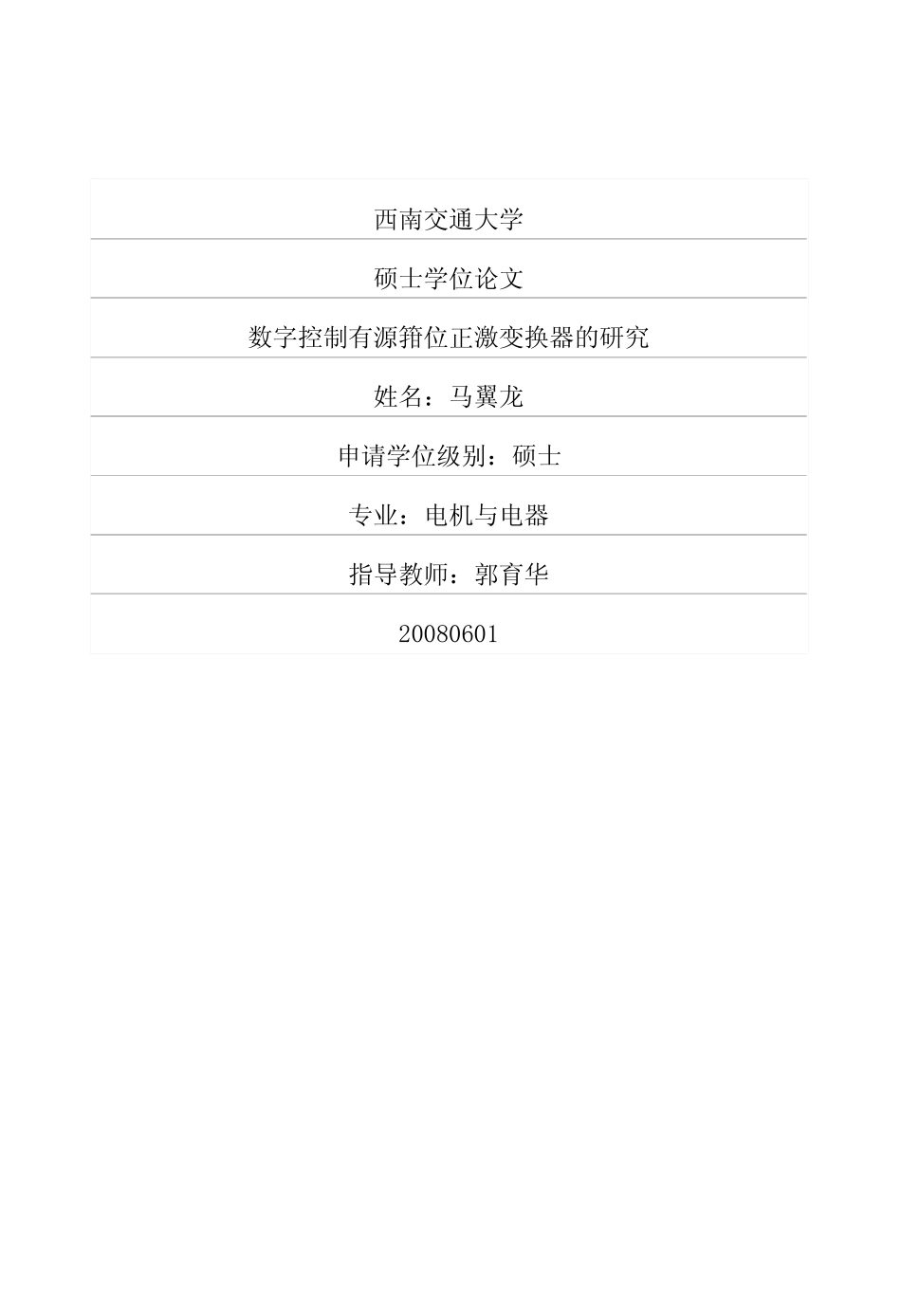

西南交通大学硕士学位论文数字控制有源箝位正激变换器的研究姓名：马翼龙申请学位级别：硕士专业：电机与电器指导教师：郭育华20080601西南交通大学硕士研究生学位论文第1页摘要二次电源(DC／DC)在通信电源和工业电源领域中起着举足轻重的作用，低压大电流DC／DC又是其中发展最快的二次电源变换器。本文针对低压大电流DC／DC中的有源筘位正激拓扑进行研究分析，它的占空比大于O．5；变压器能工作在一、三象限，能够实现自驱动同步整流；可以实现软开关，能够实现很高的效率。在稳态工作下，它是最具优势的低压大电流拓扑结构。然而，在输入线电压或输出负载瞬态突变时，有源箝位正激电路的环路带宽将对变压器的最大峰值电流和原边主开关功率管上的最大峰值电压产生巨大的影响，存在器件损坏的隐患。在模拟的控制方式下，由于固定的环路补偿器只能实现固定的环路带宽，因此有源箝位正激变换器的瞬态特性和原边器件的稳定性无法同时满足要求。对此，本文采用了数字控制方式，通过瞬态非线性PID控制方式，根据不同的瞬态突变下，为有源箝位正激变换器提供不同的环路带宽，把原边主开关功率管上的最大峰值电压和变压器的最大峰值电流控制在一个合适的范围内，使电源系统在满足较好的瞬态响应的同时，还能保证原边器件的稳定性。本论文对功率级电路的工作原理进行了详细的分析和参数计算，并对正激主电路的小信号和有源去磁电路的大信号均进行了建模分析。选用Silicon公司的Si825x系列数字电源芯片构建数字控制电路，根据电路不同的瞬态突变情况，设计出对应的数字补偿器，并通过软件编程最终进行实现。最后，通过MathCad和Matlab对设计出来的数字控制有源筘位正激变换器进行仿真计算，验证了数字控制方式对于有源箝位正激变换器的优势。关键词：有源箝位；大信号扰动；数字控制；数字PID：Si825x西南交通大学硕士研究生学位论文第1I页AbstractThesecondarypowersupplyisveryimportantintheareaofcommunicationpowersupplyandindustrypowersupply．LowvoltageandhighcurrentDC／DCconverteristhemostrapiddevelopmentbranchofsecondarypowersupply．Inthethesis，theforwardconverterwithactive-clampresetwastookasaresearchandanalysisobject。whenthedutyratioiSabove0．5，thetransformercanbeoperatedintheNO．1andNO．3quadrant，asamatterofthisfact，self-drivesynchronousrectifyandZCZVSaswellashighefficiencycouldbeachieved．Inthesteadyst...
