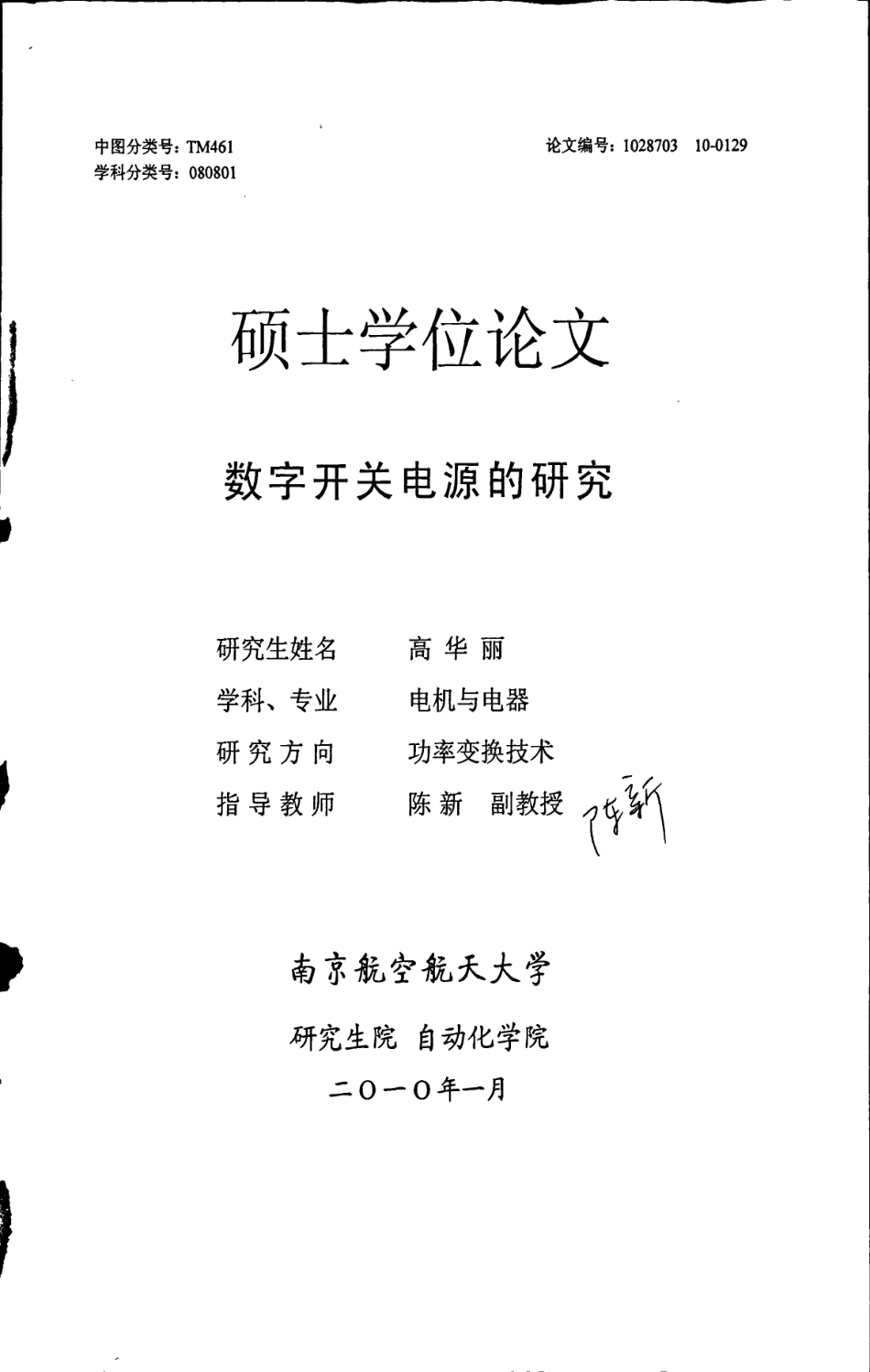

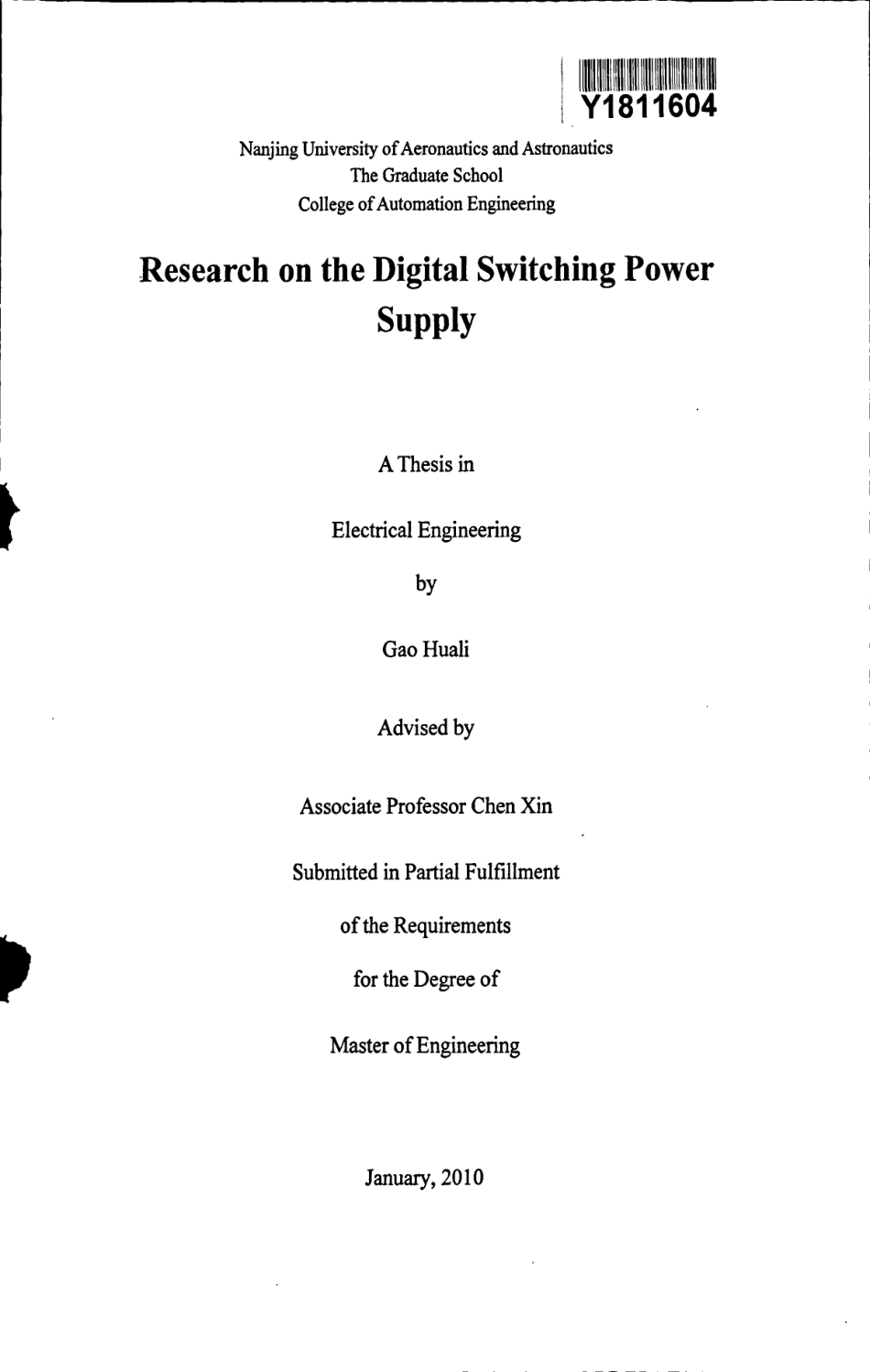

研究生姓名学科、专业研究方向指导教师高华丽电机与电器功率变换技术陈新副教授南京航空航天大学研究生院自动化学院二0—0年一月∽N画ResearchSupplyAThesisinElectricalEngineeringbyGaoHhallAdvisedbyAssociateProfessorChenXinSubmiRedinPartialFulfillmentoftheRequirementsfortheDegreeofMasterofEngineeringJanuary，2010承诺书本人郑重声明：所呈交的学位论文，是本人在导师指导下，独立进行研究工作所取得的成果。尽我所知，除文中已经注明引用的内容外，本学位论文的研究成果不包含任何他人享有著作权的内容。对本论文所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确方式标明。本人授权南京航空航天大学可以有权保留送交论文的复印件，允许论文被查阅和借阅，可以将学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或其他复制手段保存论文。‘(保密的学位论文在解密后适用本承诺书)作者签名：日期：高华雨-I_o／o．3．坷一●簟南京航空航天大学硕士学位论文摘要数字处理芯片的发展为电力电子技术提供了新的思路，由此产生的数字开关电源因其重复性强、易于监控等优点，越来越受到人们的重视。将数字信号处理器(DSP)与微控制器(MCU)融合的数字信号控制器(DSC)是数字电源行业的发展趋势。本文采用DSC建立数字控制平台，将开关电源的控制数字化，取得了良好的控制效果。本文首先介绍了数字电源的概念、特点以及数字电源的发展趋势，分析和讨论了设计数字控制系统时的注意事项，为设计数字开关电源提供了理论指导。随后设计了500W全数字控制的开关电源样机，采用两级式控制，用平均电流控制前置功率因数补偿电路，移相控制后级DC／DC电路，并用Labview设计了人机界面，实现友好人机互动。本文进行了软硬件设计并给出了实验结果。针对数字控制可编程性、易监控的特点和优势，本文同时研究了单周期控制PFC数字算法，相对于平均电流控制PFC算法，单周控制算法不含乘法器，运算量大大减少，低性能的DSC芯片就能满足控制要求，有利于提高数字电源的性价比。本文最后研究了新型V2控制方法，研究了在各种调制方式下数字V2控制Buck变换器的算法，仿真结果表明v2控制具有优异的负载瞬态响应特性。关键词：数字控制，DSC，PFC，平均电流控制，单周控制，移相全桥数字开关电源的研究Thedevelopmentofmicroprocessorprovidesanewmethodforswitchingpowersupply．Digitalcontrollerhasmanyadvantagessuchasitisprogrammab...
