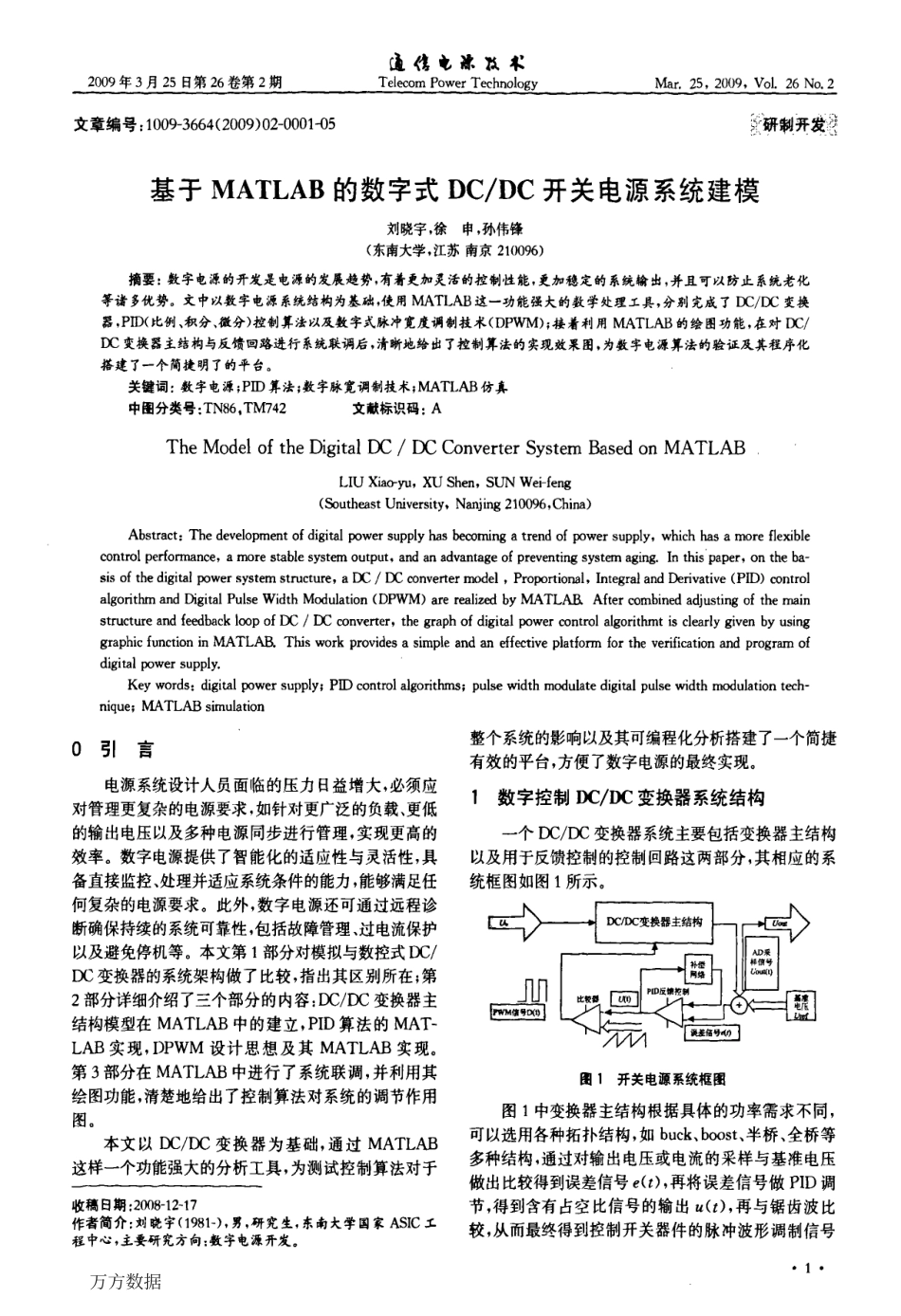

2009年3月25日第26卷第2期通缝电球技术TelecomPowerTechnologyMar．25，2009，V01．26No．2文章编号：1009—3664(2009)02-0001--05§姗制弃爱羹基于MATLAB的数字式DC／DC开关电源系统建模刘晓宇，徐申，孙伟锋(东南大学，江苏南京210096)摘要：数字电源的开发是电源的发展趋势，有着更加灵活的控制性能，更加稳定的系统输出，并且可以防止系统老化等诸多优势。文中以数字电源系统结构为基础，使用MATLAB这一功能强大的数学处理工具，分别完成了DC／DC变换器，PID(比例、积分、微分)控制算法以及数字式脉冲宽度调制技术(DPWM)；接着利用MATLAB的绘图功能，在对DC／DC变换器主结构与反馈回路进行系统联调后，清晰地给出了控制算法的实现效果图，为数字电源算法的验证及其程序化搭建了一个简捷明了的平台。关键词：数字电源；PID算法；数字脉宽调制技术；MATLAB仿真中图分类号：TN86，TM742文献标识码：ATheModeloftheDigitalDC／IX；ConverterSystemBasedonMATLABLIUXiao-yu，XUShen，SUNWei-feng(SoutheastUniversity，Nanjing210096，China)Abstract：1nhedevelopmentofdigitalpowersupplyhasbecomingatrendofpowersupply．whichhasamoreflexiblecontrolperformance，amorestablesystemoutput，andanadvantageofpreventingsystemaging．Inthispaper，ontheba-sisofthedigitalpowersystemstructure，aIX；／IX；convertermodel，Proportional，IntegralandDerivative(PID)controlalgorithmandDigitalPulseWidthModulation(DPWM)arerealizedbyMATLABAftercombinedadjustingofthemainstructureandfeedbackloopofDC／DCconverter。thegraphofdigitalpowercontrolalgorithmtisclearlygivenbyusinggraphicfunctioninMATLAB．Tllisworkprovidesasimpleandaneffectiveplatformfortheverificationandprogramofdigitalpowersupply．Keywords：digitalpowersupply)PIDcontrolalgorithms；pulsewidthmodulatedigitalpulsewidthmodulationtech-nique；MATLABsimulation0引言电源系统设计人员面临的压力日益增大，必须应对管理更复杂的电源要求，如针对更广泛的负载、更低的输出电压以及多种电源同步进行管理，实现更高的效率。数字电源提供了智能化的适应性与灵活性，具备直接监控、处理并适应系统条件的能力，能够满足任何复杂的电源要求。此外，数字电源还可通过远程诊断确保持续的系统可靠性，包括故障管理、过电流保护以及避免停机等。本文第1部分对模拟与数...
