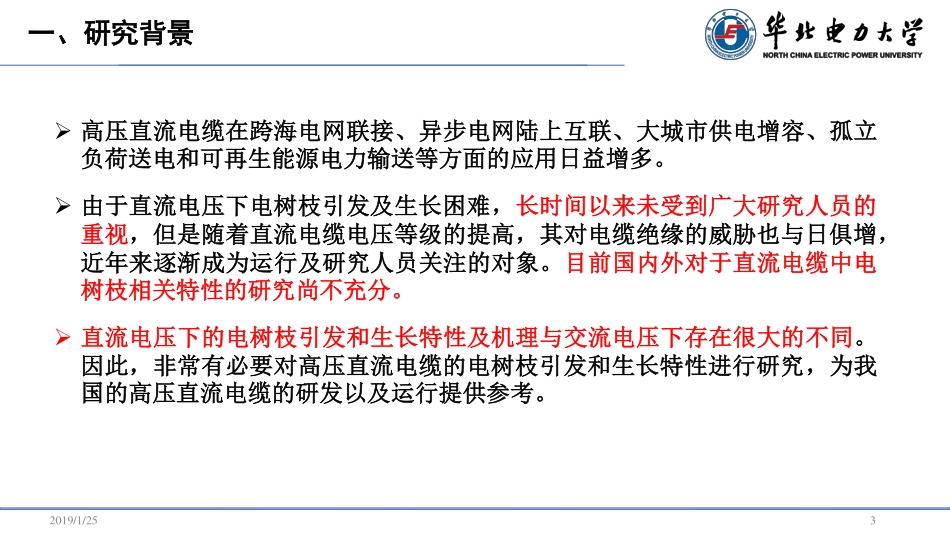

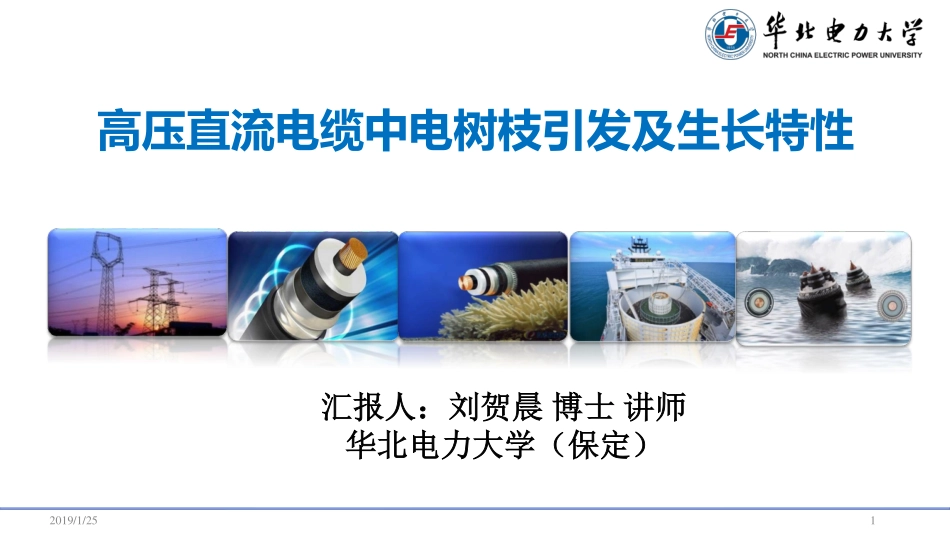

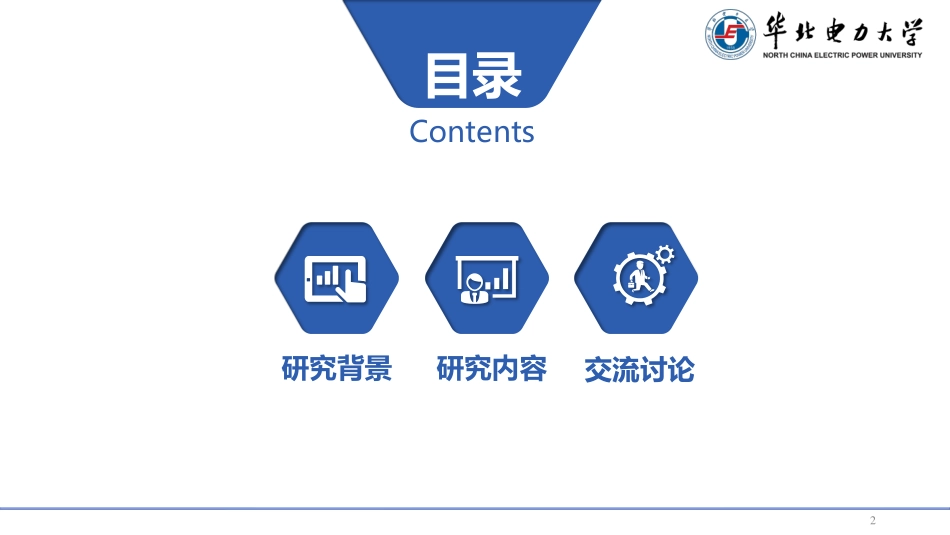

2019/1/251汇报人:刘贺晨博士讲师华北电力大学(保定)高压直流电缆中电树枝引发及生长特性2目录Contents研究背景研究内容交流讨论2019/1/253一、研究背景➢高压直流电缆在跨海电网联接、异步电网陆上互联、大城市供电增容、孤立负荷送电和可再生能源电力输送等方面的应用日益增多。➢由于直流电压下电树枝引发及生长困难,长时间以来未受到广大研究人员的重视,但是随着直流电缆电压等级的提高,其对电缆绝缘的威胁也与日俱增,近年来逐渐成为运行及研究人员关注的对象。目前国内外对于直流电缆中电树枝相关特性的研究尚不充分。➢直流电压下的电树枝引发和生长特性及机理与交流电压下存在很大的不同。因此,非常有必要对高压直流电缆的电树枝引发和生长特性进行研究,为我国的高压直流电缆的研发以及运行提供参考。2019/1/254一、研究背景现有研究结论•电树枝引发电压较高,具有明显极性效应;•接地电树枝引发电压远低于直流电树枝•直流电压下电树枝生长困难•空间电荷对直流电树枝有较大影响尚需解决的问题•直流电树枝的引发及生长特性还需进一步探究•直流电树枝极性效应产生的深层次原因•局部放电与直流电树枝生长规律之间的关系•直流电树枝的通道特性及其影响•空间电荷对直流电树枝引发及生长特性影响机理•直流电树枝的抑制方法及机理分析•……0.05.611.116.722.227.80100200300400500600700电树枝长度(μm)加压时间(h)60kV-60kV侧面击穿×141618202224262830020406080100引发率(%)电压(kV)正极性10s正极性5min正极性1h负极性10s负极性5min负极性1h2019/1/255Part2研究内容直流电树枝特性直流接地电树枝直流电树枝生长直流叠加冲击直流叠加高频直流接地电树枝引发特性直流接地电树枝引发率141618202224262830020406080100引发率(%)电压(kV)正极性10s正极性5min正极性1h负极性10s负极性5min负极性1h10s5min1h电树枝长度(μm)电压(kV)20406080100120140160180200-50-40-30-20020304050直流接地电树枝长度与预压时间关系图直流接地电树枝直流电树枝生长直流叠加冲击直流叠加高频01020304050607080901001101201301400200400600800100012001400160018002000电树枝长度(um)采样次数正极性负极性在直流接地电树枝生长初期,负极性直流电树枝的长度是远大于正极性直流电树枝的;当电树枝进一步生长之后,由于负极性电压下电树枝分支增多,导致其生长速度逐渐变慢;而正极性直流接地电树枝分支较少,其生长速度基本上没有太大的变化。直流接...
