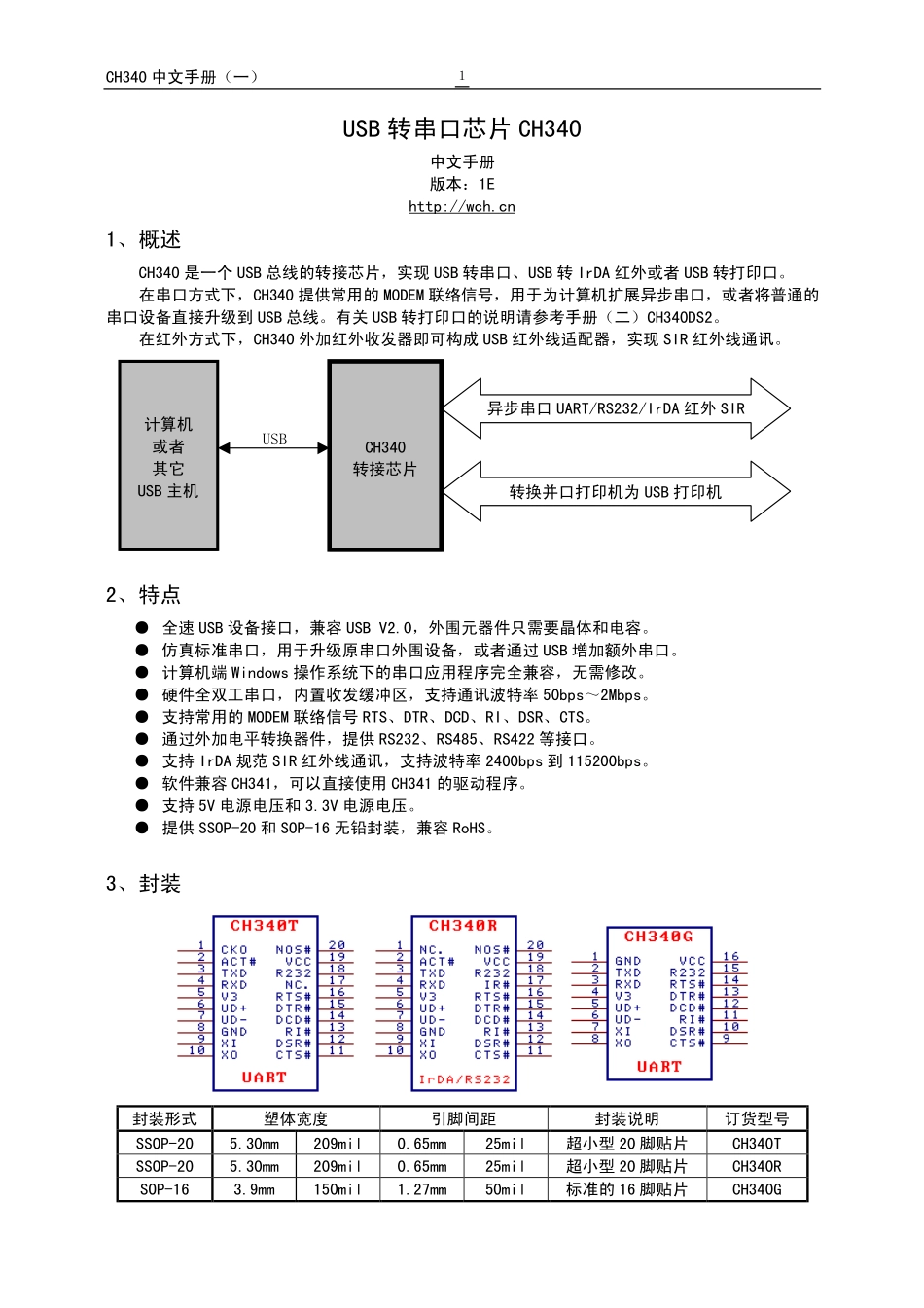

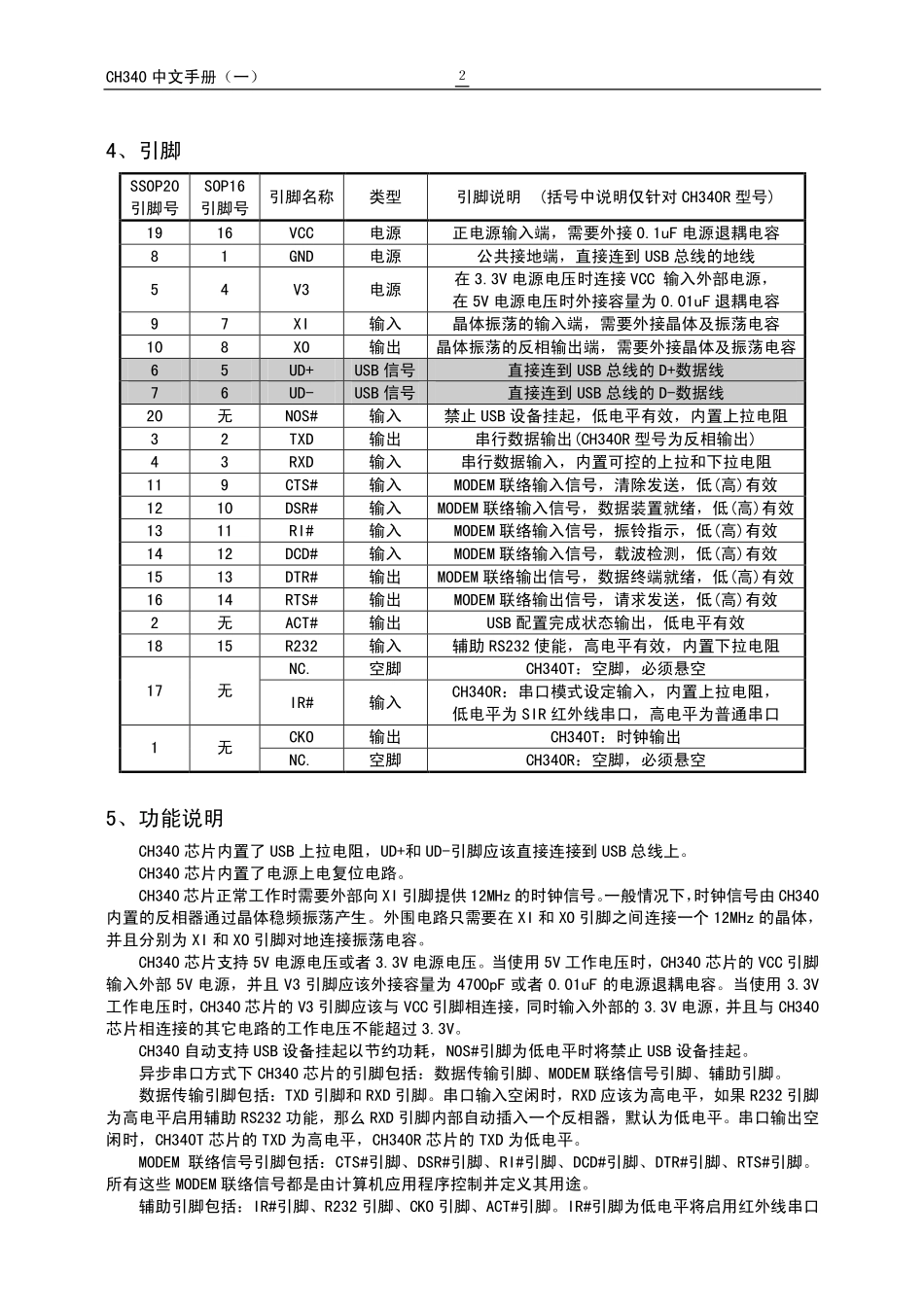

CH340中文手册（一）１USB转串口芯片CH340中文手册版本：1Ehttp://wch.cn1、概述CH340是一个USB总线的转接芯片，实现USB转串口、USB转IrDA红外或者USB转打印口。在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。有关USB转打印口的说明请参考手册（二）CH340DS2。在红外方式下，CH340外加红外收发器即可构成USB红外线适配器，实现SIR红外线通讯。2、特点●全速USB设备接口，兼容USBV2.0，外围元器件只需要晶体和电容。●仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。●计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。●硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。●支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。●通过外加电平转换器件，提供RS232、RS485、RS422等接口。●支持IrDA规范SIR红外线通讯，支持波特率2400bps到115200bps。●软件兼容CH341，可以直接使用CH341的驱动程序。●支持5V电源电压和3.3V电源电压。●提供SSOP-20和SOP-16无铅封装，兼容RoHS。3、封装封装形式塑体宽度引脚间距封装说明订货型号SSOP-205.30mm209mil0.65mm25mil超小型20脚贴片CH340TSSOP-205.30mm209mil0.65mm25mil超小型20脚贴片CH340RSOP-163.9mm150mil1.27mm50mil标准的16脚贴片CH340G异步串口UART/RS232/IrDA红外SIR转换并口打印机为USB打印机USB计算机或者其它USB主机CH340转接芯片CH340中文手册（一）２4、引脚SSOP20引脚号SOP16引脚号引脚名称类型引脚说明(括号中说明仅针对CH340R型号)1916VCC电源正电源输入端，需要外接0.1uF电源退耦电容81GND电源公共接地端，直接连到USB总线的地线54V3电源在3.3V电源电压时连接VCC输入外部电源，在5V电源电压时外接容量为0.01uF退耦电容97XI输入晶体振荡的输入端，需要外接晶体及振荡电容108XO输出晶体振荡的反相输出端，需要外接晶体及振荡电容65UD+USB信号直接连到USB总线的D+数据线76UD-USB信号直接连到USB总线的D-数据线20无NOS#输入禁止USB设备挂起，低电平有效，内置上拉电阻32TXD输出串行数据输出(CH340R型号为反相输出)43RXD输入串行数据输入，内置可控的上拉和下拉电阻119CTS#输入MODEM联络输入信号，清除发送，低(高)有效1210DSR#输入MODEM联络输入信号，数据装置就绪，低(高)有效1311RI#输入MODEM联络输入信号，振铃指示，低(高)有效1412DCD#输入MODEM联络输入信号，载波检...
