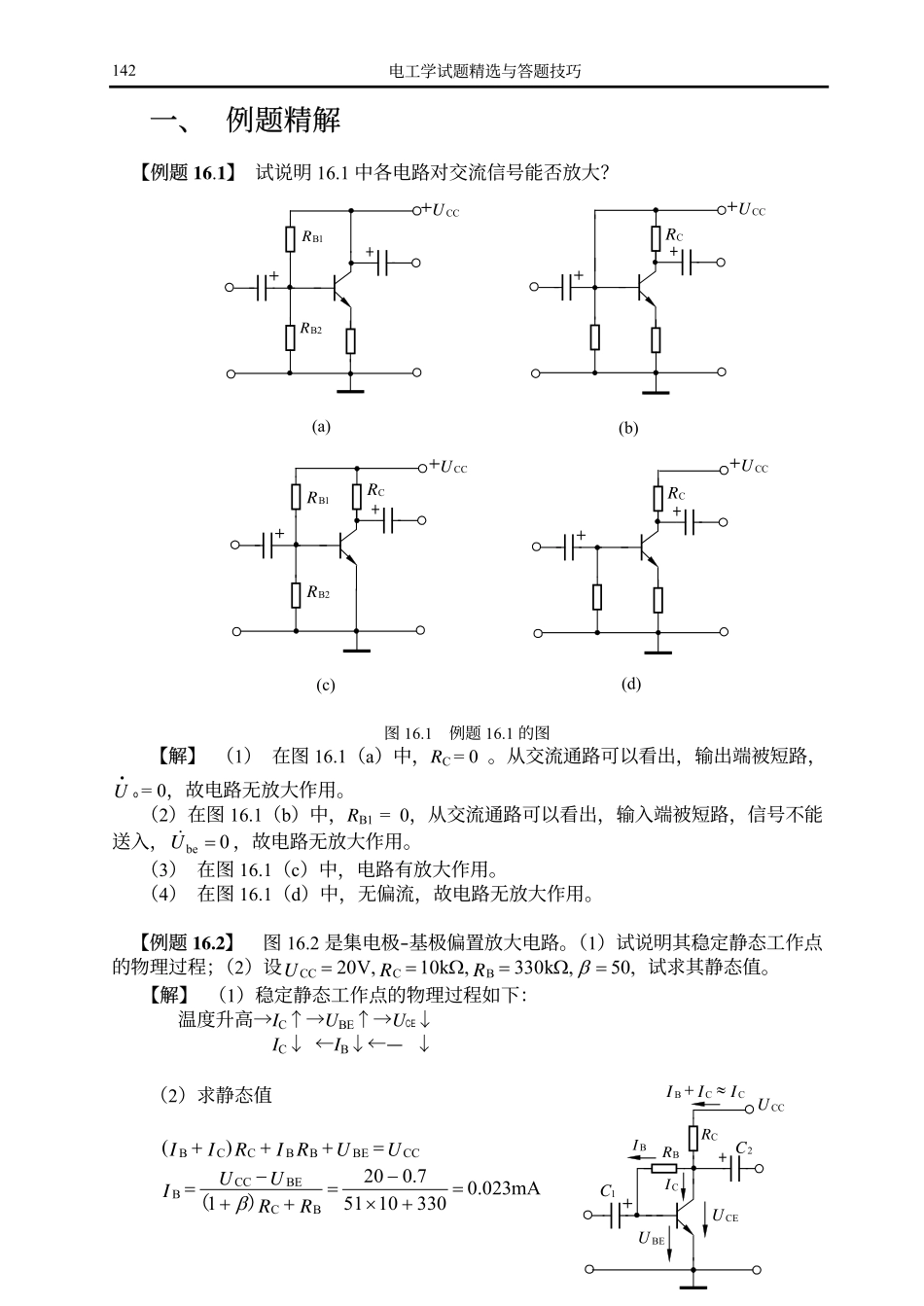

电工学试题精选与答题技巧142一、例题精解【例题16.1】试说明16.1中各电路对交流信号能否放大？图16.1例题16.1的图【解】（1）在图16.1（a）中，RC=0。从交流通路可以看出，输出端被短路，•Uo=0，故电路无放大作用。（2）在图16.1（b）中，RB1=0，从交流通路可以看出，输入端被短路，信号不能送入，0be=U&，故电路无放大作用。（3）在图16.1（c）中，电路有放大作用。（4）在图16.1（d）中，无偏流，故电路无放大作用。【例题16.2】图16.2是集电极-基极偏置放大电路。（1）试说明其稳定静态工作点的物理过程；（2）设50,,k330,k10V,20BCCC=Ω=Ω==βRRU试求其静态值。【解】（1）稳定静态工作点的物理过程如下：温度升高→IC↑→UBE↑→UCE↓IC↓←IB↓←—↓（2）求静态值UURIRIICCBEBBCCB)(=+++mA023.033010517.0201BCBECCB=+×−=++−=RRUUI）（βUCC(c)(a)(b)UCCUCC(d)R1BR1BRB2RCRCRCRB2UCCUCCRBRCC1C2IBICUBEUCEIIICCB≈+第十六章基本放大电路143mA15.1023.050BC=×==IIβV5.81015.120CCCCCE=×−=−=RIUU图16.2例题16.2的图【例题16.3】电压放大倍数是放大电路的一个重要性能指标，是否可以通过选用电流放大系数β较高的三极管来获得较高的电压放大倍数？如果增大三极管的静态工作电流，是否能提高电压放大倍数？【解】在图16.3（a）、（b）所示的固定偏置和分压式偏置的共射放大电路中，电压放大倍数的表达式均为rRAbeLu′−=β&，似乎两者的电压放大倍数都将随着β的上升以同样的比例增大，实际却不然。因为rbe的表达式为Ω++=]mA)(mV)(26)1(300[EbeIrβ。在固定偏流式放大电路中，当β增大时，IB基本不变，而IE将增大，故rbe也基本不变。因此，在不失真的条件下，Au将随着β的增大基本上按同样的比例增大。对于分压式偏置共射放大电路，当β增大时，IE基本不变，故rbe几乎与β成正比增加，致使Au基本不变。如果适当地加大三极管的静态工作电流IE，在没有饱和的情况下，rbe值减小，放大倍数Au增加。因此，增加IE是提高共射放大电路电压放大倍数的一个有效措施。但应指出，随着rbe的减小、Au的增加，输入电阻ri却减小了。(a)固定偏置放大电路(b)分压式放大电路图16.3例题16.3的图【例题16.4】图16.4所示的分压式偏置放大电路中，已知Ω==k3.3V,12CCCRU，,600,k1.5,k3.1,200,k10,k33SLE2E1B2B1Ω=Ω=Ω=Ω=Ω=Ω=RRRRRR晶体管为PNP型锗管。试计算该电路：（1）β=50时的静态值、电压放大倍数、输入电阻和输出电阻；（2）换用β=100的晶体管...
