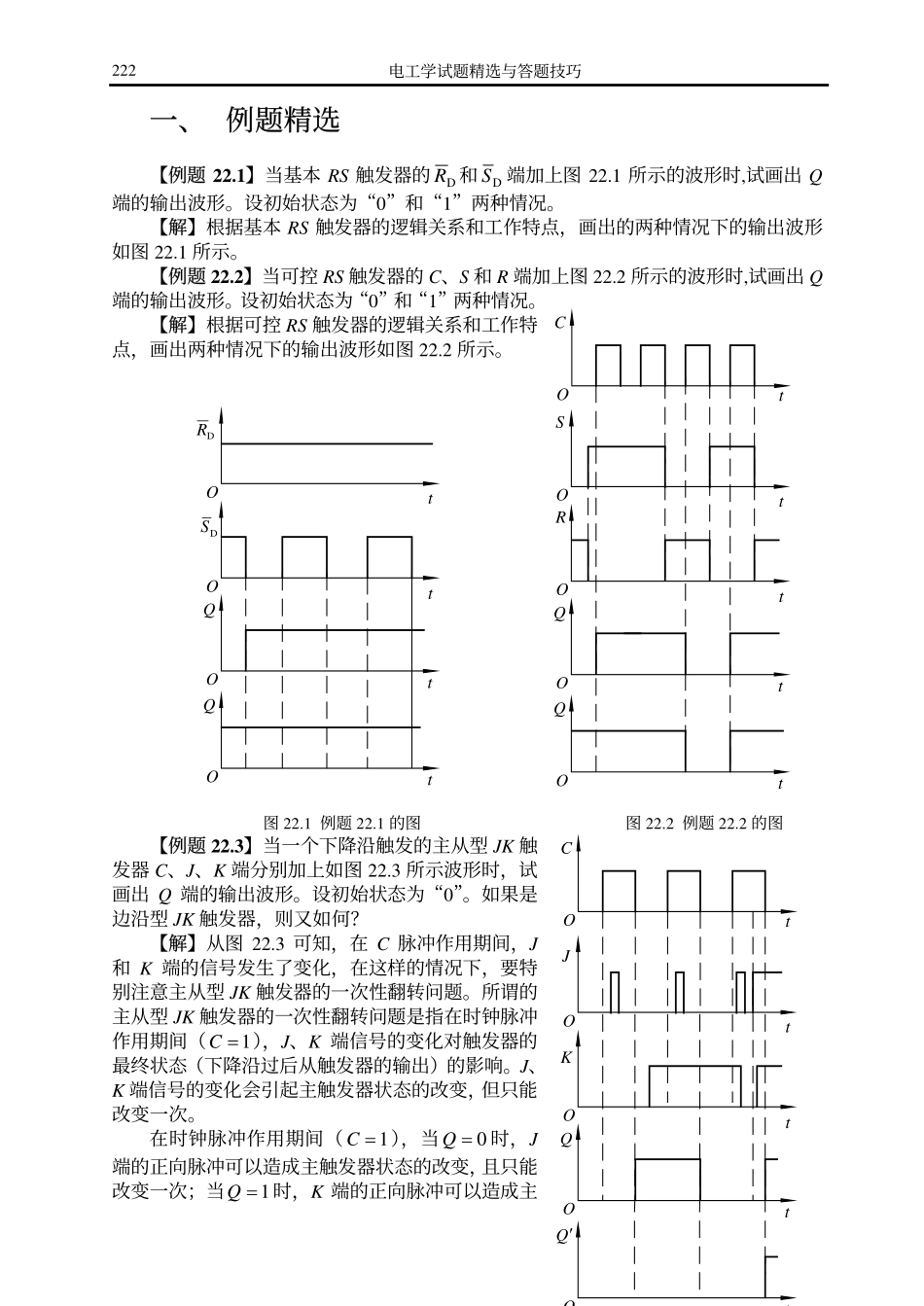

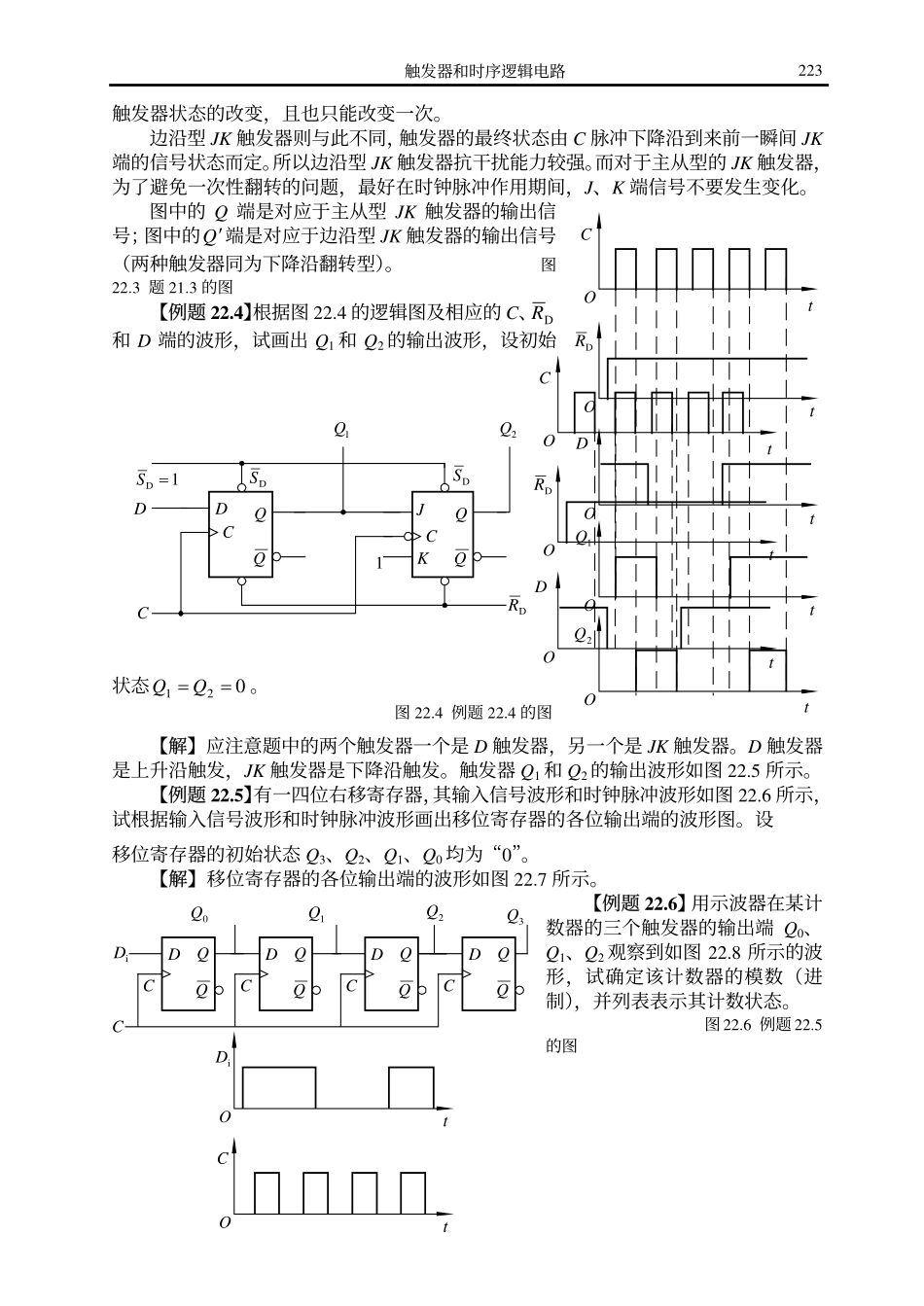

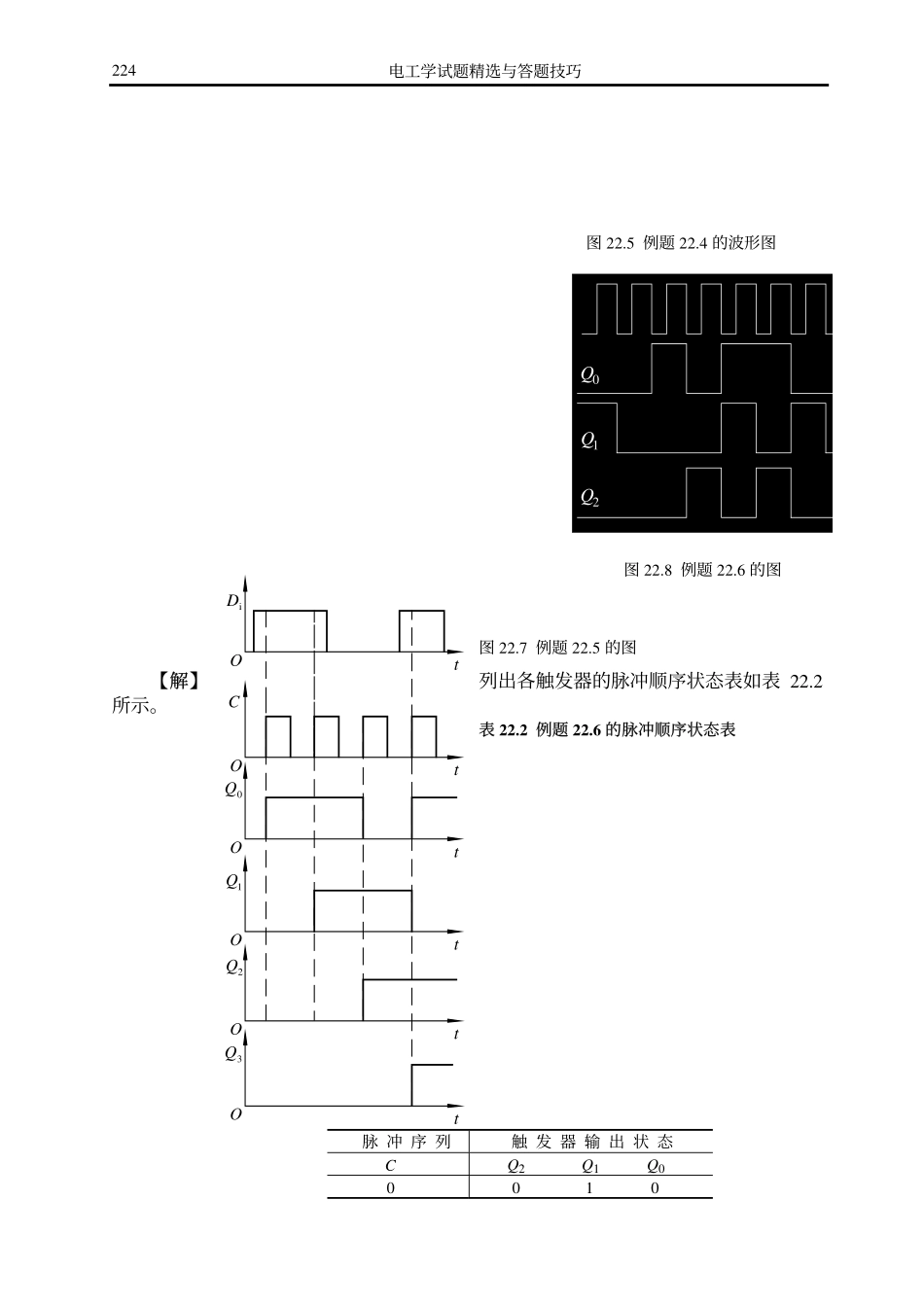

电工学试题精选与答题技巧222一、例题精选【例题22.1】当基本RS触发器的DR和DS端加上图22.1所示的波形时,试画出Q端的输出波形。设初始状态为“0”和“1”两种情况。【解】根据基本RS触发器的逻辑关系和工作特点，画出的两种情况下的输出波形如图22.1所示。【例题22.2】当可控RS触发器的C、S和R端加上图22.2所示的波形时,试画出Q端的输出波形。设初始状态为“0”和“1”两种情况。【解】根据可控RS触发器的逻辑关系和工作特点，画出两种情况下的输出波形如图22.2所示。RSOOOtttCOtOtQQOtRDOtOtOtQQSD图22.1例题22.1的图图22.2例题22.2的图【例题22.3】当一个下降沿触发的主从型JK触发器C、J、K端分别加上如图22.3所示波形时，试画出Q端的输出波形。设初始状态为“0”。如果是边沿型JK触发器，则又如何？KJOtCOtOtOtOQQ′【解】从图22.3可知，在C脉冲作用期间，J和K端的信号发生了变化，在这样的情况下，要特别注意主从型JK触发器的一次性翻转问题。所谓的主从型JK触发器的一次性翻转问题是指在时钟脉冲作用期间（C），J、K端信号的变化对触发器的最终状态（下降沿过后从触发器的输出）的影响。J、K端信号的变化会引起主触发器状态的改变，但只能改变一次。1=在时钟脉冲作用期间（1=C），当0=Q时，J端的正向脉冲可以造成主触发器状态的改变，且只能改变一次；当1=Q时，K端的正向脉冲可以造成主触发器和时序逻辑电路223触发器状态的改变，且也只能改变一次。边沿型JK触发器则与此不同，触发器的最终状态由C脉冲下降沿到来前一瞬间JK端的信号状态而定。所以边沿型JK触发器抗干扰能力较强。而对于主从型的JK触发器，为了避免一次性翻转的问题，最好在时钟脉冲作用期间，J、K端信号不要发生变化。图中的Q端是对应于主从型JK触发器的输出信号；图中的端是对应于边沿型JK触发器的输出信号（两种触发器同为下降沿翻转型）。图22.3题21.3的图Q′【例题22.4】根据图22.4的逻辑图及相应的C、DR和D端的波形，试画出Q1和Q2的输出波形，设初始状态Q。021==QO图22.4例题22.4的图tttOtOOttRDDCOO1Q2QttOQQCSDRDKJQQCDSDCD1D=SORDDC1Q2Q1【解】应注意题中的两个触发器一个是D触发器，另一个是JK触发器。D触发器是上升沿触发，JK触发器是下降沿触发。触发器Q1和Q2的输出波形如图22.5所示。【例题22.5】有一四位右移寄存器，其输入信号波形和时钟脉冲波形如图22.6所示，试根据输入信号波形和时钟脉冲波形画出移位寄存器的各位输出端的波形图。设移位寄存器的初始状态Q3...
