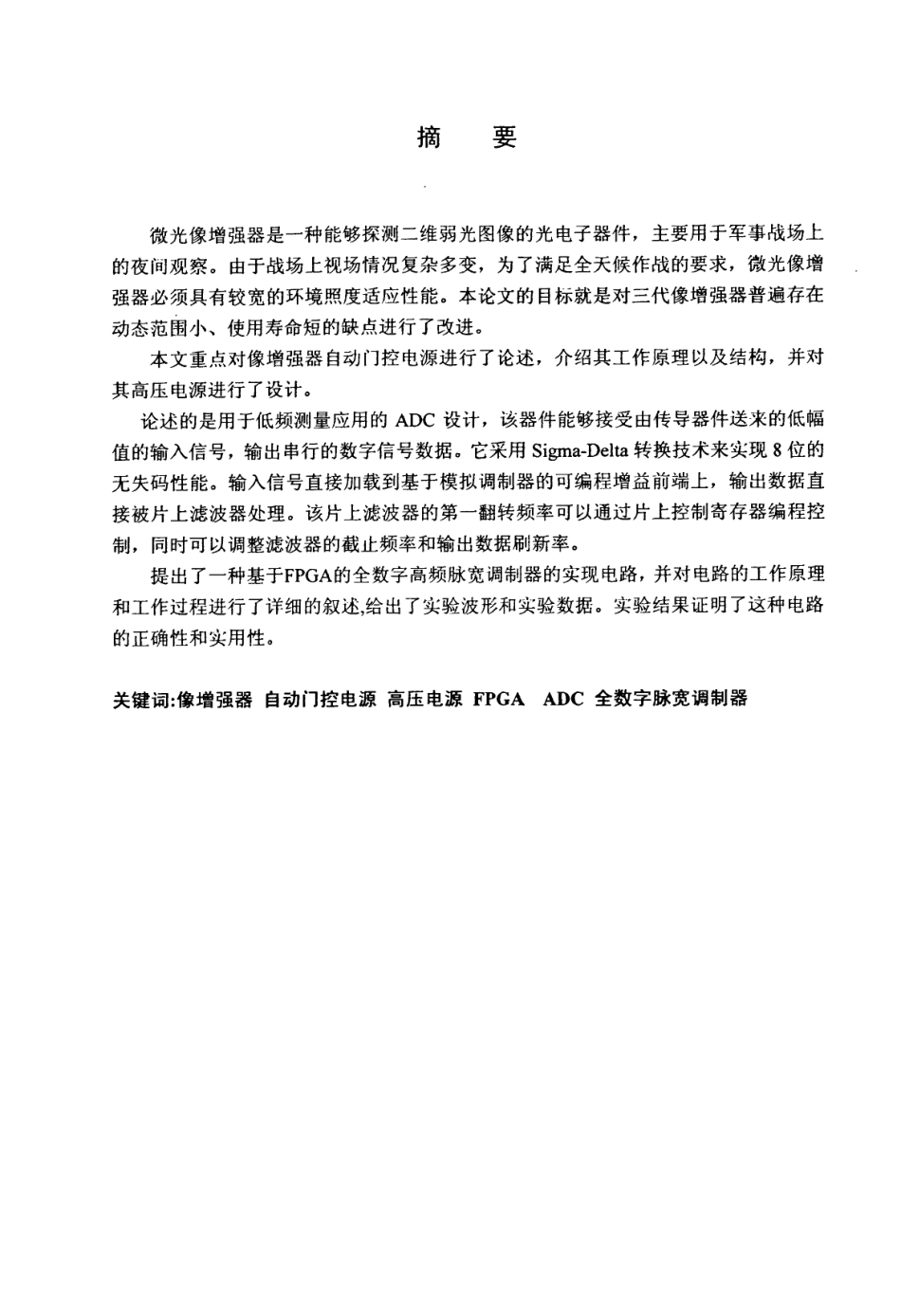

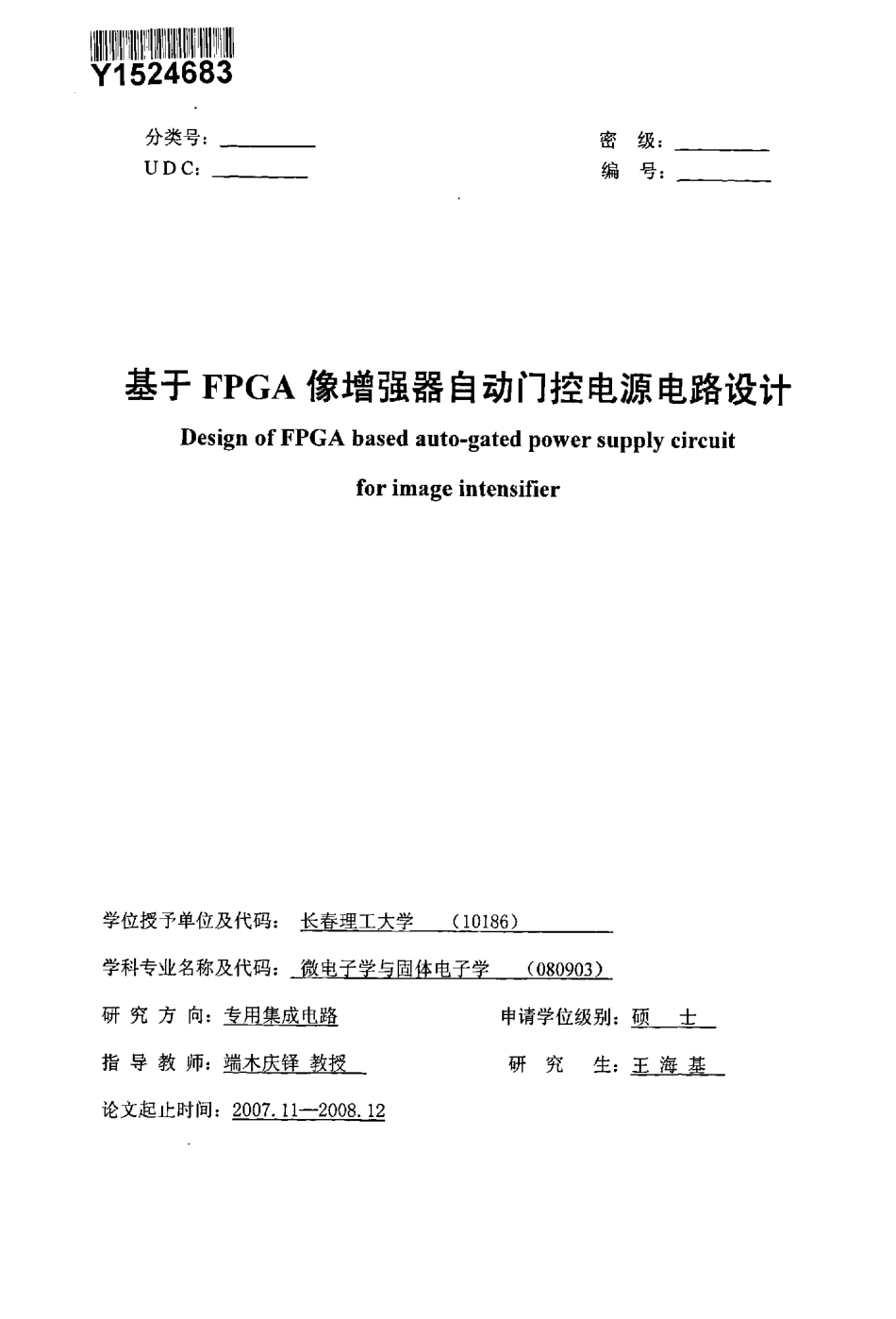

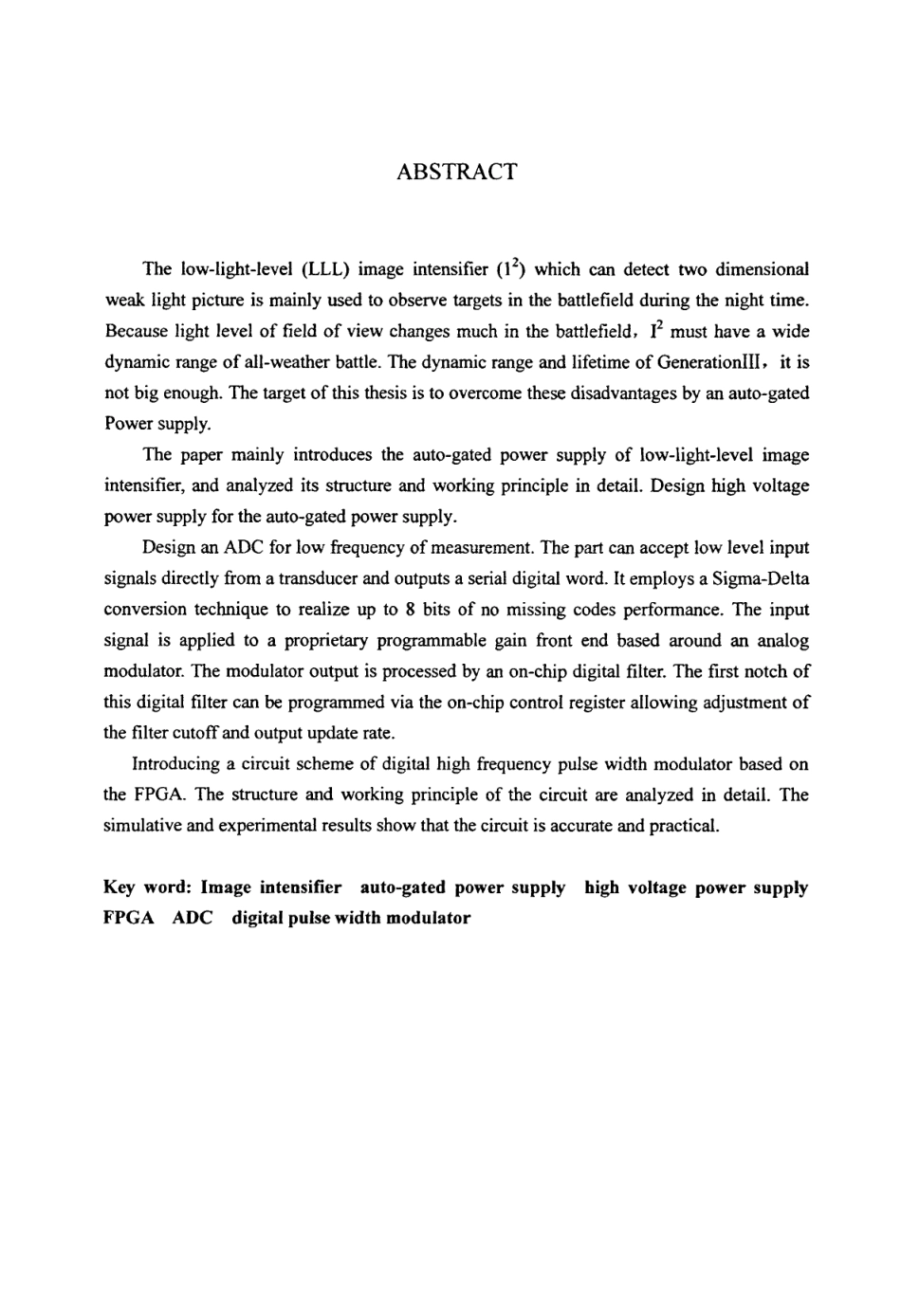

分类号UDC：密级编号基于FPGA像增强器自动门控电源电路设计DesignofFPGAbasedauto-gatedpowersupplycircuitforimageintensifier学位授予单位及代码：篮壹理王太堂(!!!g§2学科专业名称及代码：微电王堂皇固佳电王堂(QgQ2Q32研究方向：童旦塞虞鱼堕申请学位级别：亟±指导教师：当查庭堡麴援研究生：垂盘蕉论文起止时间：垫07．11—2008．12摘要微光像增强器是一种能够探N--维弱光图像的光电子器件，主要用于军事战场上的夜间观察。由于战场上视场情况复杂多变，为了满足全天候作战的要求，微光像增强器必须具有较宽的环境照度适应性能。本论文的目标就是对三代像增强器普遍存在动态范围小、使用寿命短的缺点进行了改进。本文重点对像增强器自动门控电源进行了论述，介绍其工作原理以及结构，并对其高压电源进行了设计。论述的是用于低频测量应用的ADC设计，该器件能够接受由传导器件送来的低幅值的输入信号，输出串行的数字信号数据。它采用Sigma-Delta转换技术来实现8位的无失码性能。输入信号直接加载到基于模拟调制器的可编程增益前端上，输出数据直接被片上滤波器处理。该片上滤波器的第一翻转频率可以通过片上控制寄存器编程控制，同时可以调整滤波器的截止频率和输出数据刷新率。提出了一种基于FPGA的全数字高频脉宽调制器的实现电路，并对电路的工作原理和工作过程进行了详细的叙述，给出了实验波形和实验数据。实验结果证明了这种电路的正确性和实用性。关键词：像增强器自动门控电源高压电源FPGAADC全数字脉宽调制器ABSTRACTThelow-light—level(LLL)imageintensifier(12)whichcandetect似odlmenslon砒weaklightpictureismainlyusedtoobservetargetsinthebattlefieldduringthen1曲‘‘1me·Becauselightleveloffieldofviewchangesmuchinthebattlefield，I‘musthaveawldedvnamicrangeofall—weatherbattle．ThedynamicrangeandlifetimeofGenerationl王l，it1snotbigenou曲．ne嘲etofthisthesisistoovercomethesedisadVantagesby孤auto—gatedPowersupply．Thep聊mainlyintroducestheauto-gatedpowersupplyoflow-light-1wel1mageintensifier，andanalyzeditsstructureandworkingprincipleindetail·DesignK曲Vol‘agepowersupplyfortheauto—gatedpoWersupply·．．DesignaIlADCforlowfrequencyofmeasurement．ThepartcanacceptlowleVel1nputsignalsdirectlyfromatransducerandoutputsaserialdigitalword·ItemploysaS19ma-DeItaconVerSion...
