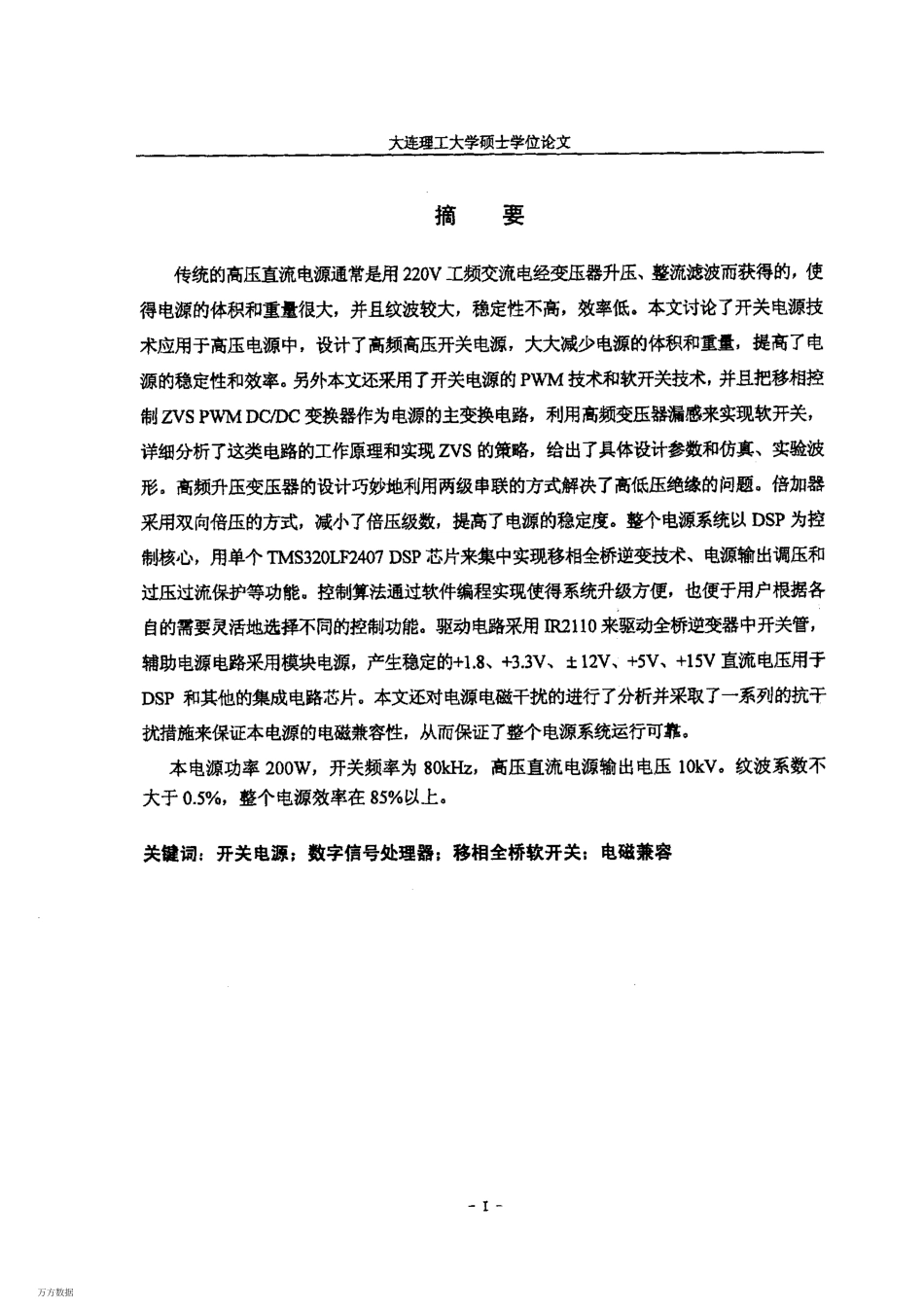

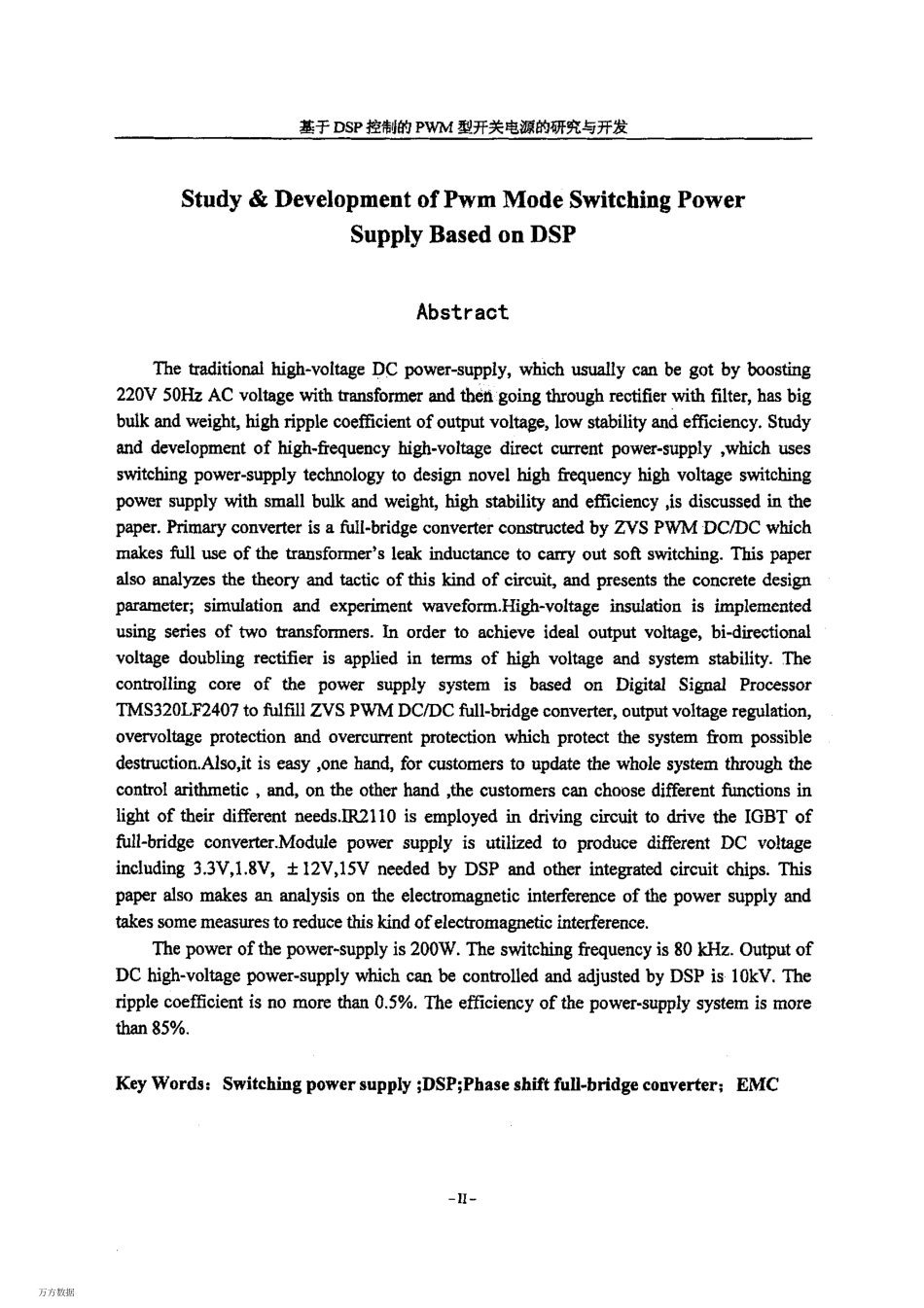

大连理工大学硕士学位论文摘要传统的高压直流电源通常是用220V工频交流电经变压器升压、整流滤波而获得的，使得电源的体积和重量很大，并且纹波较大，稳定性不高，效率低。本文讨论了开关电源技术应用于高压电源中，设计了高频高压开关电源，大大减少电源的体积和重量，提高了电源的稳定性和效率。另外本文还采用了开关电源的PWM技术和软开关技术，并且把移相控制ZVSPWMDUE〔变换器作为电源的主变换电路，利用高频变压器漏感来实现软开关，详细分析了这类电路的工作原理和实现ZVS的策略，给出了具体设计参数和仿真、实验波形。高频升压变压器的设计巧妙地利用两级串联的方式解决了高低压绝缘的问题。倍加器采用双向倍压的方式，减小了倍压级数，提高了电源的稳定度。整个电源系统以DSP为控制核心，用单个TMS32OLF2407DSP芯片来集中实现移相全桥逆变技术、电源输出调压和过压过流保护等功能。控制算法通过软件编程实现使得系统升级方便，也便于用户根据各自的需要灵活地选择不同的控制功能.驱动电路采用IR2110来驱动全桥逆变器中开关管，辅助电源电路采用模块电源，产生稳定的+1.8,+33V、土12V,+5V,+15V直流电压用于DSP和其他的集成电路芯片。本文还刘电源电磁干扰的进行了分析并采取了一系列的抗干扰措施来保证本电源的电磁兼容性，从而保证了整个电源系统运行可靠。本电源功率20OW，开关频率为80kHz，高压直流电源输出电压lOkV。纹波系数不大于0.5%,整个电源效率在85%以上.关键词:开关电源;数字信号处理器;移相全桥软开关:电磁兼容万方数据基于DSP控制的PWM型开关电源的研究与开发Study&DevelopmentofPwmModeSwitchingPowerSupplyBasedonDSPAbstractThetraditionalhigh-voltageDCpower-supply,whichusuallycanbegotbyboosting220V50HzACvoltagewithtransformerandthengoingthroughrectifierwithfilter,hasbigbulkandweight,highripplecoefficientofoutputvoltage,lowstabilityandefficiency.Studyanddevelopmentofhigh-frequencyhigh-voltagedirectcurrentpower-supply,whichusesswitchingpower-supplytechnologytodesignnovelhighfrequencyhighvoltageswitchingpowersupplywithsmallbulkandweight,highstabilityandefficiency,isdiscussedinthepaper.Primaryconverterisafull-bridgeconverterconstructedbyZVSPWMDC/DCwhichmakesfulluseofthetransformer'sleakinductancetocarryoutsoftswitching.Thispaperalsoanalyzesthetheoryandtacticofthisk...
