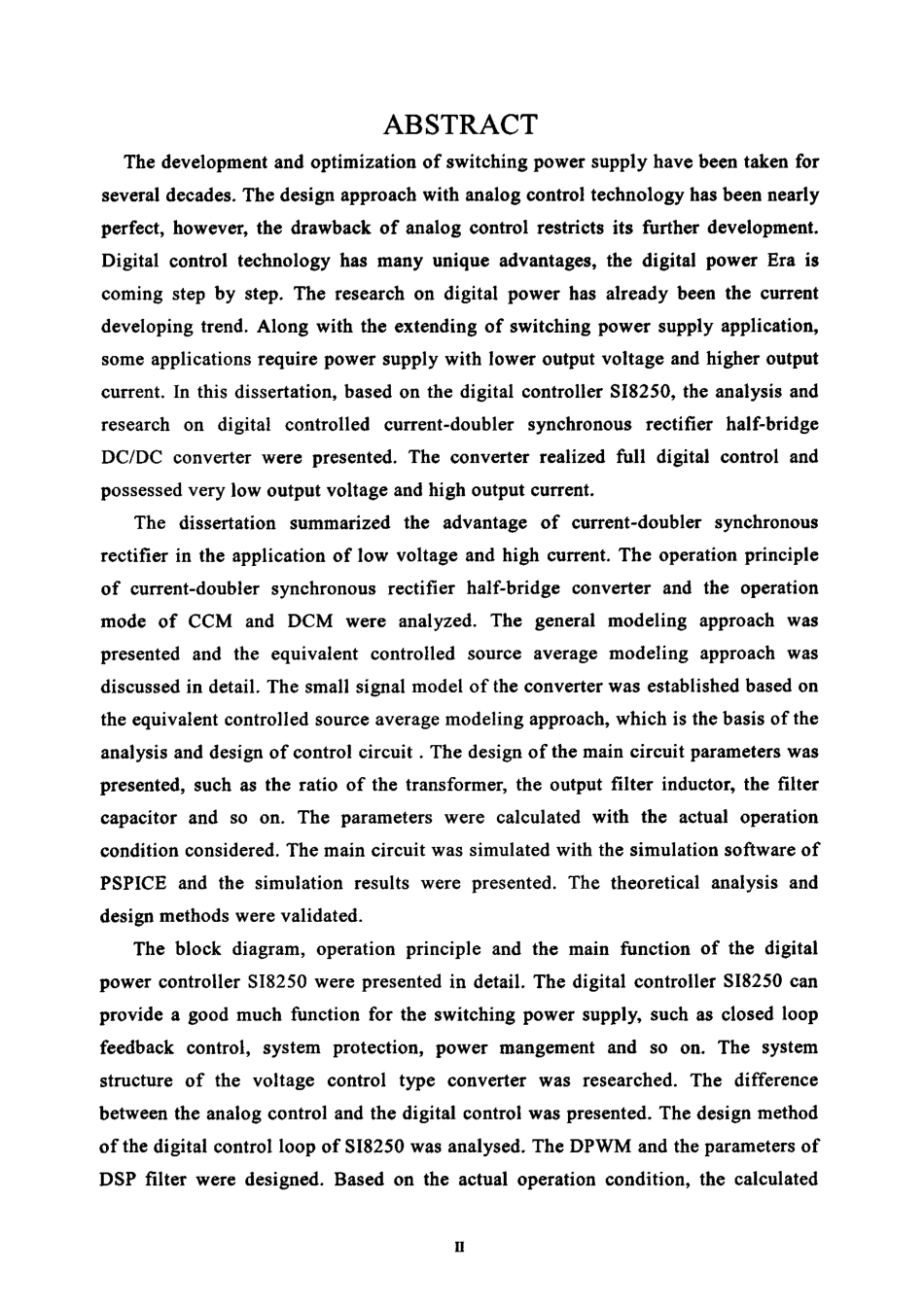

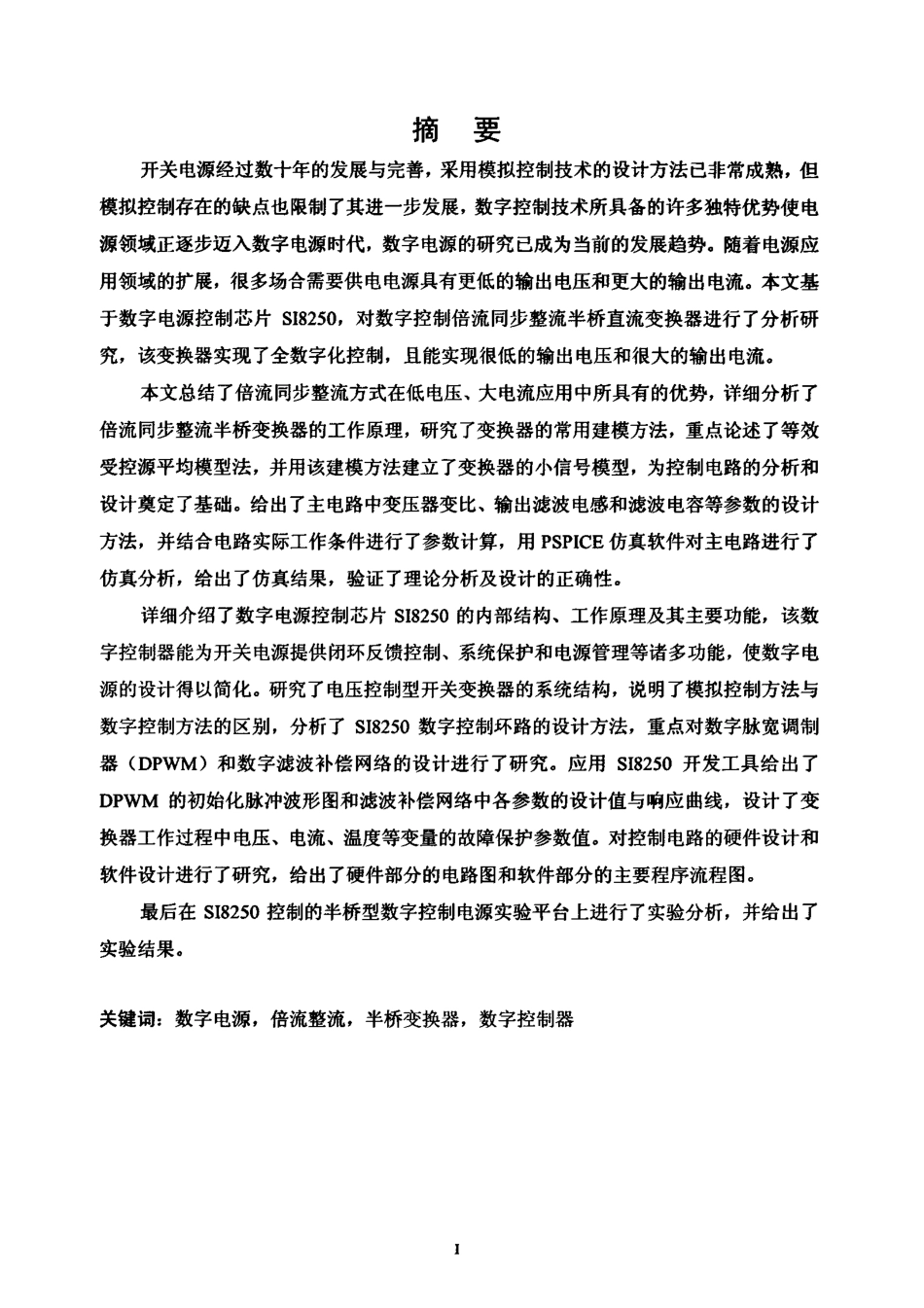

摘要开关电源经过数十年的发展与完善，采用模拟控制技术的设计方法已非常成熟，但模拟控制存在的缺点也限制了其进一步发展，数字控制技术所具备的许多独特优势使电源领域正逐步迈入数字电源时代，数字电源的研究已成为当前的发展趋势。随着电源应用领域的扩展，很多场合需要供电电源具有更低的输出电压和更大的输出电流。本文基于数字电源控制芯片518250，对数字控制倍流同步整流半桥直流变换器进行了分析研究，该变换器实现了全数字化控制，且能实现很低的输出电压和很大的输出电流。本文总结了倍流同步整流方式在低电压、大电流应用中所具有的优势，详细分析了倍流同步整流半桥变换器的工作原理，研究了变换器的常用建模方法，重点论述了等效受控源平均模型法，并用该建模方法建立了变换器的小信号模型，为控制电路的分析和设计奠定了基础。给出了主电路中变压器变比、输出滤波电感和滤波电容等参数的设计方法，并结合电路实际工作条件进行了参数计算，用PSPIcE仿真软件对主电路进行了仿真分析，给出了仿真结果，验证了理论分析及设计的正确性。详细介绍了数字电源控制芯片518250的内部结构、工作原理及其主要功能，该数字控制器能为开关电源提供闭环反馈控制、系统保护和电源管理等诸多功能，使数字电源的设计得以简化。研究了电压控制型开关变换器的系统结构，说明了模拟控制方法与数字控制方法的区别，分析了518250数字控制环路的设计方法，重点对数字脉宽调制器(DPWM)和数字滤波补偿网络的设计进行了研究。应用518250开发工具给出了DPWM的初始化脉冲波形图和滤波补偿网络中各参数的设计值与响应曲线，设计了变换器工作过程中电压、电流、温度等变量的故障保护参数值。对控制电路的硬件设计和软件设计进行了研究，给出了硬件部分的电路图和软件部分的主要程序流程图。最后在518250控制的半桥型数字控制电源实验平台上进行了实验分析，并给出了实验结果。关键词:数字电源，倍流整流，半桥变换器，数字控制器ABSTRACTThedeveloPmeniandoPtimizationofswitchingPowersuPPlyhavebeentakenforseveraldecades.ThedesignaPProachwithanalogconiroltechnologyhasbeennearlyPerfect，however，thedrawbackofanalogcontrolrestrictsitsfortherdeveloPm.nt.Digitalcontroltechnologyhasmanyuniqueadvantages，thedigitalPowerEraiscomingstePbysteP.TheresearchondigitalPowerhasalreadybeenthecurentdeveloPingtrend.AlongwiththeextendingofswitchingPo...
