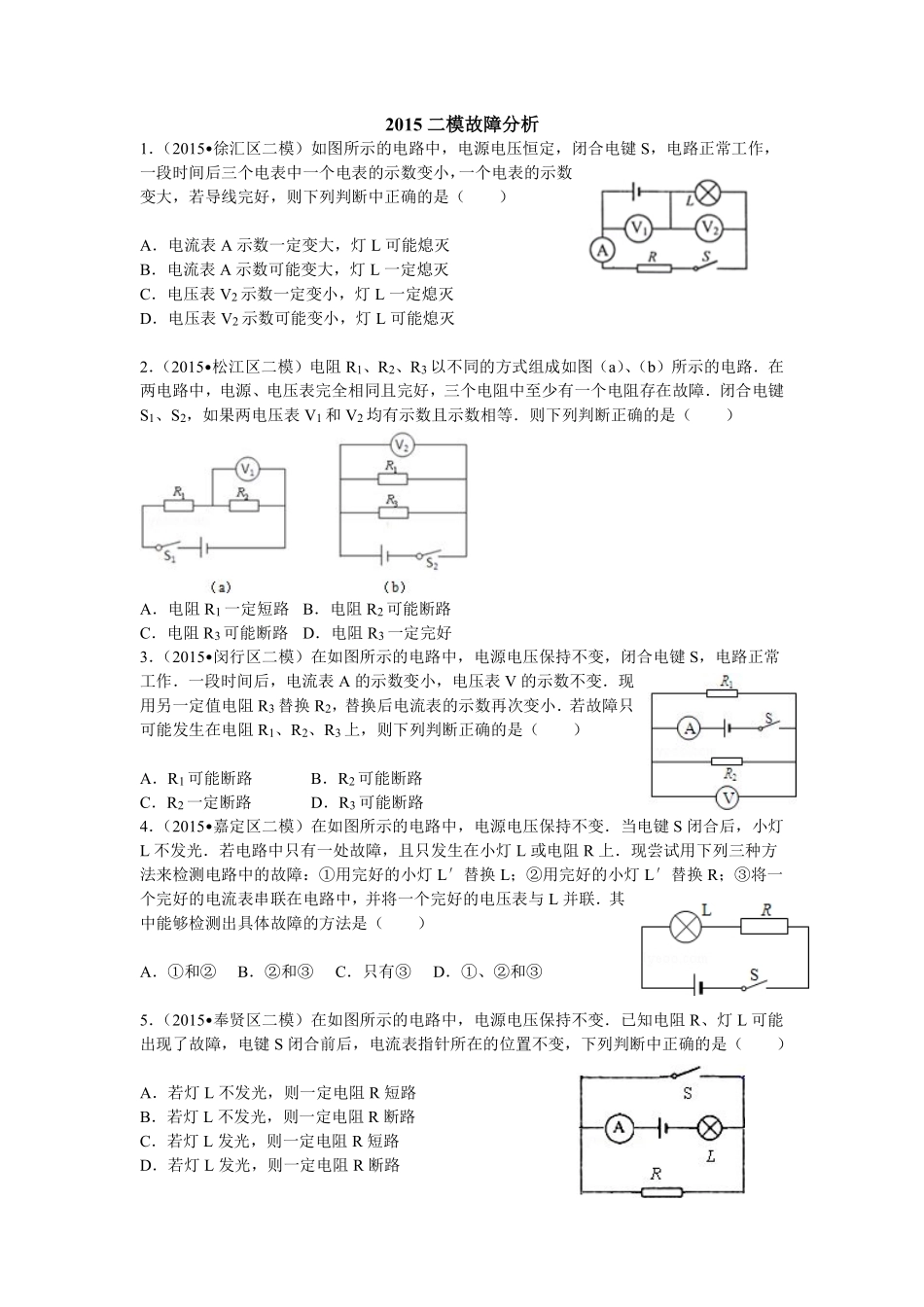

2015二模故障分析1．（2015•徐汇区二模）如图所示的电路中，电源电压恒定，闭合电键S，电路正常工作，一段时间后三个电表中一个电表的示数变小，一个电表的示数变大，若导线完好，则下列判断中正确的是（）A．电流表A示数一定变大，灯L可能熄灭B．电流表A示数可能变大，灯L一定熄灭C．电压表V2示数一定变小，灯L一定熄灭D．电压表V2示数可能变小，灯L可能熄灭2．（2015•松江区二模）电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路．在两电路中，电源、电压表完全相同且完好，三个电阻中至少有一个电阻存在故障．闭合电键S1、S2，如果两电压表V1和V2均有示数且示数相等．则下列判断正确的是（）A．电阻R1一定短路B．电阻R2可能断路C．电阻R3可能断路D．电阻R3一定完好3．（2015•闵行区二模）在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．一段时间后，电流表A的示数变小，电压表V的示数不变．现用另一定值电阻R3替换R2，替换后电流表的示数再次变小．若故障只可能发生在电阻R1、R2、R3上，则下列判断正确的是（）A．R1可能断路B．R2可能断路C．R2一定断路D．R3可能断路4．（2015•嘉定区二模）在如图所示的电路中，电源电压保持不变．当电键S闭合后，小灯L不发光．若电路中只有一处故障，且只发生在小灯L或电阻R上．现尝试用下列三种方法来检测电路中的故障：①用完好的小灯L′替换L；②用完好的小灯L′替换R；③将一个完好的电流表串联在电路中，并将一个完好的电压表与L并联．其中能够检测出具体故障的方法是（）A．①和②B．②和③C．只有③D．①、②和③5．（2015•奉贤区二模）在如图所示的电路中，电源电压保持不变．已知电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则一定电阻R短路B．若灯L不发光，则一定电阻R断路C．若灯L发光，则一定电阻R短路D．若灯L发光，则一定电阻R断路6．（2015•浦东新区模拟）在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R上，为查找具体的故障原因，以下方法中可行的是（）A．在电路中接入一个电流表B．在R两端并联一个电压表C．在L两端并联一个电压表D．用另一完好的小灯替换R7．（2015•闸北区二模）某同学在探究串联电路电流规律的实验中，按图连接好电路，闭合电键S后，两灯均不发光．为了检测电路故障，他做了以下操作：将电压表分别连...
