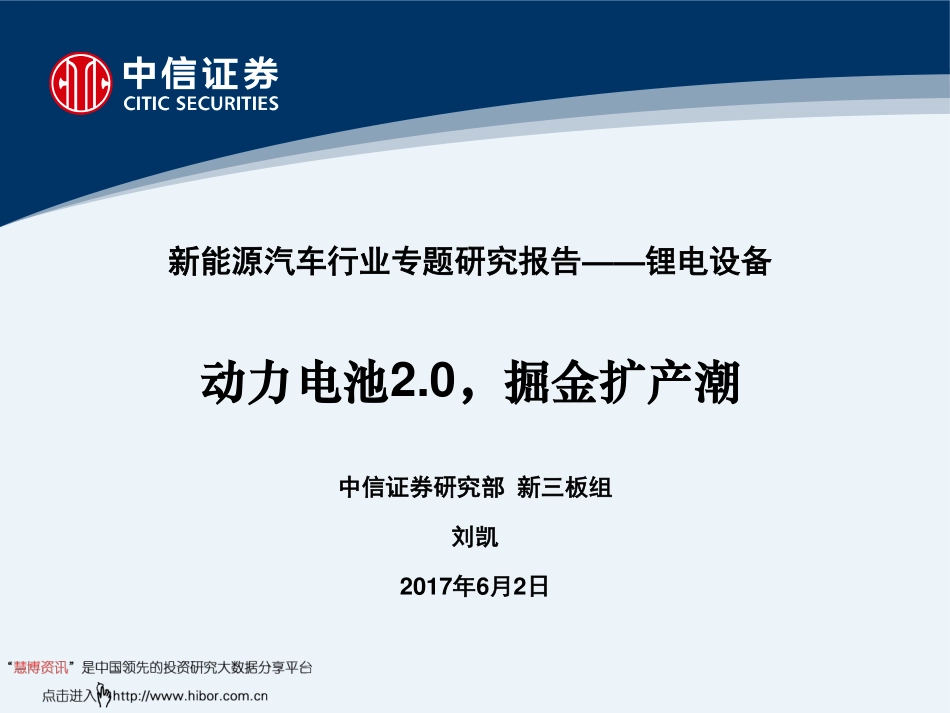

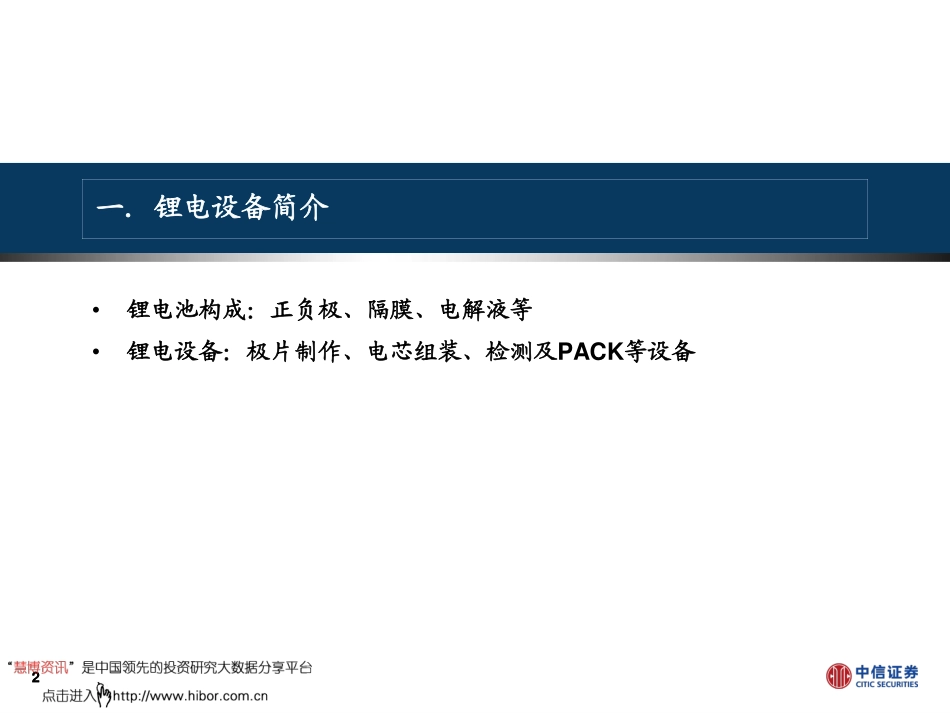

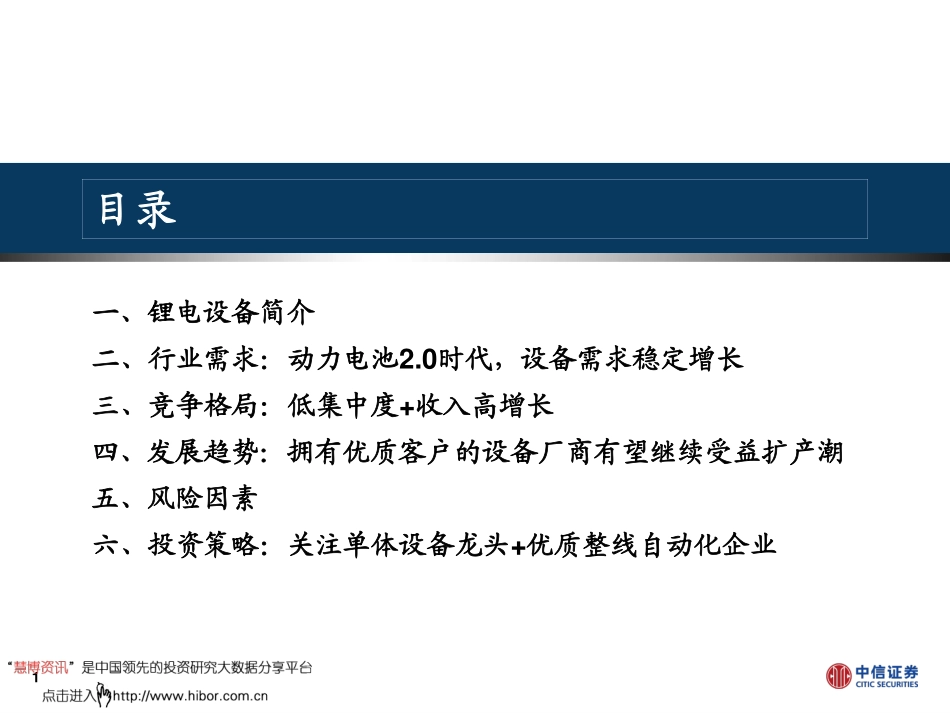

动力电池2.0，掘金扩产潮新能源汽车行业专题研究报告——锂电设备中信证券研究部新三板组刘凯2017年6月2日1目录一、锂电设备简介二、行业需求：动力电池2.0时代，设备需求稳定增长三、竞争格局：低集中度+收入高增长四、发展趋势：拥有优质客户的设备厂商有望继续受益扩产潮五、风险因素六、投资策略：关注单体设备龙头+优质整线自动化企业22一．锂电设备简介•锂电池构成：正负极、隔膜、电解液等•锂电设备：极片制作、电芯组装、检测及PACK等设备31.锂电池构成：正负极、隔膜、电解液等（1/2）资料来源：中信证券研究部绘制锂电池分类-按应用领域区分按照应用领域，锂电池主要分为：动力锂电池：应用于新能源汽车消费锂电池：应用于手机、电脑等储能锂电池：用于太阳能、风能的储能41.锂电池构成：正负极、隔膜、电解液等（2/2）资料来源：锂电中国，中信证券研究部资料来源：赢合科技招股说明书等，中信证券研究部绘制锂电池产业链锂电池结构图锂电池构成：正极、负极、电解液、隔膜等锂电设备：电芯制造、电池检测、电池组装等设备52.锂电设备：极片制作、电芯组装、检测及PACK等设备（1/2）资料来源：赢合科技、中科华联公司公告等，中信证券研究部绘制锂电池生产流程62.锂电设备：极片制作、电芯组装、检测及PACK等设备（2/2）资料来源：赢合科技、中科华联公司公告等，中信证券研究部绘制锂电池生产工艺流程及对应设备分类工艺流程工艺简介设备前端搅拌对正负极材料和溶剂进行搅拌，液体与液体、液体与固体物料之间的相互混合、溶解、分散真空搅拌机涂布在金属箔片上涂布浆料，烘干后制成正极和负极极片涂布机辊压压实涂布后的极片，提高电池的能量密度辊压机分切将整卷极片切成窄片分条机制片包括极耳焊接、贴保护胶纸、极耳包胶或使用激光切割成型极耳等极耳焊接制片机、激光极耳成型制片机模切将分切后的极片冲切成型，用于后续的卷绕或叠片工艺模切机中端卷绕将极片卷绕成锂离子电池的电芯圆柱卷绕机、方形卷绕机叠片将单体极片叠成锂离子电池的电芯叠片机入壳焊接将电芯装入外壳，并对顶盖板等进行焊接，滚槽等入壳机、激光焊接机、滚槽机等烘干对焊接后、注液前的电芯进行干燥自动化真空干燥设备注液将电解液注入电芯中注液机封口及清洗包括封口、清洗及喷码等密封钉焊接机、清洗机等后端化成、分容将做好的电池激活；分容检测是测试电池的容量和其他电性能测试化成柜、分容柜PACK包括电芯测试、连接组装、外壳包装、可靠...
