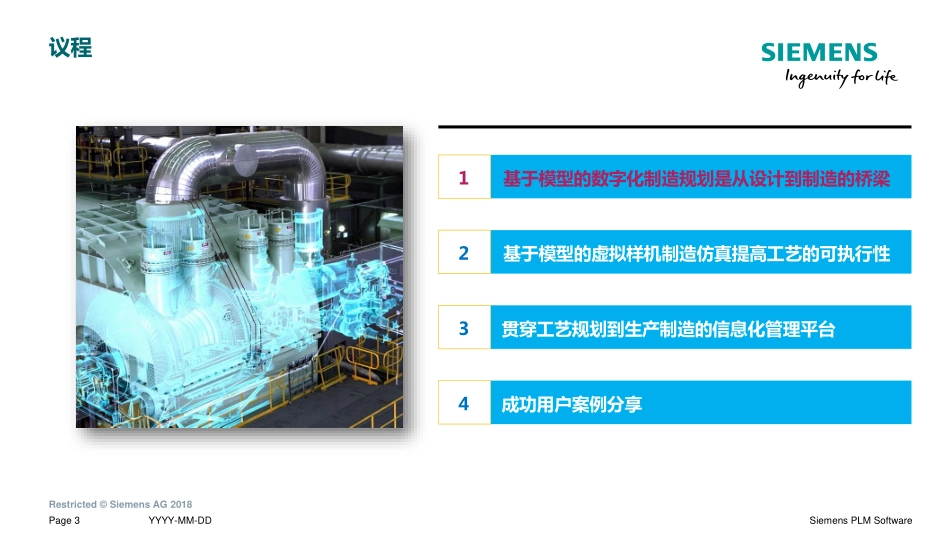

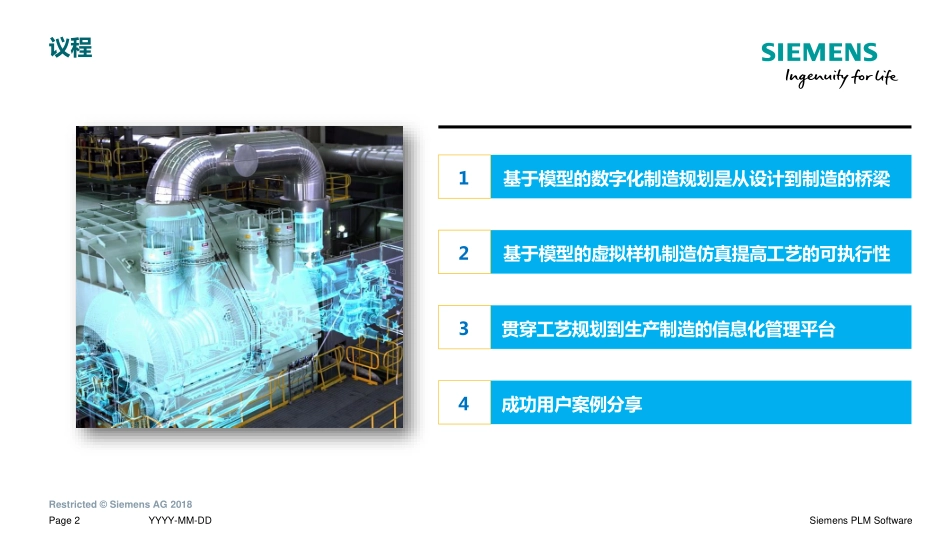

基于模型的汽车零部件虚拟工艺制造解决方案西门子工业软件（上海）有限公司,汪锐Realizeinnovation.Restricted©SiemensAG2018Restricted©SiemensAG2018YYYY-MM-DDPage2SiemensPLMSoftware议程基于模型的数字化制造规划是从设计到制造的桥梁13贯穿工艺规划到生产制造的信息化管理平台基于模型的虚拟样机制造仿真提高工艺的可执行性24成功用户案例分享Restricted©SiemensAG2018YYYY-MM-DDPage3SiemensPLMSoftware议程基于模型的数字化制造规划是从设计到制造的桥梁13贯穿工艺规划到生产制造的信息化管理平台基于模型的虚拟样机制造仿真提高工艺的可执行性24成功用户案例分享Restricted©SiemensAG2018SiemensPLMSoftware数字化制造平台实现制造全价值链的贯通基于虚拟环境中准确的表达智能工厂模型，进行仿真验证和优化，，并管理整个制造过程Restricted©SiemensAG2018SiemensPLMSoftware传统工艺过程管理的能力不能满足当前企业发展的需求1.工艺过程管理编制的工艺没有验证手段，不能可靠地保证在生产现场工艺能被有效地实施2.工艺过程管理“甩钢笔”式的应用主要作为文档编辑的工具，基本上没有管理的功能3.工艺过程管理通常需要借助PDM的管理功能，零件的工艺卡片作为附件形式保存在PDM对应零件节点下，对带有中间状态（IPA）的情况难以处理。4.工艺过程管理通常是二维应用，三维设计难以被工艺过程管理所利用，工艺附图通常需要重新绘制、CAM加工所用零件通常要重新建模5.工艺过程管理工艺的重用主要以复制修改整本工艺为主6.资源管理薄弱，难以准确统计产品所需要的工装、设备等7.设计工艺有效协同困难Restricted©SiemensAG2018SiemensPLMSoftware基于模型的工艺管理、制造管理、虚拟仿真技术解决方案Restricted©SiemensAG2018SiemensPLMSoftware闭环的集成制造环境•ProductFunctional•ProgramTargets(Cost/Time)•ProductionVolume•SupplierManagement产品需求1•FitandFunction(GD&T)•CAE/Testing(LMS)•VariationAnalysis(VA)•CastandMold产品设计DM2•MES/ERP(FeedOnly)•Shop-FloorConnect(DNC)•ToolDataManagement•Specs/Dwgs/Setup产品制造DM7•DataCollection(Gauge/CMM)•ReportingandAnalytics•RootCause(KnowCapture)•GlobalQuality(DPV)检测DM8•FacilityLayout•CapacityandRouting•Integration(Schedule/Timing)•CostVirtualCommissioning工厂规划•DetermineSetup(s)•MachineToolCharacteristics•Operation...
