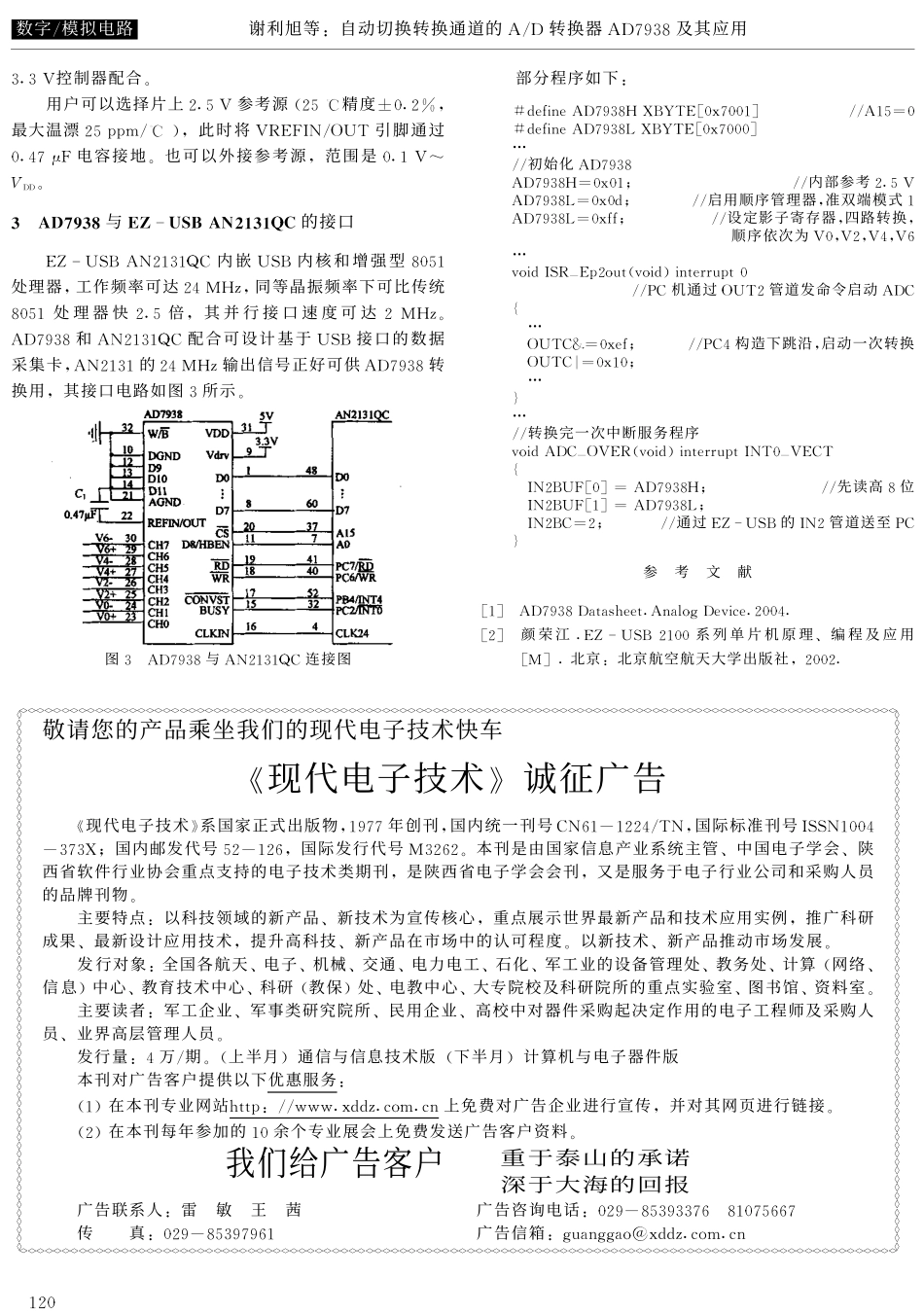

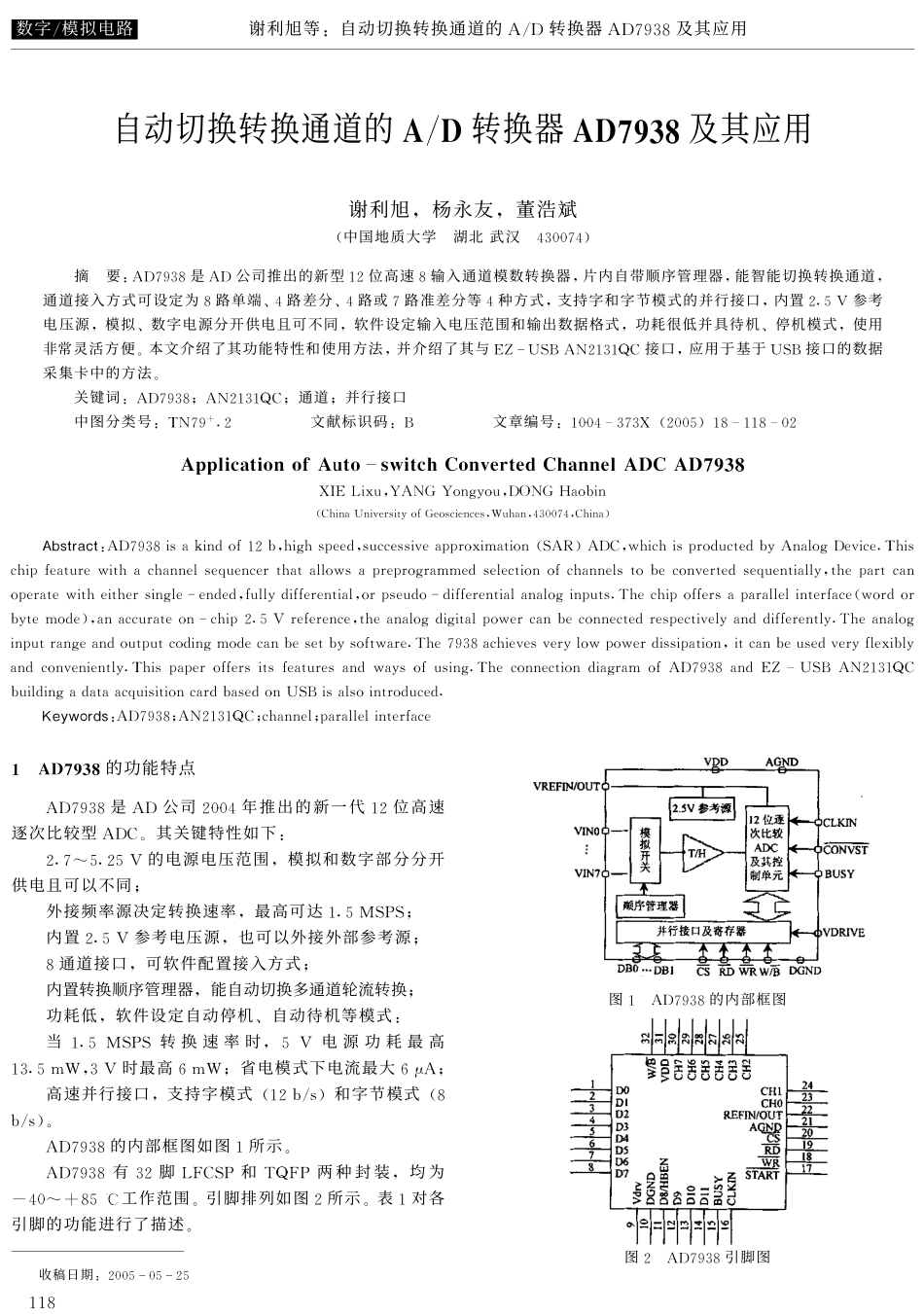

自动切换转换通道的A/D转换器AD7938及其应用谢利旭,杨永友,董浩斌(中国地质大学湖北武汉430074)摘要:AD7938是AD公司推出的新型12位高速8输入通道模数转换器,片内自带顺序管理器,能智能切换转换通道,通道接入方式可设定为8路单端、4路差分、4路或7路准差分等4种方式,支持字和字节模式的并行接口,内置2.5V参考电压源,模拟、数字电源分开供电且可不同,软件设定输入电压范围和输出数据格式,功耗很低并具待机、停机模式,使用非常灵活方便。本文介绍了其功能特性和使用方法,并介绍了其与EZUSBAN2131QC接口,应用于基于USB接口的数据采集卡中的方法。关键词:AD7938;AN2131QC;通道;并行接口中图分类号:TN79+.2文献标识码:B文章编号:1004373X(2005)1811802ApplicationofAutoswitchConvertedChannelADCAD7938XIELixu,YANGYongyou,DONGHaobin(ChinaUniversityofGeosciences,Wuhan,430074,China)Abstract:AD7938isakindof12b,highspeed,successiveapproximation(SAR)ADC,whichisproductedbyAnalogDevice.Thischipfeaturewithachannelsequencerthatallowsapreprogrammedselectionofchannelstobeconvertedsequentially,thepartcanoperatewitheithersingleended,fullydifferential,orpseudodifferentialanaloginputs.Thechipoffersaparallelinterface(wordorbytemode),anaccurateonchip2.5Vreference,theanalogdigitalpowercanbeconnectedrespectivelyanddifferently.Theanaloginputrangeandoutputcodingmodecanbesetbysoftware.The7938achievesverylowpowerdissipation,itcanbeusedveryflexiblyandconveniently.Thispaperoffersitsfeaturesandwaysofusing.TheconnectiondiagramofAD7938andEZUSBAN2131QCbuildingadataacquisitioncardbasedonUSBisalsointroduced.Keywords:AD7938;AN2131QC;channel;parallelinterface收稿日期:200505251AD7938的功能特点AD7938是AD公司2004年推出的新一代12位高速逐次比较型ADC。其关键特性如下:2.7～5.25V的电源电压范围,模拟和数字部分分开供电且可以不同;外接频率源决定转换速率,最高可达1.5MSPS;内置2.5V参考电压源,也可以外接外部参考源;8通道接口,可软件配置接入方式;内置转换顺序管理器,能自动切换多通道轮流转换;功耗低,软件设定自动停机、自动待机等模式:当1.5MSPS转换速率时,5V电源功耗最高13.5mW,3V时最高6mW;省电模式下电流最大6µA;高速并行接口,支持字模式(12b/s)和字节模式(8b/s)。AD7938的内部框图如图1所示。AD793...
