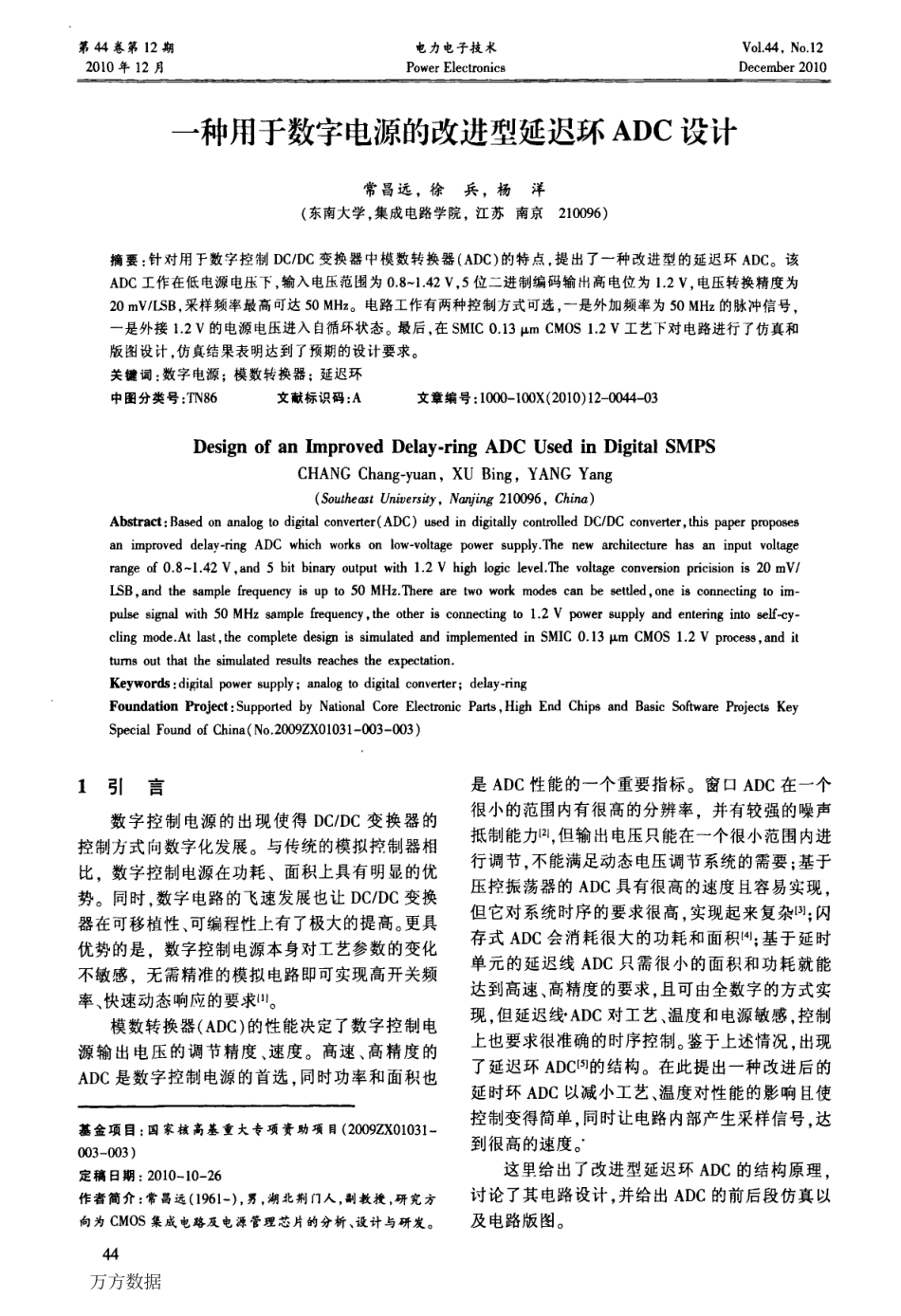

第44卷第12期2010年12月电力电子技术PowerElectronicsV01．44。No．12Deeember2010一种用于数字电源的改进型延迟环ADC设计常昌远，徐兵，杨洋(东南大学，集成电路学院，江苏南京210096)摘要：针对用于数字控制DC／DC变换器中模数转换器(ADC)的特点．提出了一种改进型的延迟环ADC。该ADC工作在低电源电压下，输入电压范围为0．8～1．42V。5位二进制编码输H{高电位为1．2V．电压转换精度为20mV／LSB，采样频率最高可达50MHz。电路工作有两种控制方式可选，一是外加频率为50MHz的脉冲信号．一是外接1．2V的电源电压进入自循环状态。最后，在SMIC0．13IxmCMOS1．2V工艺下对电路进行了仿真和版图设计。仿真结果表明达到了预期的设计要求。关键词：数字电源；模数转换器；延迟环中图分类号：TN86文献标识码：A文章编号：1000—100X(2010)12—0044-03DesignofanImprovedDelay-ringADCUsedinDigitalSMPSCHANGChang—yuan，XUBing，YANGYang(SoutheastUnwe船ity，Nanjing210096，China)Abstract：Basedonanalogtodigitalconverter(ADC)usedindigitallycontrolledDC／DCconverter，thispaperproposesanimproveddelay—ringADCwhichworksonlow—voltagepowersupply．Thenewarchitecturehasaninputvoltagerangeof0．8—1．42V．and5bitbinaryoutputwith1．2Vhighlogiclevel．Thevoltageconversionpricisionis20mY／LSB，andthesamplefrequencyisupto50MHz．Therearetwoworkmodescanbesetded，oneisconnectingtoim—pulsesignalwith50MHzsamplefrequency，theotherisconnectingto1．2Vpowersupplyandenteringintoself-cy—clingmode．Atlast，thecompletedesignissimulatedandimplementedinSMIC0．13IxmCMOS1．2Vprocess，anditturnsoutthatthesimulatedresultsreachestheexpectation．Keywords：digitalpowersupply；analogtodigitalconverter；delay-ringFoundationProject：SuppofledbyNationalCoreElectronicParts，HighEndChipsandBasicSoftwareProjectsKeySpeciMFoundofChina(No．2009ZX01031—003—003)1引言数字控制电源的出现使得DC／DC变换器的控制方式向数字化发展。与传统的模拟控制器相比．数字控制电源在功耗、面积上具有明显的优势。同时，数字电路的飞速发展也让DC／DC变换器在可移植性、可编程性上有了极大的提高。更具优势的是．数字控制电源本身对工艺参数的变化不敏感．无需精准的模拟电路即可实现高开关频率、快速动态响应的要求⋯。模数转...
