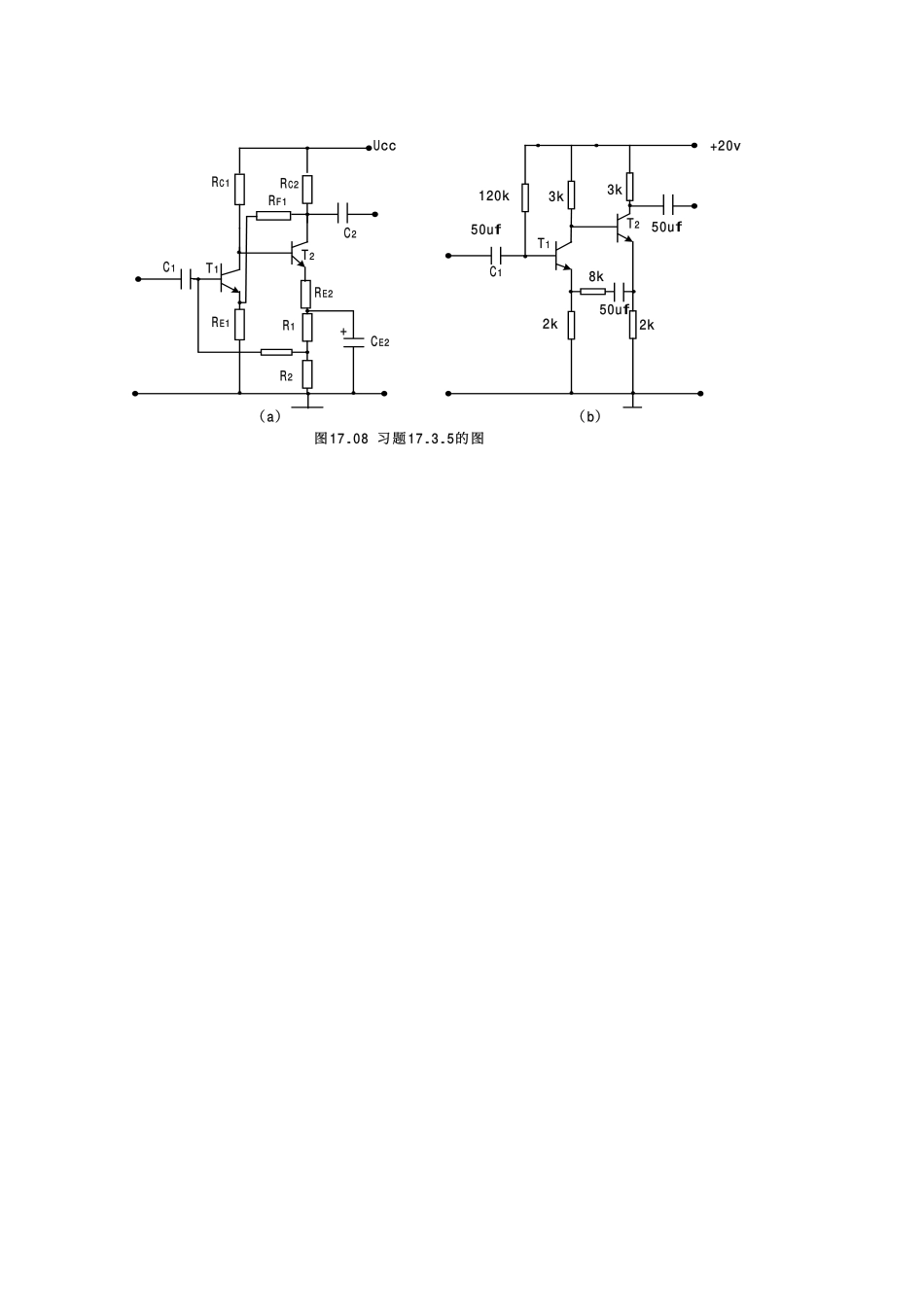

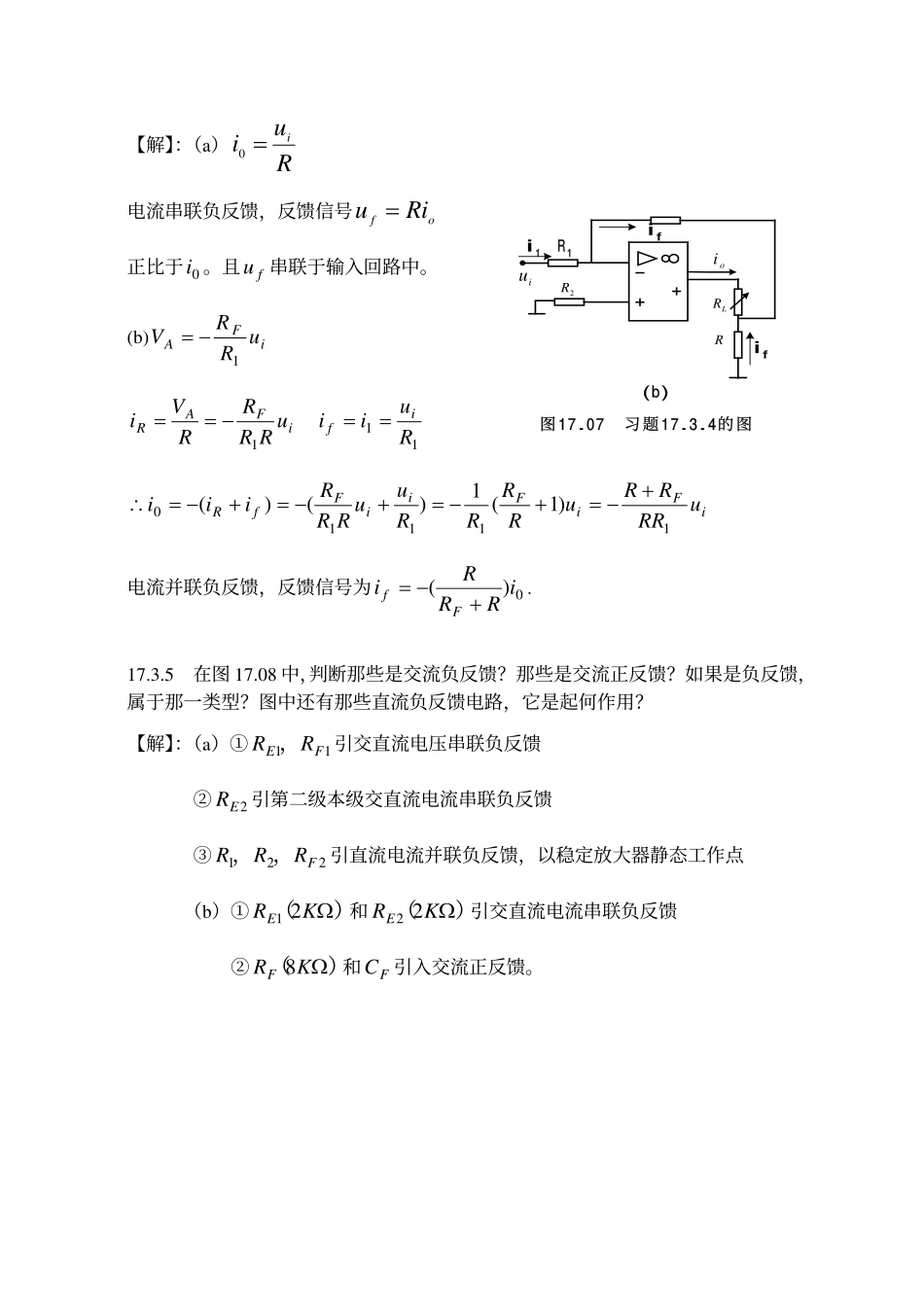

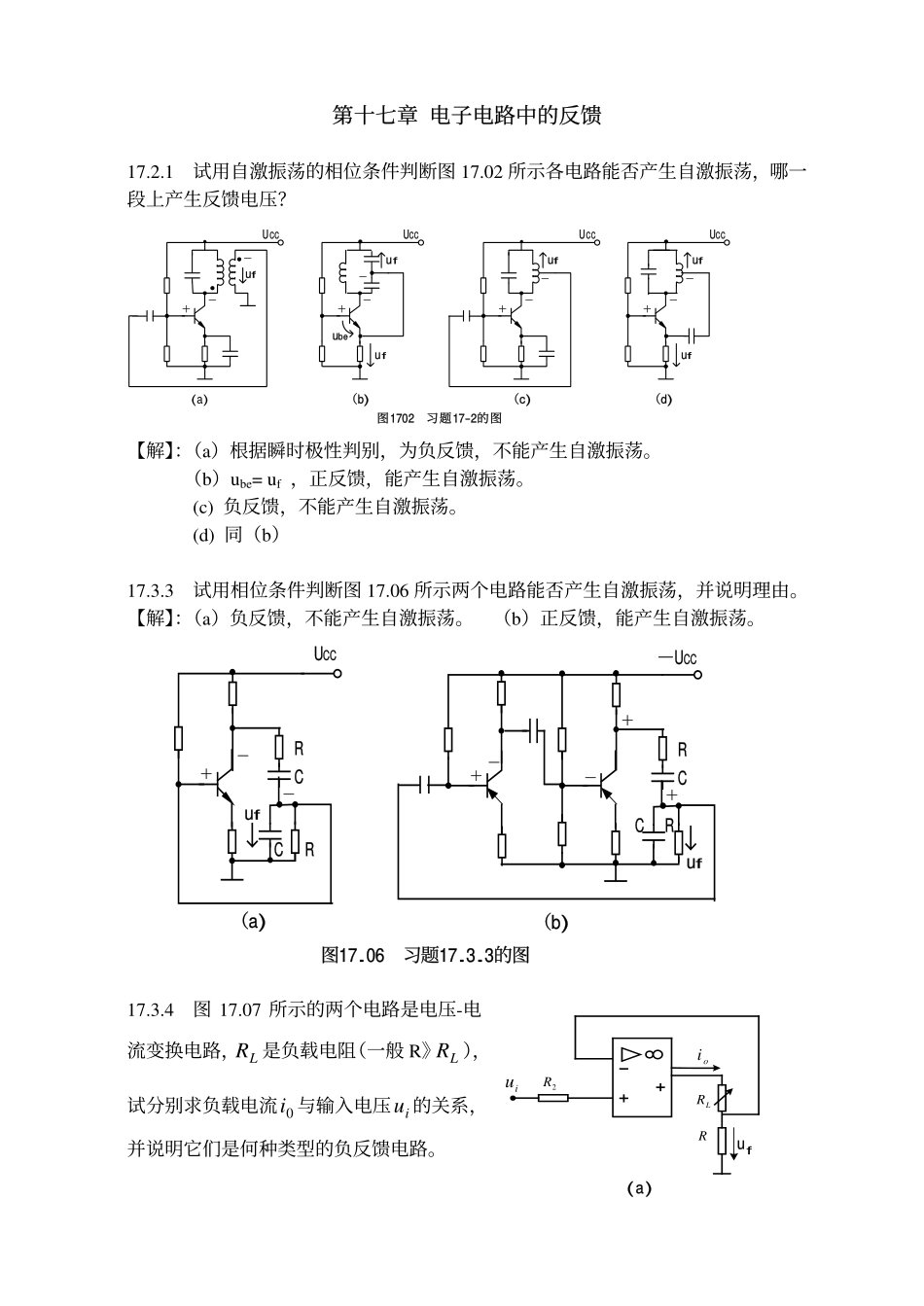

第十七章电子电路中的反馈17.2.1试用自激振荡的相位条件判断图17.02所示各电路能否产生自激振荡，哪一段上产生反馈电压？＋－－ufUCC＋－－ufUCC（c)(a)＋－－ufUCC（b)ufube＋－－ufUCC（d)uf图1702习题17-2的图【解】：（a）根据瞬时极性判别，为负反馈，不能产生自激振荡。（b）ube=uf，正反馈，能产生自激振荡。(c)负反馈，不能产生自激振荡。(d)同（b）17.3.3试用相位条件判断图17.06所示两个电路能否产生自激振荡，并说明理由。【解】：（a）负反馈，不能产生自激振荡。（b）正反馈，能产生自激振荡。17.3.4图17.07所示的两个电路是电压-电流变换电路，LR是负载电阻（一般R》LR），试分别求负载电流0i与输入电压iu的关系，并说明它们是何种类型的负反馈电路。＋－ufUCC（a)RRCC－＋－uf－UCC（b)RRCC＋－＋图17.06习题17.3.3的图iu2RRLRoiuf(a)【解】：（a）Ruii=0电流串联负反馈，反馈信号ofRiu=正比于0i。且fu串联于输入回路中。(b)iFAuRRV1−=iFARuRRRRVi1−==11Ruiiif==iFiFiiFfRuRRRRuRRRRuuRRRiii11110)1(1)()(+−=+−=+−=+−=∴电流并联负反馈，反馈信号为0)(iRRRiFf+−=.17.3.5在图17.08中，判断那些是交流负反馈？那些是交流正反馈？如果是负反馈，属于那一类型？图中还有那些直流负反馈电路，它是起何作用？【解】：（a）①11FERR，引交直流电压串联负反馈②2ER引第二级本级交直流电流串联负反馈③221FRRR，，引直流电流并联负反馈，以稳定放大器静态工作点（b）①）（ΩKRE21和）（ΩKRE22引交直流电流串联负反馈②）（ΩKRF8和FC引入交流正反馈。iu2RRLRoi图17.07习题17.3.4的图if(b)ifi1R1RC1RF1RC2C2T2RE2R1R2RE1C1T1CE2+Ucc+20v120k3kC150ufT12k8k50uf2kT2（a）（b）图17.08习题17.3.5的图3k50uf
