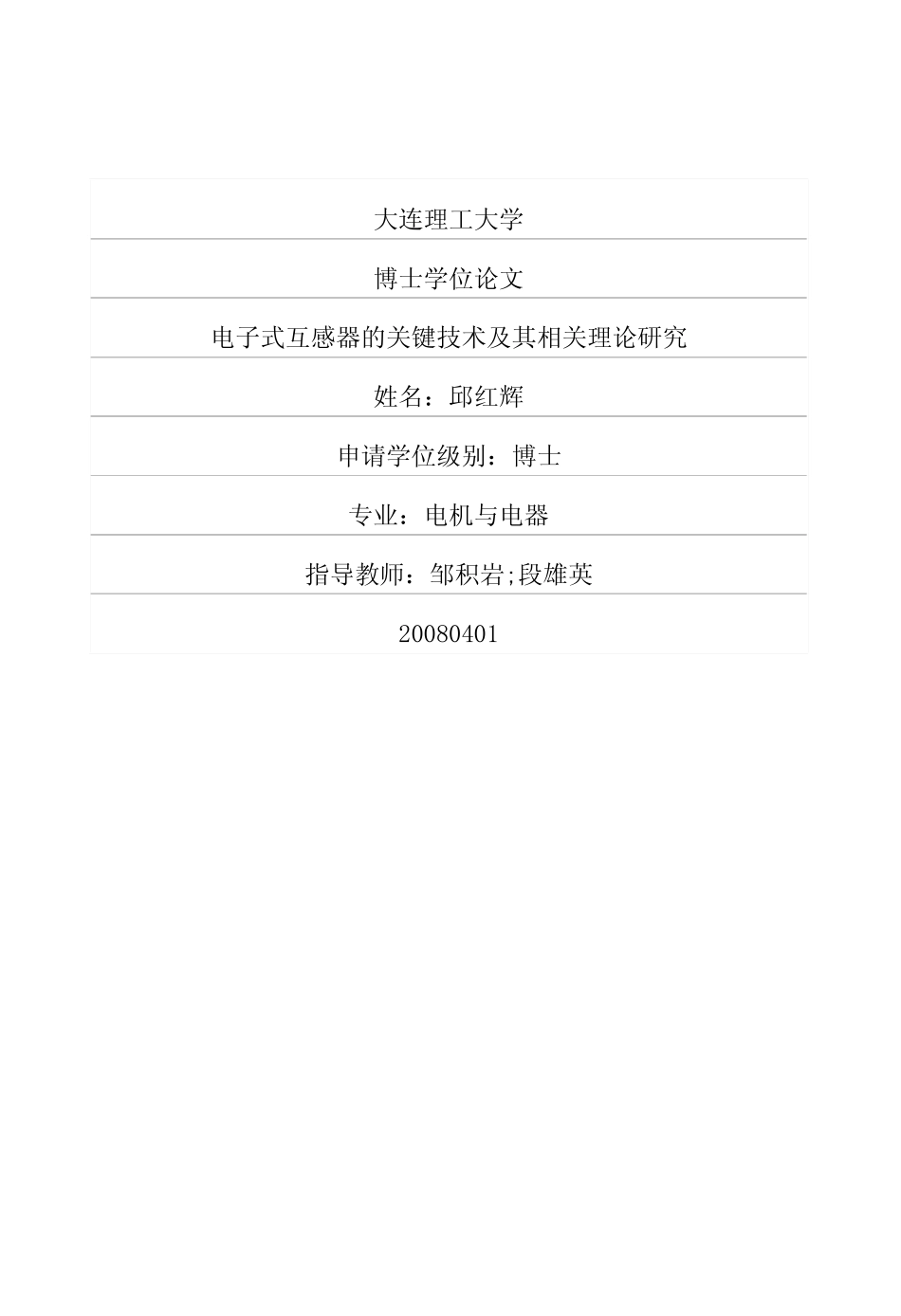

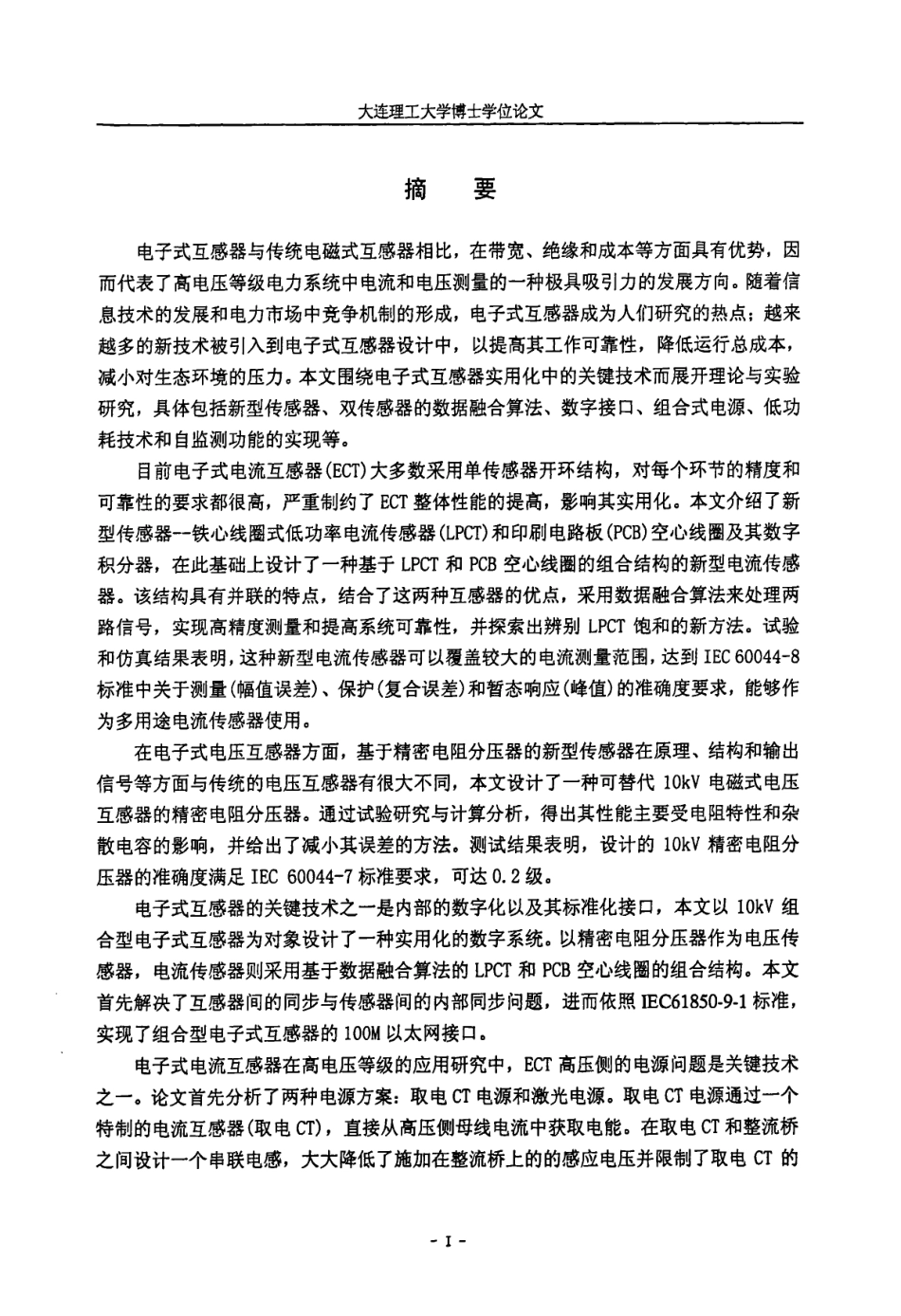

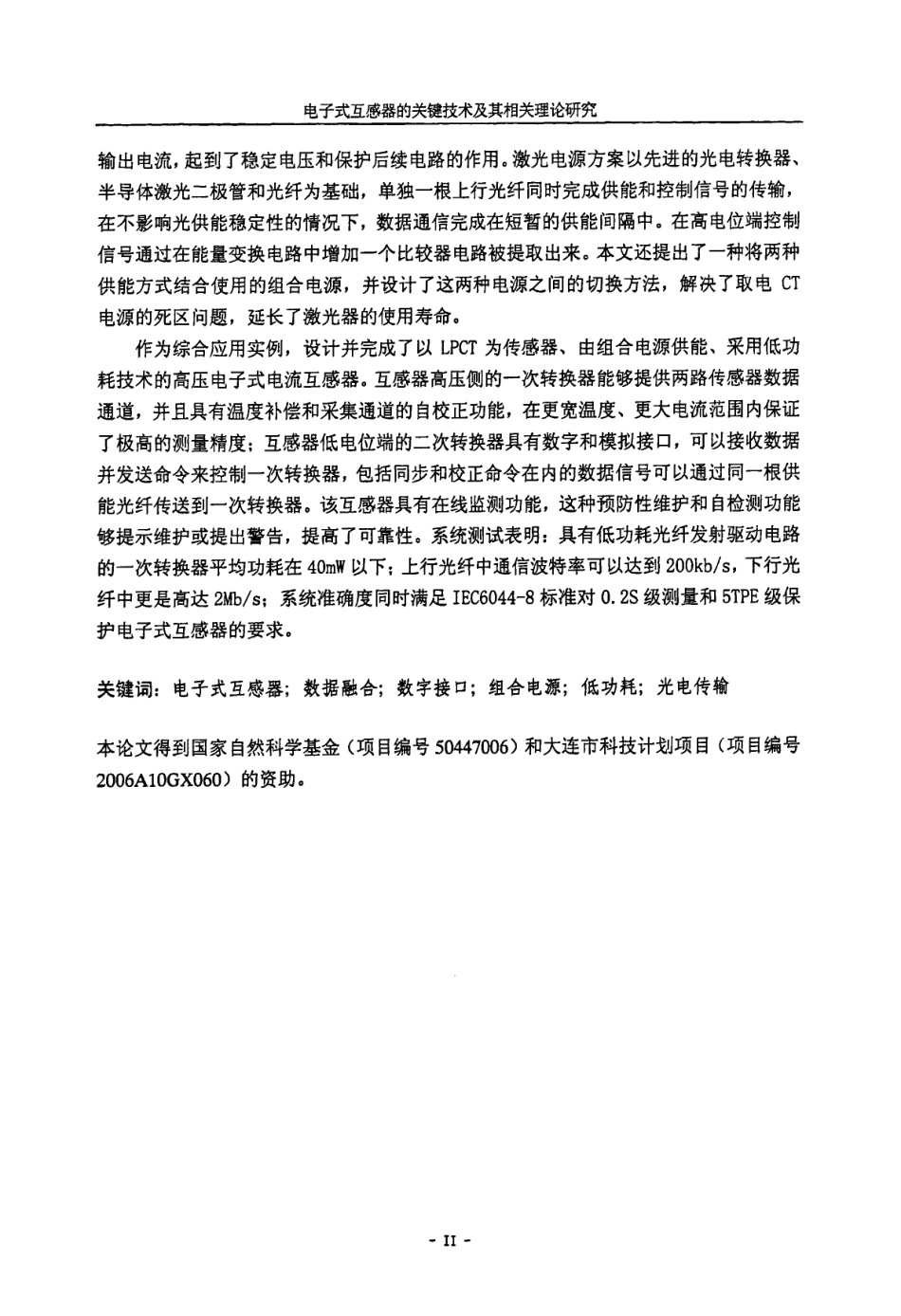

大连理工大学博士学位论文电子式互感器的关键技术及其相关理论研究姓名：邱红辉申请学位级别：博士专业：电机与电器指导教师：邹积岩;段雄英20080401大连理工大学博士学位论文摘要电子式互感器与传统电磁式互感器相比，在带宽、绝缘和成本等方面具有优势，因而代表了高电压等级电力系统中电流和电压测量的一种极具吸引力的发展方向。随着信息技术的发展和电力市场中竞争机制的形成，电子式互感器成为人们研究的热点；越来越多的新技术被引入到电子式互感器设计中，以提高其工作可靠性，降低运行总成本，减小对生态环境的压力。本文围绕电子式互感器实用化中的关键技术而展开理论与实验研究，具体包括新型传感器、双传感器的数据融合算法、数字接口、组合式电源、低功耗技术和自监测功能的实现等。目前电子式电流互感器(ECT)大多数采用单传感器开环结构，对每个环节的精度和可靠性的要求都很高，严重制约了ECT整体性能的提高，影响其实用化。本文介绍了新型传感器～铁心线圈式低功率电流传感器(LPCT)和印刷电路板(PCB)空心线圈及其数字积分器，在此基础上设计了一种基于LPCT和PCB空心线圈的组合结构的新型电流传感器。该结构具有并联的特点，结合了这两种互感器的优点，采用数据融合算法来处理两路信号，实现高精度测量和提高系统可靠性，并探索出辨别LPCT饱和的新方法。试验和仿真结果表明，这种新型电流传感器可以覆盖较大的电流测量范围，达到IEC60044—8标准中关于测量(幅值误差)、保护(复合误差)和暂态响应(峰值)的准确度要求，能够作为多用途电流传感器使用。在电子式电压互感器方面，基于精密电阻分压器的新型传感器在原理、结构和输出信号等方面与传统的电压互感器有很大不同，本文设计了一种可替代lOkV电磁式电压互感器的精密电阻分压器。通过试验研究与计算分析，得出其性能主要受电阻特性和杂散电容的影响，并给出了减小其误差的方法。测试结果表明，设计的lOkV精密电阻分压器的准确度满足IEC60044-7标准要求，可达0．2级。电子式互感器的关键技术之一是内部的数字化以及其标准化接口，本文以lOkV组合型电子式互感器为对象设计了一种实用化的数字系统。以精密电阻分压器作为电压传感器，电流传感器则采用基于数据融合算法的LPCT和PCB空心线圈的组合结构。本文首先解决了互感器间的同步与传感器间的内部同步问题，进而依照IEC61850．9．1标准，实现了组合型电子式互感器的lOOM以太网接口。电子式电流互感器在高电压等级的应用研究中，ECT...
