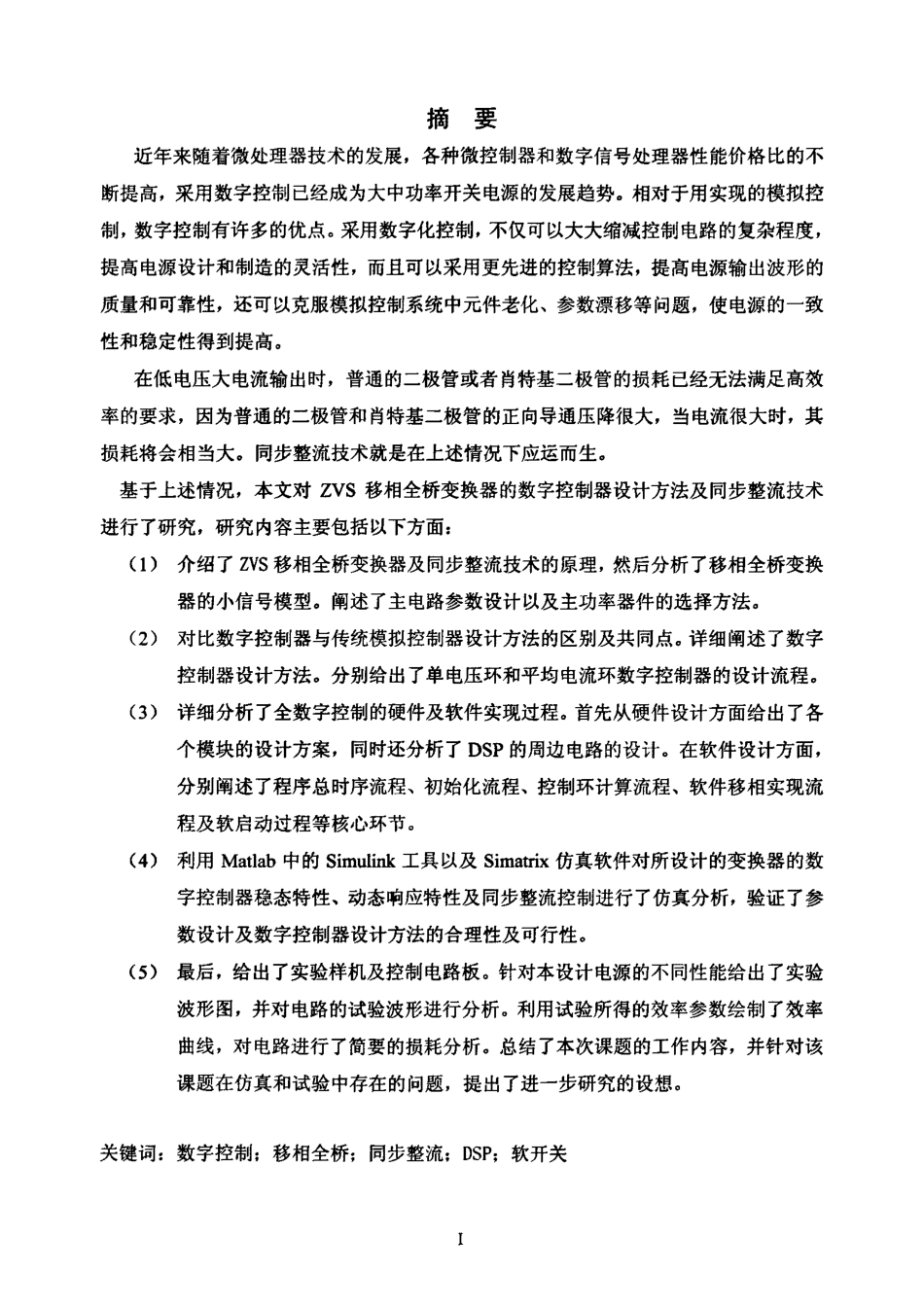

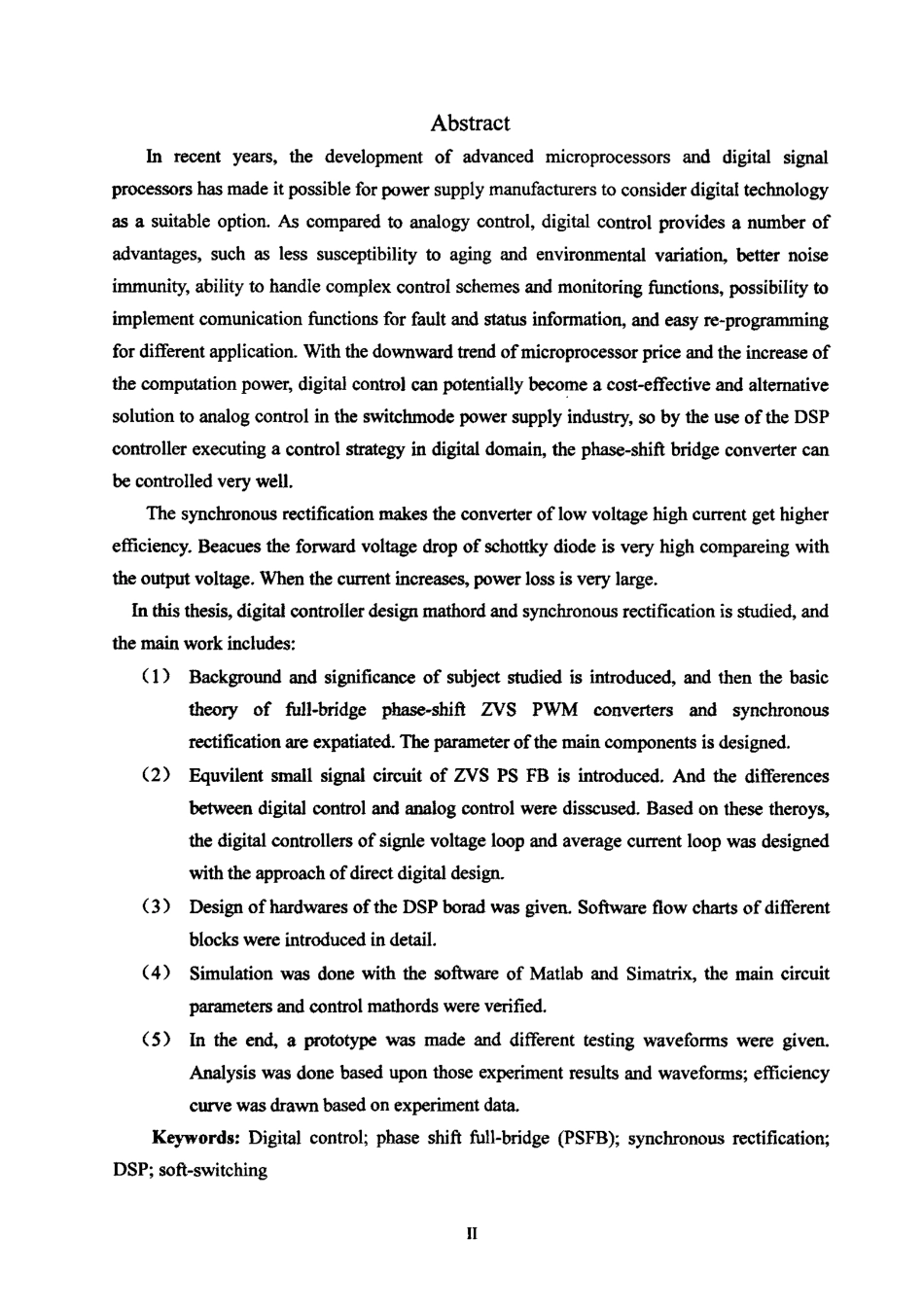

摘要近年来随着微处理器技术的发展，各种微控制器和数字信号处理器性能价格比的不断提高，采用数字控制已经成为大中功率开关电源的发展趋势。相对于用实现的模拟控制，数字控制有许多的优点。采用数字化控制，不仅可以大大缩减控制电路的复杂程度，提高电源设计和制造的灵活性，而且可以采用更先进的控制算法，提高电源输出波形的质量和可靠性，还可以克服模拟控制系统中元件老化、参数漂移等问题，使电源的一致性和稳定性得到提高。在低电压大电流输出时，普通的二极管或者肖特基二极管的损耗已经无法满足高效率的要求，因为普通的二极管和肖特基二极管的正向导通压降很大，当电流很大时，其损耗将会相当大。同步整流技术就是在上述情况下应运而生。基于上述情况，本文对ZVS移相全桥变换器的数字控制器设计方法及同步整流技术进行了研究，研究内容主要包括以下方面:(1)介绍了ZvS移相全桥变换器及同步整流技术的原理，然后分析了移相全桥变换器的小信号模型。阐述了主电路参数设计以及主功率器件的选择方法。(2)对比数字控制器与传统模拟控制器设计方法的区别及共同点。详细阐述了数字控制器设计方法。分别给出了单电压环和平均电流环数字控制器的设计流程。(3)详细分析了全数字控制的硬件及软件实现过程。首先从硬件设计方面给出了各个模块的设计方案，同时还分析了DSP的周边电路的设计。在软件设计方面，分别阐述了程序总时序流程、初始化流程、控制环计算流程、软件移相实现流程及软启动过程等核心环节。(4)利用Matlab中的simulink工具以及simatrix仿真软件对所设计的变换器的数字控制器稳态特性、动态响应特性及同步整流控制进行了仿真分析，验证了参数设计及数字控制器设计方法的合理性及可行性。(5)最后，给出了实验样机及控制电路板。针对本设计电源的不同性能给出了实验波形图，并对电路的试验波形进行分析。利用试验所得的效率参数绘制了效率曲线，对电路进行了简要的损耗分析。总结了本次课题的工作内容，并针对该课题在仿真和试验中存在的问题，提出了进一步研究的设想。关键词:数字控制:移相全桥;同步整流;DSP;软开关AbSlraCtInrecent邓ars，thedeveloPmentofadvanced而croProcessorsanddigitalsignalprocessorshaSmadeitposib1eforpowersuPP1ymanufactUrerstoconsiderdigitaItechoo1ogyasasui切b1eontionAscomparedtoanalogycontro1，digitalcontrolProvidesanumberof司vantages，suchaslesssuscePtibilityto叱ingandenvironmentalvar...
