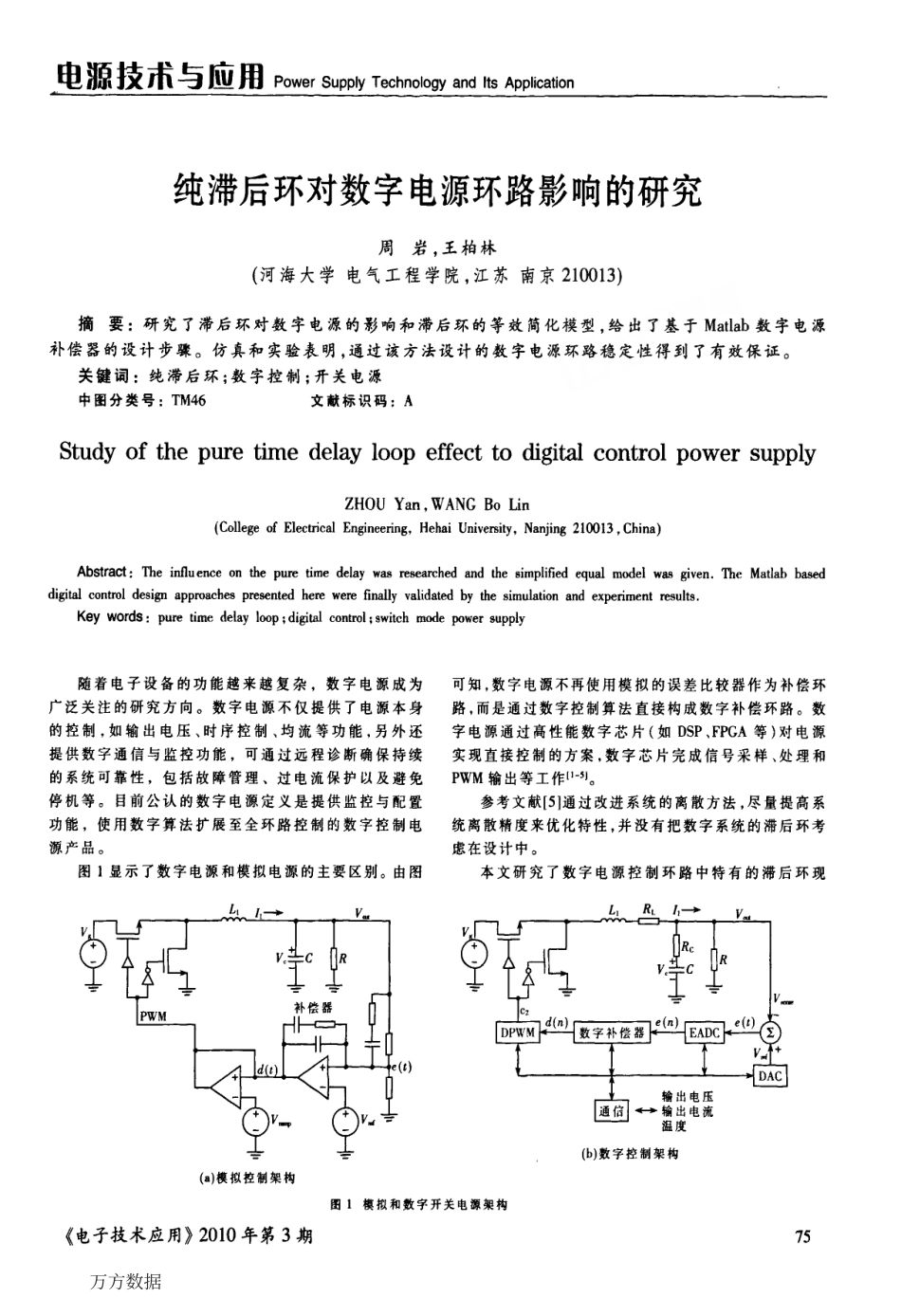

电源技术与应用PowerSupplyTechnologyandItsApplication纯滞后环对数字电源环路影响的研究周岩,王柏林(河海大学电气工程学院,江苏南京210013)摘要:研究了滞后环对数字电源的影响和滞后环的等效简化模型,给出了基于Matlab数字电源补偿器的设计步骤。仿真和实验表明,通过该方法设计的数字电源环路稳定性得到了有效保证。关键词:纯滞后环;数字控制;开关电源中图分类号:TM46文献标识码:AStudyofthepuretimedelayloopeffecttodigitalcontrolpowersupplyZHOUYan,WANGBoLin(CollegeofElectricalEngineering,HehaiUniversity,Nanjing210013,China)Abstract:Theinfluenceonthepuretimedelaywasresearchedandthesimplifiedequalmodelwasgiven.TheMatlabbaseddigitalcontroldesignapproachespresentedherewerefinallyvalidatedbythesimulationandexperimentresults.Keywords:puretimedelayloop;digitalcontrol;switchmodepowersupply随着电子设备的功能越来越复杂,数字电源成为广泛关注的研究方向。数字电源不仅提供了电源本身的控制,如输出电压、时序控制、均流等功能,另外还提供数字通信与监控功能,可通过远程诊断确保持续的系统可靠性,包括故障管理、过电流保护以及避免停机等。目前公认的数字电源定义是提供监控与配置功能,使用数字算法扩展至全环路控制的数字控制电源产品。图1显示了数字电源和模拟电源的主要区别。由图(a)模拟控制架构《电子技术应用》2010年第3期可知,数字电源不再使用模拟的误差比较器作为补偿环路,而是通过数字控制算法直接构成数字补偿环路。数字电源通过高性能数字芯片(如DSP、FPGA等)对电源实现直接控制的方案,数字芯片完成信号采样、处理和PWM输出等工作11-51。参考文献[5】通过改进系统的离散方法,尽量提高系统离散精度来优化特性,并没有把数字系统的滞后环考虑在设计中。本文研究了数字电源控制环路中特有的滞后环现图l模拟和数字开关电源架构(b)数字控制架构75万方数据电源技术与应用PowerSupplyTechnologyandItsApplication象,分析纯滞后环对系统稳定性的影响,提出了一种针对数字环路补偿的新方法。该补偿方法可克服基于传统模拟设计方法而忽略了滞后环所引起的系统稳定性下降问题。仿真表明,系统的稳定性和动态特性都得到有~“效改善。1数字电源环路的分析1.1滞后环特性的分析⋯⋯在测量中的滞后、控制过程中的滞后以及在执行机构运行中的滞后,均称为传递滞后。在相同的系统中,系统...
