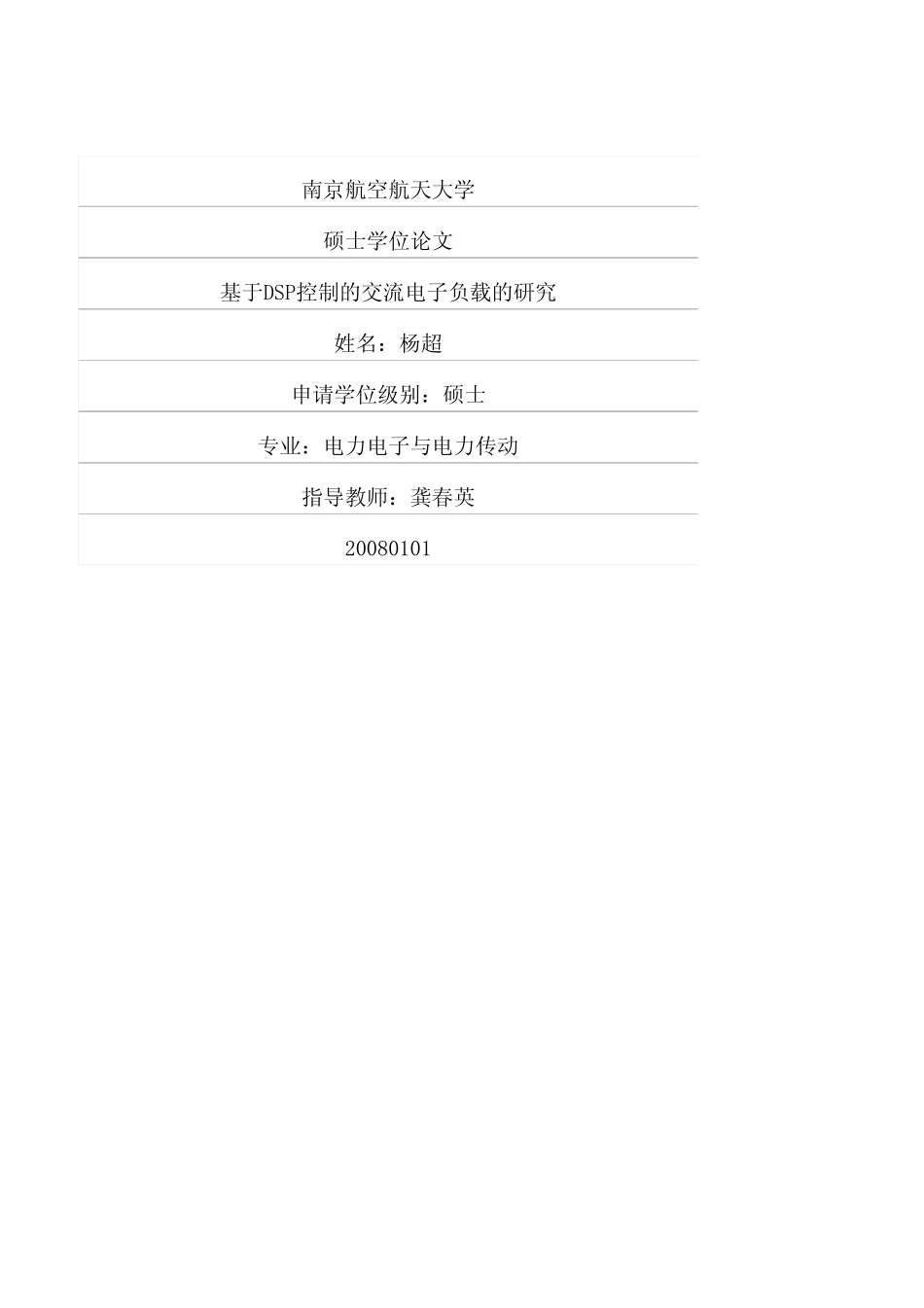

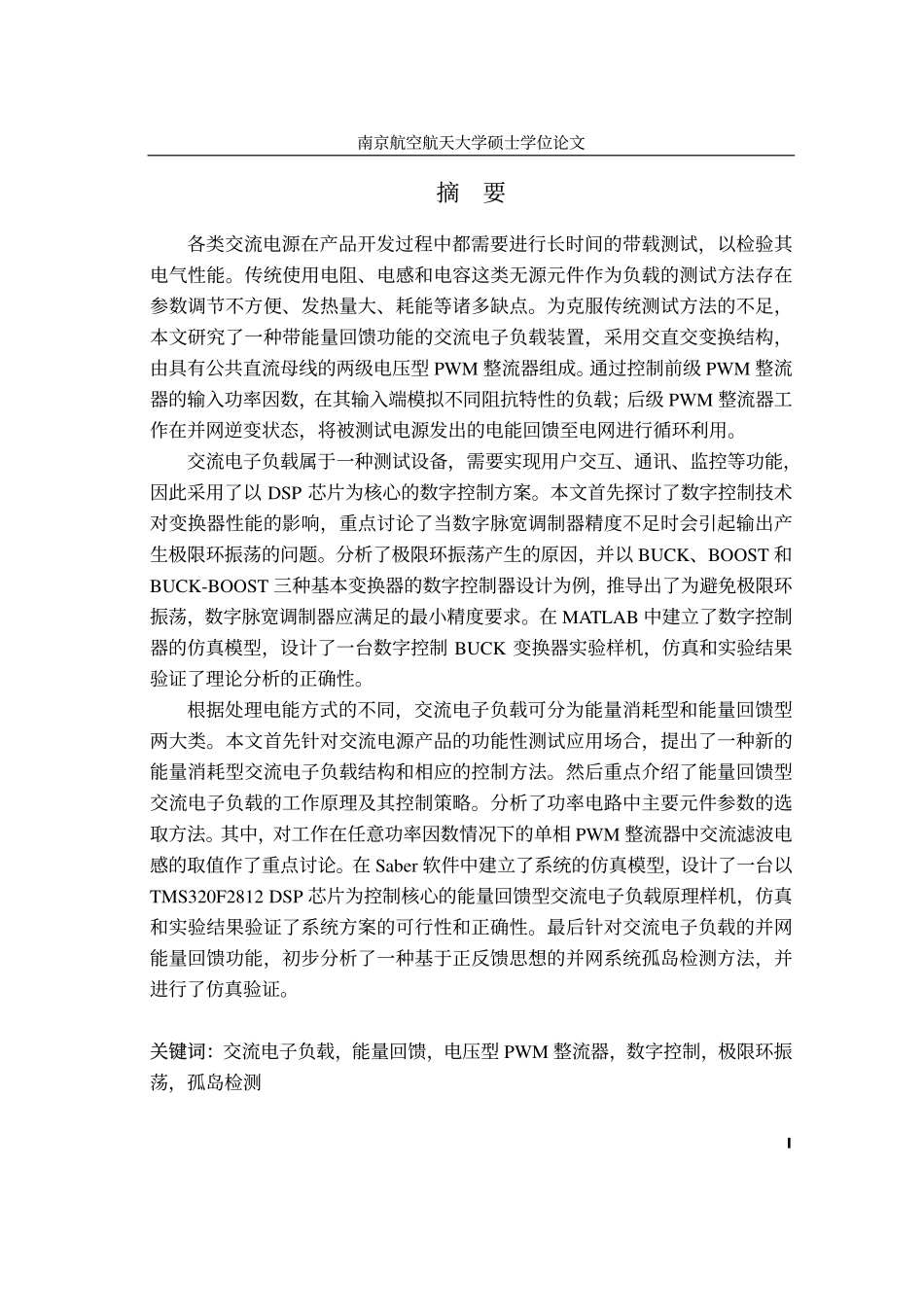

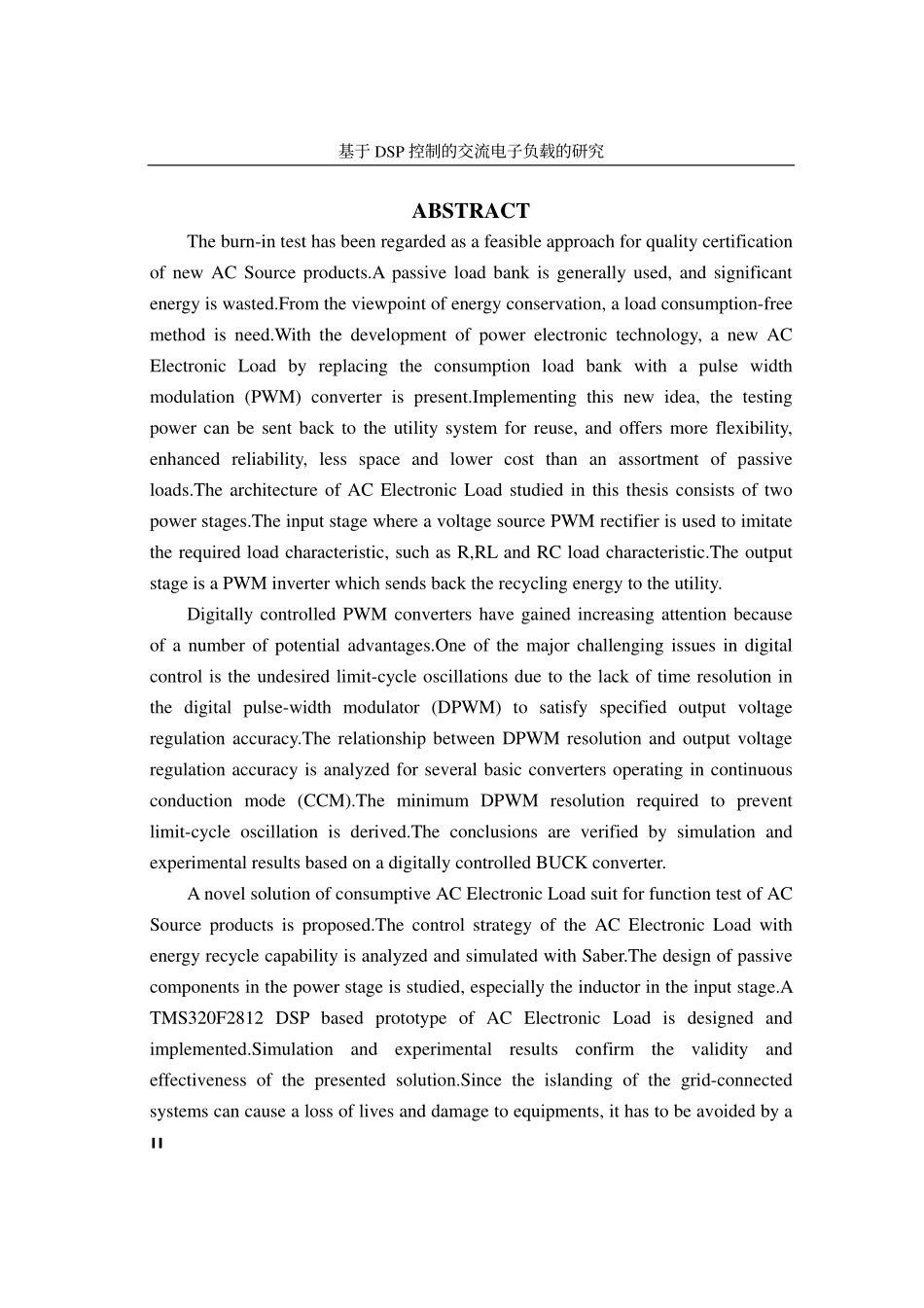

南京航空航天大学硕士学位论文基于DSP控制的交流电子负载的研究姓名：杨超申请学位级别：硕士专业：电力电子与电力传动指导教师：龚春英20080101南京航空航天大学硕士学位论文I摘要各类交流电源在产品开发过程中都需要进行长时间的带载测试，以检验其电气性能。传统使用电阻、电感和电容这类无源元件作为负载的测试方法存在参数调节不方便、发热量大、耗能等诸多缺点。为克服传统测试方法的不足，本文研究了一种带能量回馈功能的交流电子负载装置，采用交直交变换结构，由具有公共直流母线的两级电压型PWM整流器组成。通过控制前级PWM整流器的输入功率因数，在其输入端模拟不同阻抗特性的负载；后级PWM整流器工作在并网逆变状态，将被测试电源发出的电能回馈至电网进行循环利用。交流电子负载属于一种测试设备，需要实现用户交互、通讯、监控等功能，因此采用了以DSP芯片为核心的数字控制方案。本文首先探讨了数字控制技术对变换器性能的影响，重点讨论了当数字脉宽调制器精度不足时会引起输出产生极限环振荡的问题。分析了极限环振荡产生的原因，并以BUCK、BOOST和BUCK-BOOST三种基本变换器的数字控制器设计为例，推导出了为避免极限环振荡，数字脉宽调制器应满足的最小精度要求。在MATLAB中建立了数字控制器的仿真模型，设计了一台数字控制BUCK变换器实验样机，仿真和实验结果验证了理论分析的正确性。根据处理电能方式的不同，交流电子负载可分为能量消耗型和能量回馈型两大类。本文首先针对交流电源产品的功能性测试应用场合，提出了一种新的能量消耗型交流电子负载结构和相应的控制方法。然后重点介绍了能量回馈型交流电子负载的工作原理及其控制策略。分析了功率电路中主要元件参数的选取方法。其中，对工作在任意功率因数情况下的单相PWM整流器中交流滤波电感的取值作了重点讨论。在Saber软件中建立了系统的仿真模型，设计了一台以TMS320F2812DSP芯片为控制核心的能量回馈型交流电子负载原理样机，仿真和实验结果验证了系统方案的可行性和正确性。最后针对交流电子负载的并网能量回馈功能，初步分析了一种基于正反馈思想的并网系统孤岛检测方法，并进行了仿真验证。关键词：交流电子负载，能量回馈，电压型PWM整流器，数字控制，极限环振荡，孤岛检测基于DSP控制的交流电子负载的研究IIABSTRACTTheburn-intesthasbeenregardedasafeasibleapproachforqualitycertificationofnewACSourceproducts.Apassiveloadbankisgenerallyused,andsignific...
