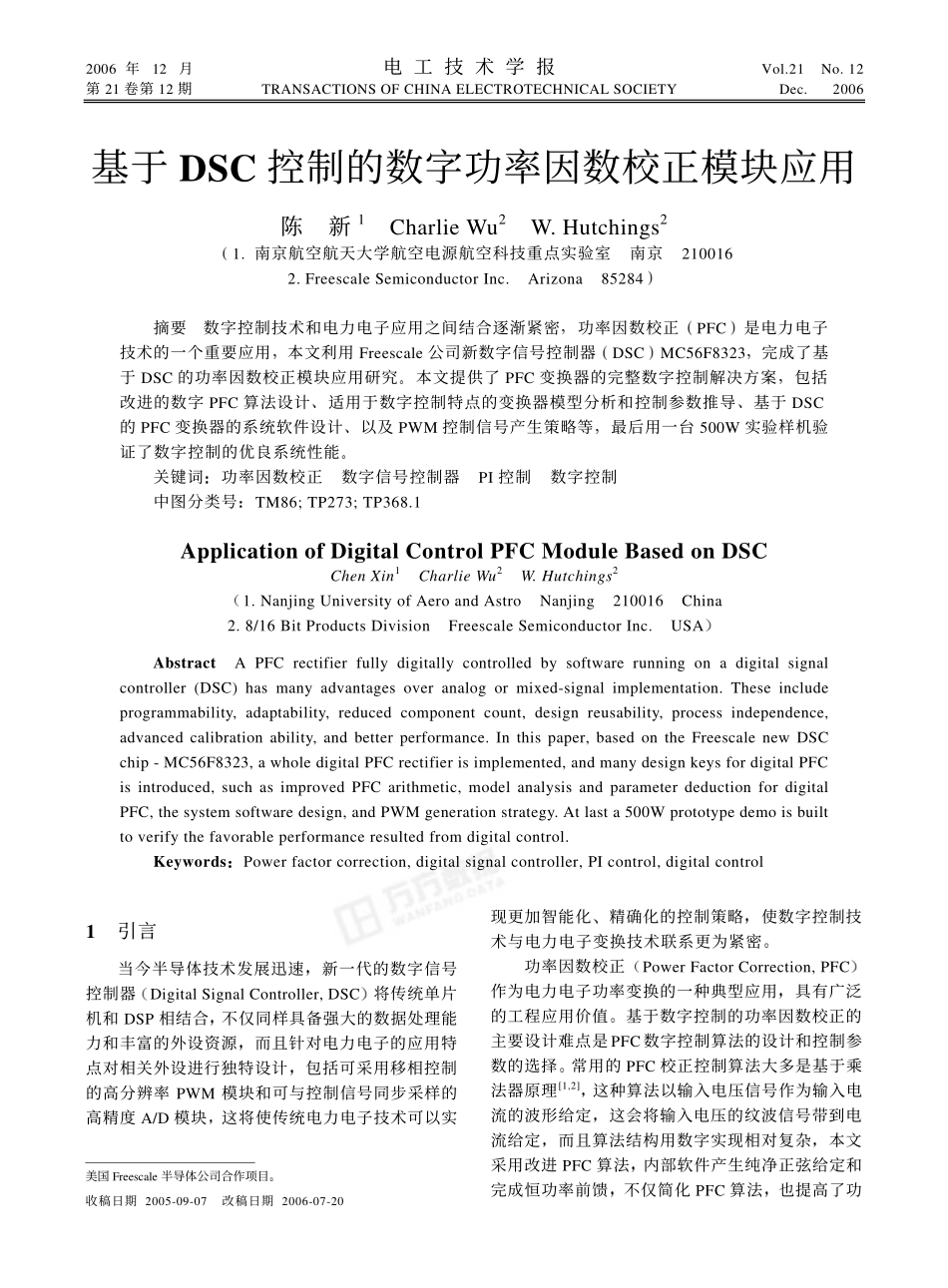

2006年12月电工技术学报Vol.21No.12第21卷第12期TRANSACTIONSOFCHINAELECTROTECHNICALSOCIETYDec.2006基于DSC控制的数字功率因数校正模块应用陈新1CharlieWu2W.Hutchings21.南京航空航天大学航空电源航空科技重点实验室南京2100162.FreescaleSemiconductorInc.Arizona85284摘要数字控制技术和电力电子应用之间结合逐渐紧密功率因数校正PFC是电力电子技术的一个重要应用本文利用Freescale公司新数字信号控制器DSCMC56F8323完成了基于DSC的功率因数校正模块应用研究本文提供了PFC变换器的完整数字控制解决方案包括改进的数字PFC算法设计适用于数字控制特点的变换器模型分析和控制参数推导基于DSC的PFC变换器的系统软件设计以及PWM控制信号产生策略等最后用一台500W实验样机验证了数字控制的优良系统性能关键词功率因数校正数字信号控制器PI控制数字控制中图分类号TM86;TP273;TP368.1ApplicationofDigitalControlPFCModuleBasedonDSCChenXin1CharlieWu2W.Hutchings21.NanjingUniversityofAeroandAstroNanjing210016China2.8/16BitProductsDivisionFreescaleSemiconductorInc.USAAbstractAPFCrectifierfullydigitallycontrolledbysoftwarerunningonadigitalsignalcontroller(DSC)hasmanyadvantagesoveranalogormixed-signalimplementation.Theseincludeprogrammability,adaptability,reducedcomponentcount,designreusability,processindependence,advancedcalibrationability,andbetterperformance.Inthispaper,basedontheFreescalenewDSCchip-MC56F8323,awholedigitalPFCrectifierisimplemented,andmanydesignkeysfordigitalPFCisintroduced,suchasimprovedPFCarithmetic,modelanalysisandparameterdeductionfordigitalPFC,thesystemsoftwaredesign,andPWMgenerationstrategy.Atlasta500Wprototypedemoisbuilttoverifythefavorableperformanceresultedfromdigitalcontrol.KeywordsPowerfactorcorrection,digitalsignalcontroller,PIcontrol,digitalcontrol1引言当今半导体技术发展迅速新一代的数字信号控制器DigitalSignalController,DSC将传统单片机和DSP相结合不仅同样具备强大的数据处理能力和丰富的外设资源而且针对电力电子的应用特点对相关外设进行独特设计包括可采用移相控制的高分辨率PWM模块和可与控制信号同步采样的高精度A/D模块这将使传统电力电子技术可以实现更加智能化精确化的控制策略使数字控制技术与电力电子变换技术联系更为紧密功...
