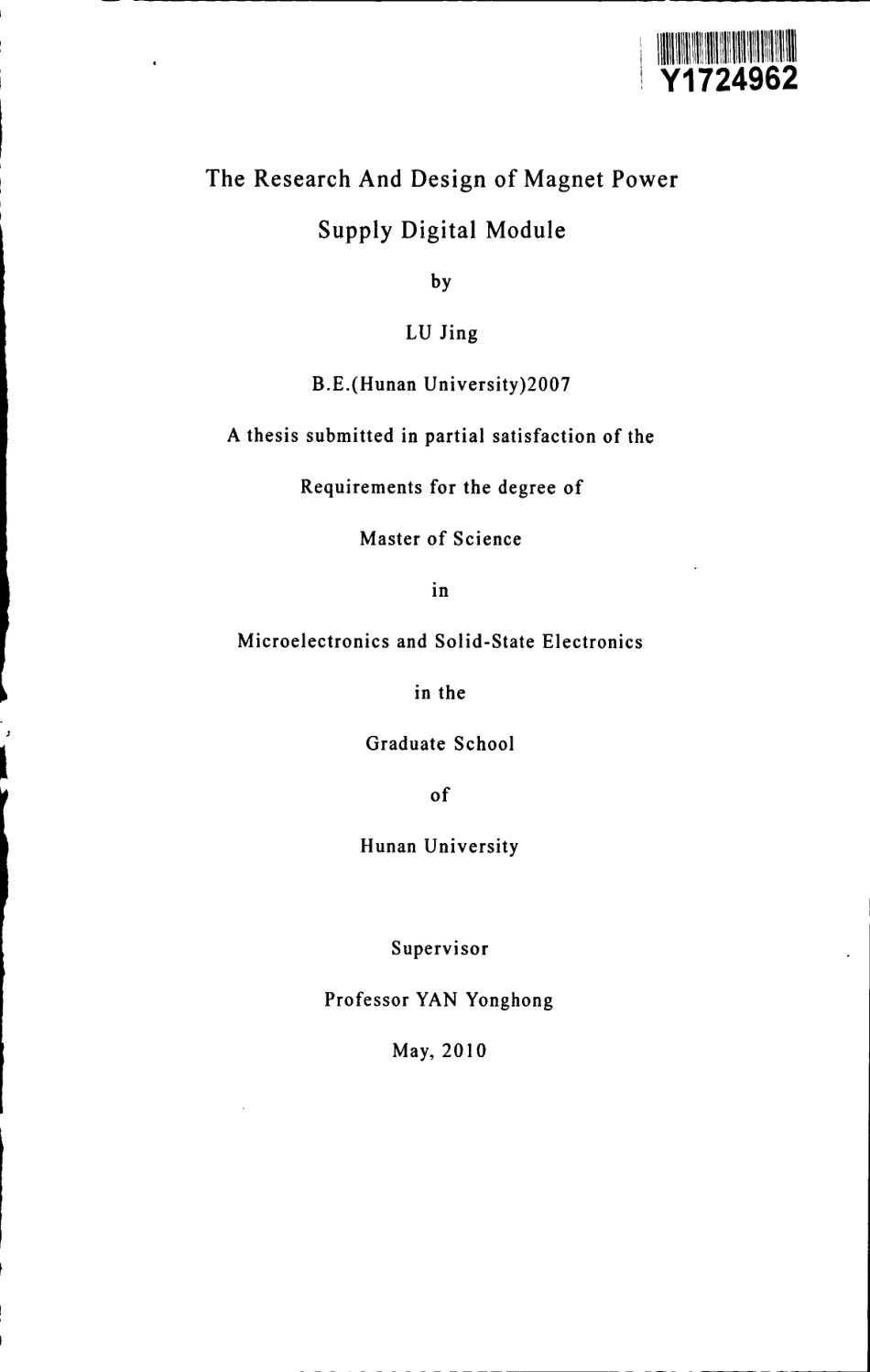

学校代号：学号：密级：10532S07073009不保密湖南大学硕士学位论文磁铁电源数字化控制器的研究与设计l7‘l335．：艺{：i王_iTheResearchAndDesignofMagnetPowerSupplyDigitalModulebyLUJingB．E．(HunanUniVersity)2007AthesissubmittedinpartialsatisfactionoftheRequirementsforthedegreeofMasterofSCiencelnMicroelectronicSandSolid．StateElectronicsintheGraduateSchoolofHunanUniversitySupervisorProfessorYANYonghongMay，2010m2㈣6叭9m4至至2Ⅲ7I⋯⋯⋯1㈣Y湖南大学学位论文原创性声明本人郑重卢明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。作者签名：日期：切p咕月多日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权湖南大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。本学位论作者签名导师签名硕I：学位论文摘要散裂中子源是适应科学热点向新兴学科和交叉学科转移需求的多学科创新研究与高新技术开发的先进公共平台。中国在建设的大科学装置CSNS的磁铁电源加速器系统主要由较低能量的直线加速器和较高能量的快循环同步加速器RCS组成，根据CSNS／RCS坏物理设计要求，用传统的模拟控制方案难以实现，数字控制因其可靠性高、温漂小、参数整定方便、集成度高、一致性好等优点而成为实现控制最佳方案。数字电源控制模块DPSCM是专为硬开关类型的加速器磁铁电源而设计的，它以现场可编程门阵列FPGA为控制部件，实现对高精度ADC和DAC的控制，由数字调节器产生高精度数字脉宽调制信号，并实现电源的逻辑控制和联锁保护功能。对于嵌入DPSCM的磁铁电源可以实现全数字化控制，并达到高精度直流稳流电源输出精度的控制需求。本设计是服务于中国散裂中子源项目中的加速器磁铁电源，首先介绍了数字控制的主要算法和原理，详细说明了DPSCM主板和模数／数模(AD／DA)板的硬件原理设计，同时从信号的可靠性和稳定性方面给出了PCB设计的要点和注意事项，最后给出了系统调试的结果及分析。通过对DPSCM主板和AD／...
