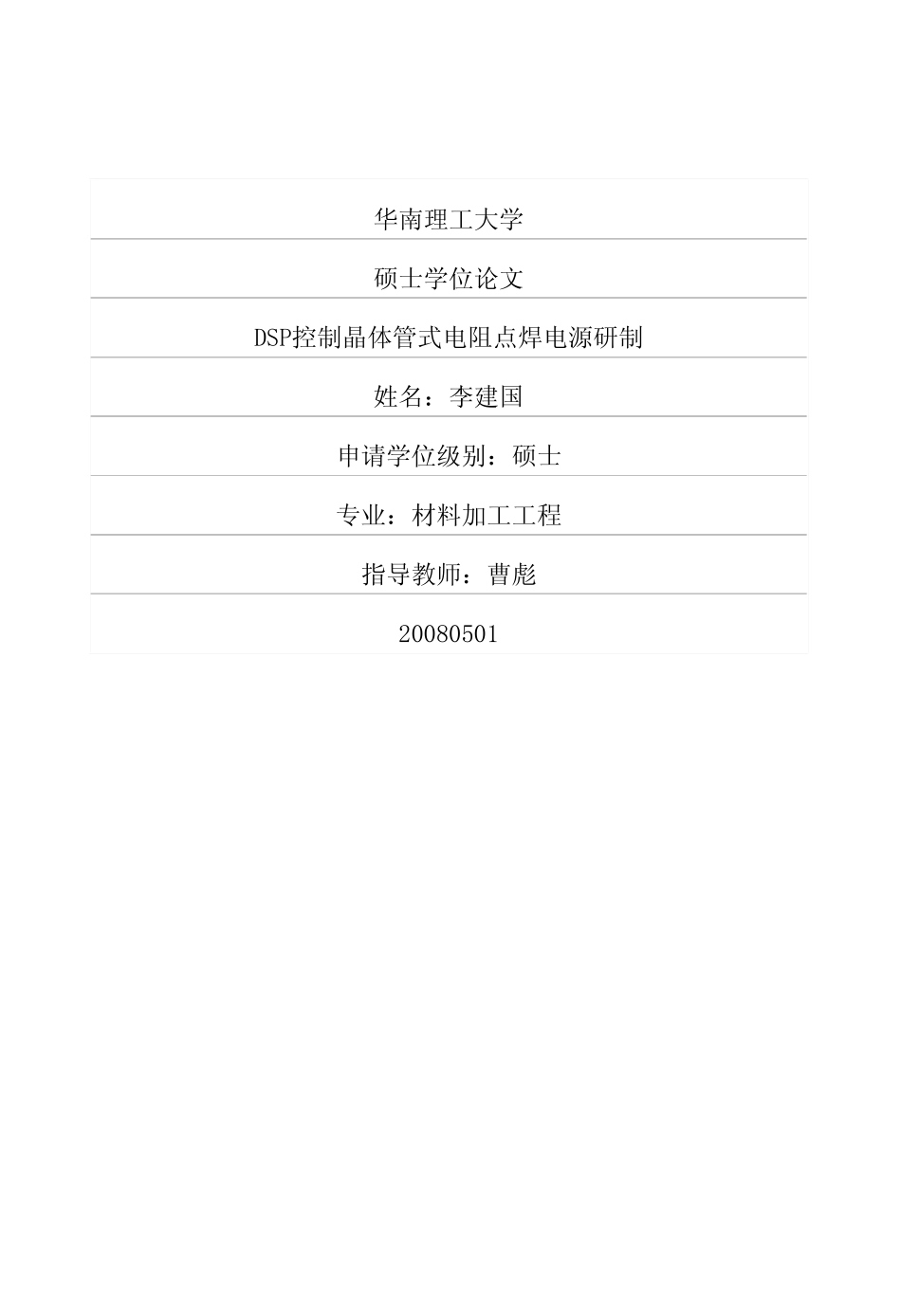

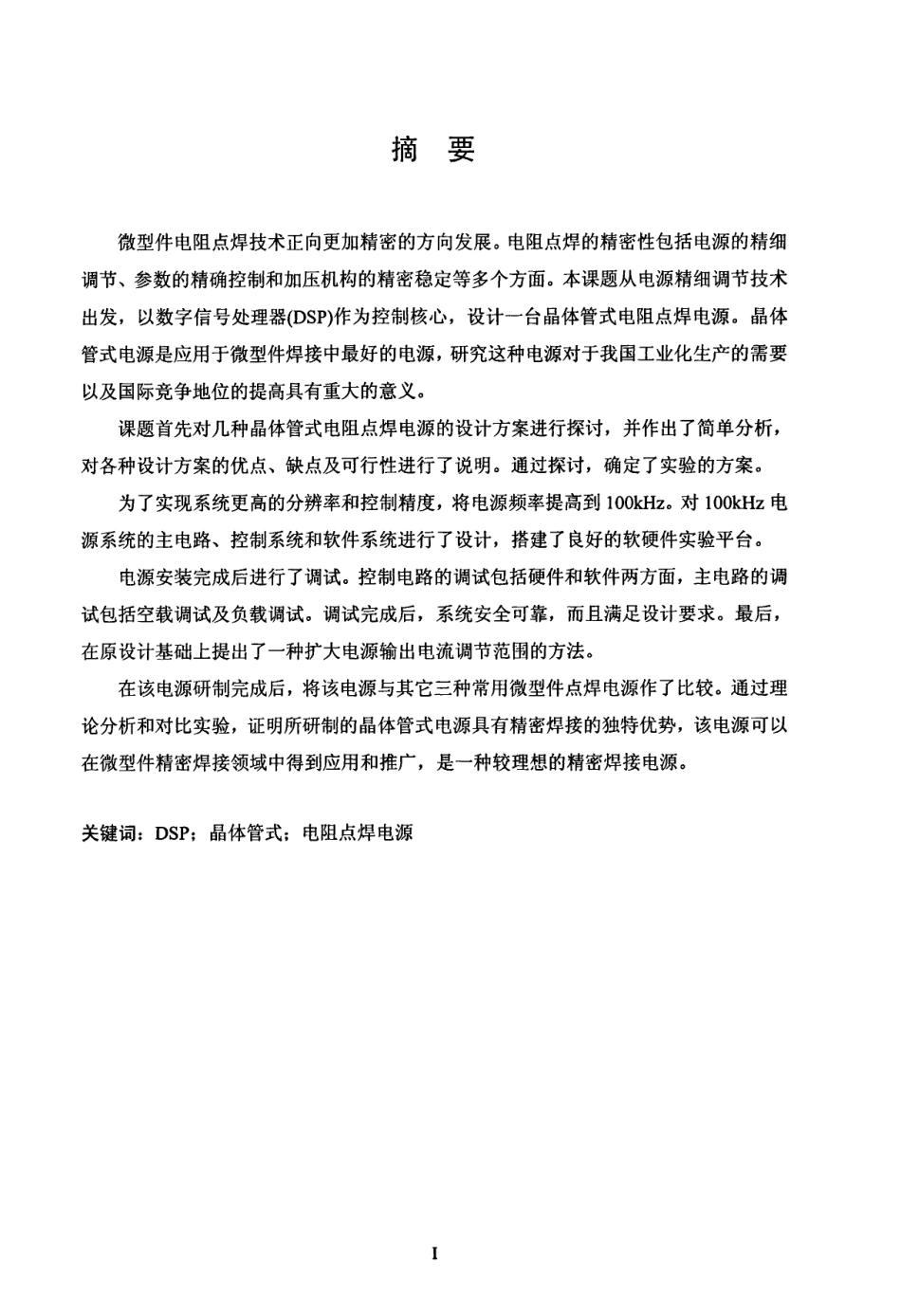

华南理工大学硕士学位论文DSP控制晶体管式电阻点焊电源研制姓名：李建国申请学位级别：硕士专业：材料加工工程指导教师：曹彪20080501摘要微型件电阻点焊技术正向更加精密的方向发展。电阻点焊的精密性包括电源的精细调节、参数的精确控制和加压机构的精密稳定等多个方面。本课题从电源精细调节技术出发，以数字信号处理器(DSP)作为控制核心，设计一台晶体管式电阻点焊电源。晶体管式电源是应用于微型件焊接中最好的电源，研究这种电源对于我国工业化生产的需要以及国际竞争地位的提高具有重大的意义。课题首先对几种晶体管式电阻点焊电源的设计方案进行探讨，并作出了简单分析，对各种设计方案的优点、缺点及可行性进行了说明。通过探讨，确定了实验的方案。为了实现系统更高的分辨率和控制精度，将电源频率提高到100kHz。对100kHz电源系统的主电路、控制系统和软件系统进行了设计，搭建了良好的软硬件实验平台。电源安装完成后进行了调试。控制电路的调试包括硬件和软件两方面，主电路的调试包括空载调试及负载调试。调试完成后，系统安全可靠，而且满足设计要求。最后，在原设计基础上提出了一种扩大电源输出电流调节范围的方法。在该电源研制完成后，将该电源与其它三种常用微型件点焊电源作了比较。通过理论分析和对比实验，证明所研制的晶体管式电源具有精密焊接的独特优势，该电源可以在微型件精密焊接领域中得到应用和推广，是一种较理想的精密焊接电源。关键词：DSP；晶体管式；电阻点焊电源AbstractResistanceSpotWelding(RSW)technologyofmicro-panshasbeendevelopingtowardthemoreprecisedirection．Asageneralrule，theprecisionofRSWincludesmanyaspects，suchasthefineadjustmentofpower,theprecisecontrolofparameters，andpreciseandstablepressureequipment，etc．Inthissubject，atransistor-typeRSWpowersupplycontrolledbythecoreofDigitalSignalProcessor(DSP)isdesigned，whichisbasedonthepurposeofthefineadjustmentofpower．Thetransistor-typeRSWpowersupplyisthebestpowersupplyusedinmicro—weldingarea．Sotheinvestigationonthepowersupplyhasgreatsignificancetomeetindustrializationneedsofourcountryaswellastoenhanceinternationalcompetitioncapability．Firstlythedesignschemesoftransistor-typeRSWpowersupplyarediscussedinthesubject．Thentheadvantages，disadvantagesandfeasibilityofthedesignscheme...
