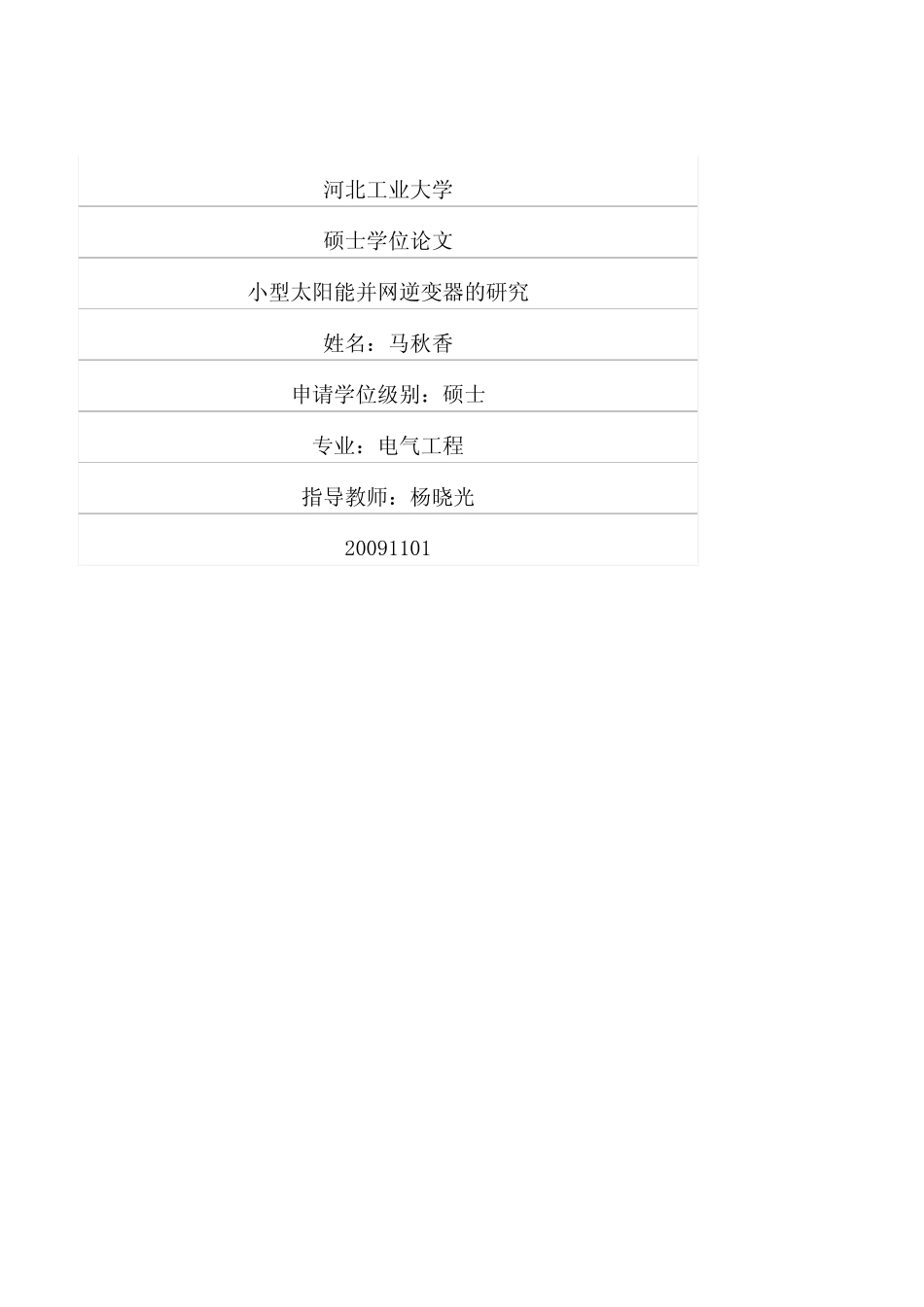

河北工业大学硕士学位论文小型太阳能并网逆变器的研究姓名：马秋香申请学位级别：硕士专业：电气工程指导教师：杨晓光20091101小型太阳能并网逆变器的研究i小型太阳能并网逆变器的研究摘要随着全球范围内的能源危机和环境污染问题的日益严重，大力研究和发展可再生能源发电技术成为全人类关心的课题，光伏发电就是在这一背景下应运而生，并得到迅速发展的发电技术之一。现在大部分光伏逆变课题研究都是在控制、驱动、检测等方面进行研究，提出创新或者改进的方案。而本课题旨在研究利用太阳能的光伏并网逆变器主电路的优化结构，以及高性能的控制策略，将电力电子技术和控制技术有机的结合，使系统既能够高效率的利用太阳能，又能将理想的电流波形并入电网，向电网提供理想电能，为太阳能光伏并网逆变产品提供应用理论基础和技术支持。本文首先概述了我国光伏并网发电的发展和前景，以及常用的电压型逆变电路的特性。然后在共模干扰和直流量注入方面，对几种传统的逆变电路进行了电磁兼容性分析，并采用MATLAB进行了仿真分析，在此基础上提出了一种改进的逆变电路结构。最后，给出了系统的实现方案，设计了基于二极管箝位式逆变电路和改进的逆变电路的原理性试验样机，并实现了基于DSP的等面积SPWM驱动波形，并用IR2110实现了三电平逆变电路的驱动。关键词：光伏并网，逆变，电磁兼容，三电平，拓扑分析，SPWM控制，TMS320F2812河北工业大学硕士学位论文iiRRRRESEARCHESEARCHESEARCHESEARCHONONONONLOWER-POWERLOWER-POWERLOWER-POWERLOWER-POWERPHOTOVOLTAICPHOTOVOLTAICPHOTOVOLTAICPHOTOVOLTAICGGGGRID-RID-RID-RID-CONNECTEDCONNECTEDCONNECTEDCONNECTEDIIIINVERTERNVERTERNVERTERNVERTERABSTRAABSTRAABSTRAABSTRACCCCTTTTAstheworldwideenergycrisisandthegrowingenvironmentalproblems,researchanddevelopmentofrenewableenergypowergenerationbecomesthesubjectofconcerntoallmankind,photovoltaictechnologyemergedandrapidlydevelopedinthiscontext.Atpresent,mostresearchesofphotovoltaicinverterarefocusoninnovationorimprovementincontrol,drivinganddetecting.Thisissueaimsto,studyingtheoptimizedstructureandhighperformancecontrolstrategyofgrid-connectedPVsystem,combiningpowerelectronicswithcontroltechnology,makingthesystemhighly-efficientusageofsolarenergy,injectingtheidealcurrentwaveformintogrid,providingide...
