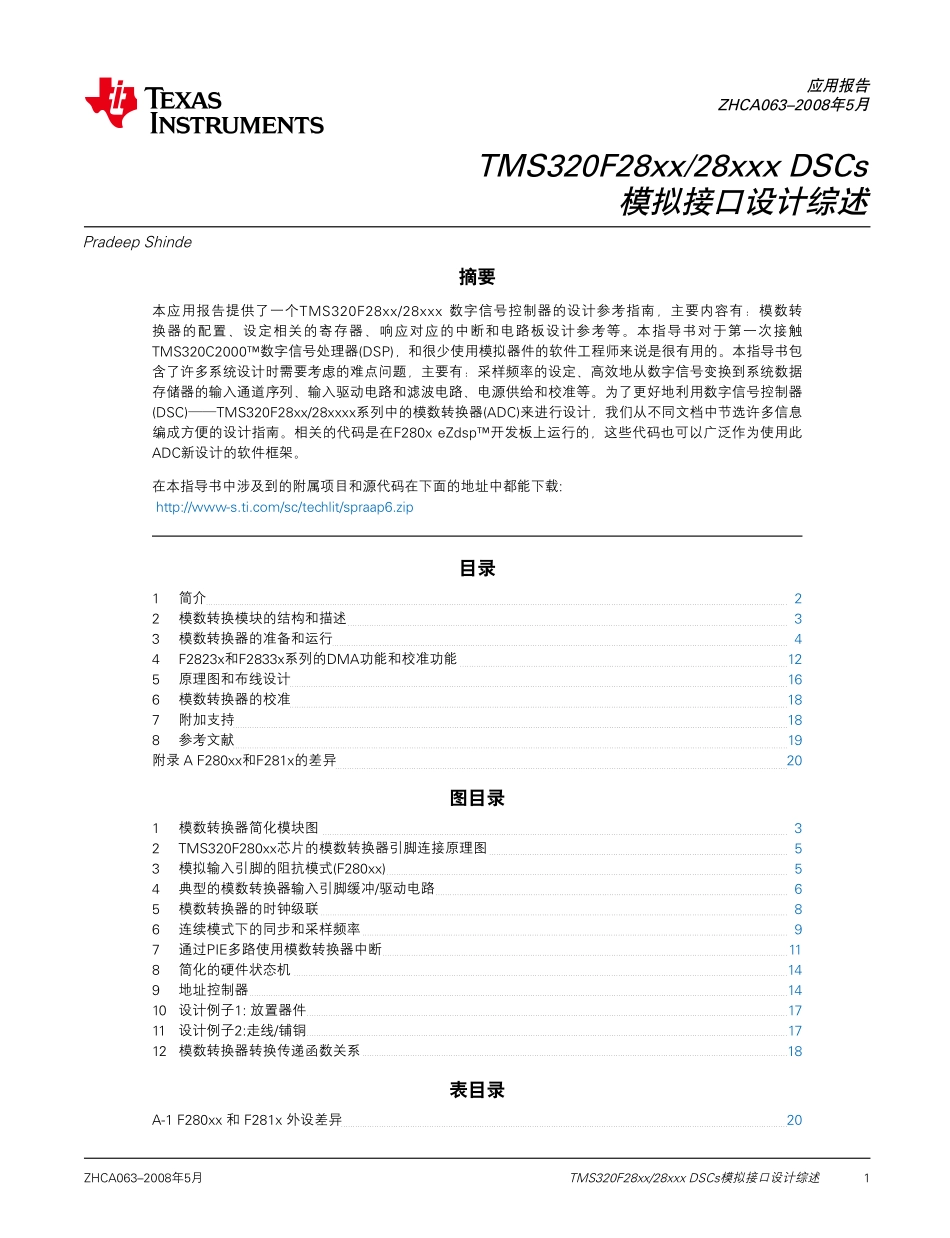

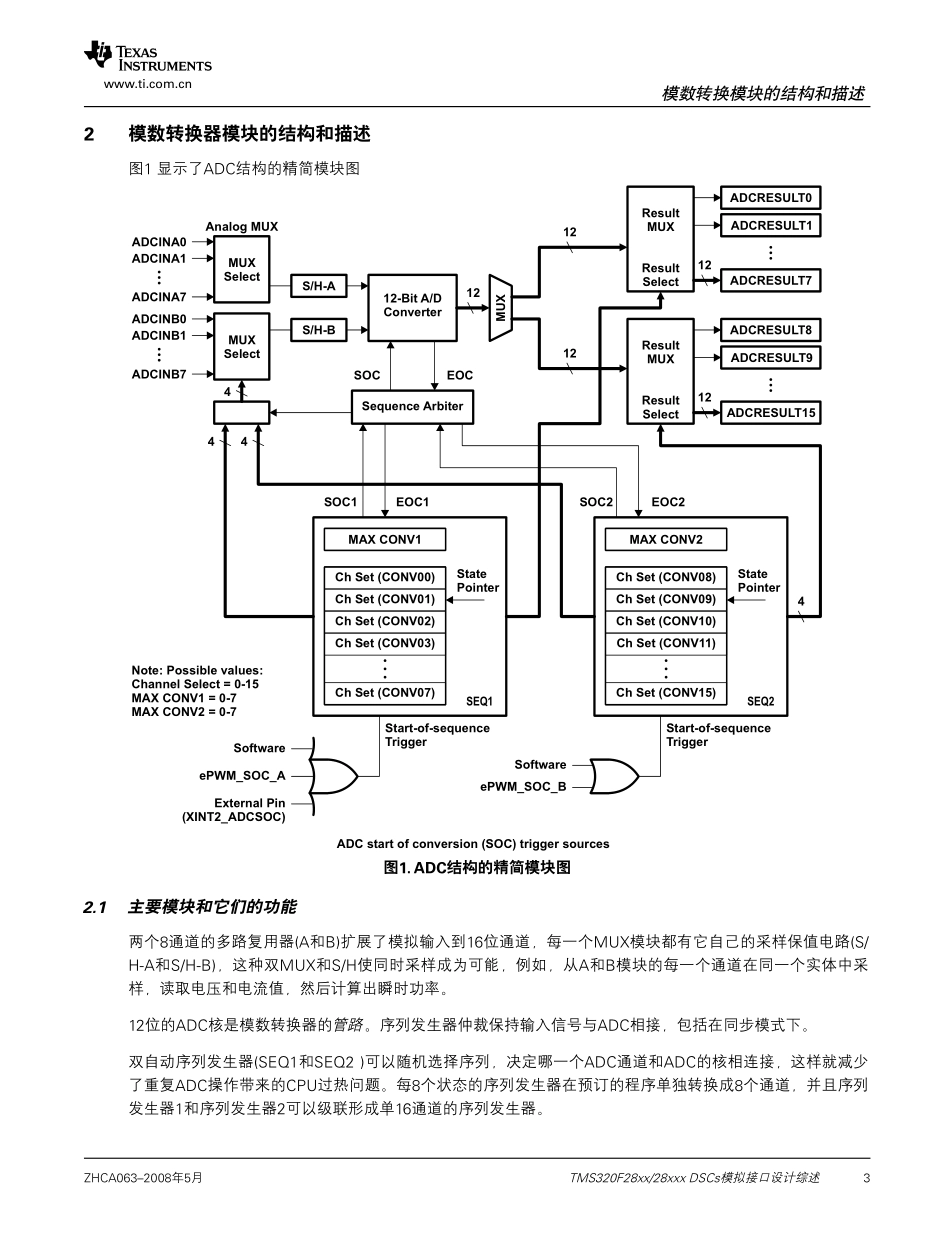

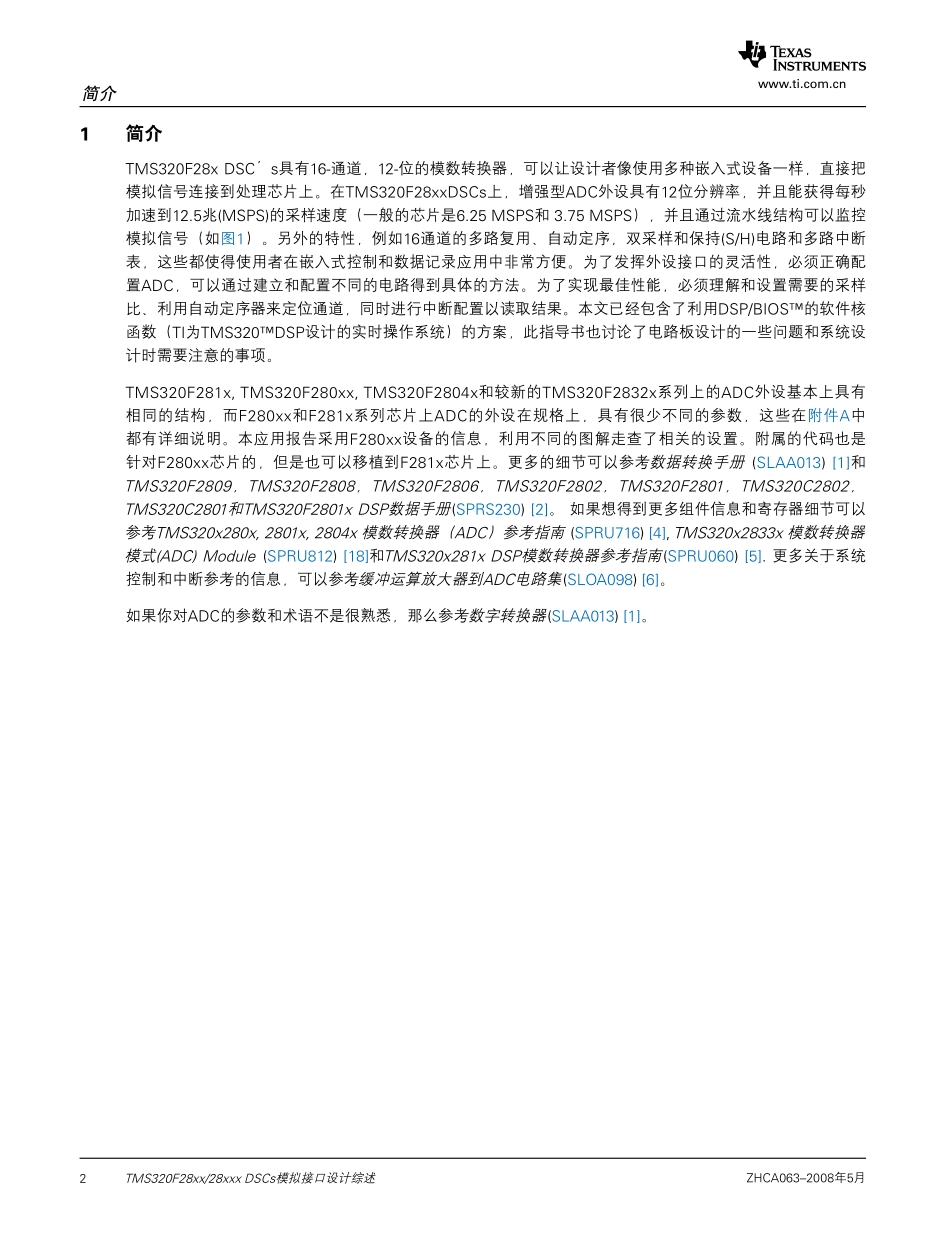

TMS320F28xx/28xxxDSCs模拟接口设计综述应用报告ZHCA063–2008年5月摘要本应用报告提供了一个TMS320F28xx/28xxx数字信号控制器的设计参考指南，主要内容有：模数转换器的配置、设定相关的寄存器、响应对应的中断和电路板设计参考等。本指导书对于第一次接触TMS320C2000™数字信号处理器(DSP)，和很少使用模拟器件的软件工程师来说是很有用的。本指导书包含了许多系统设计时需要考虑的难点问题，主要有：采样频率的设定、高效地从数字信号变换到系统数据存储器的输入通道序列、输入驱动电路和滤波电路、电源供给和校准等。为了更好地利用数字信号控制器(DSC)——TMS320F28xx/28xxxx系列中的模数转换器(ADC)来进行设计，我们从不同文档中节选许多信息编成方便的设计指南。相关的代码是在F280xeZdsp™开发板上运行的，这些代码也可以广泛作为使用此ADC新设计的软件框架。在本指导书中涉及到的附属项目和源代码在下面的地址中都能下载:http://www-s.ti.com/sc/techlit/spraap6.zip目录1简介22模数转换模块的结构和描述33模数转换器的准备和运行44F2823x和F2833x系列的DMA功能和校准功能125原理图和布线设计166模数转换器的校准187附加支持188参考文献19附录AF280xx和F281x的差异20PradeepShinde图目录1模数转换器简化模块图32TMS320F280xx芯片的模数转换器引脚连接原理图53模拟输入引脚的阻抗模式(F280xx)54典型的模数转换器输入引脚缓冲/驱动电路65模数转换器的时钟级联86连续模式下的同步和采样频率97通过PIE多路使用模数转换器中断118简化的硬件状态机149地址控制器1410设计例子1:放置器件1711设计例子2:走线/铺铜1712模数转换器转换传递函数关系18表目录A-1F280xx和F281x外设差异20TMS320F28xx/28xxxDSCs模拟接口设计综述1ZHCA063–2008年5月www.ti.com.cnTMS320F28xx/28xxxDSCs模拟接口设计综述2ZHCA063–2008年5月简介TMS320F28xDSC’s具有16-通道，12-位的模数转换器，可以让设计者像使用多种嵌入式设备一样，直接把模拟信号连接到处理芯片上。在TMS320F28xxDSCs上，增强型ADC外设具有12位分辨率，并且能获得每秒加速到12.5兆(MSPS)的采样速度（一般的芯片是6.25MSPS和3.75MSPS），并且通过流水线结构可以监控模拟信号（如图1）。另外的特性，例如16通道的多路复用、自动定序，双采样和保持(S/H)电路和多路中断表，这些都使得使用者在嵌入式控制和数据记录应用中非常方便。为了发挥外设接口的灵活性，必须正确配置ADC，可以通过建立和配置不同的...
