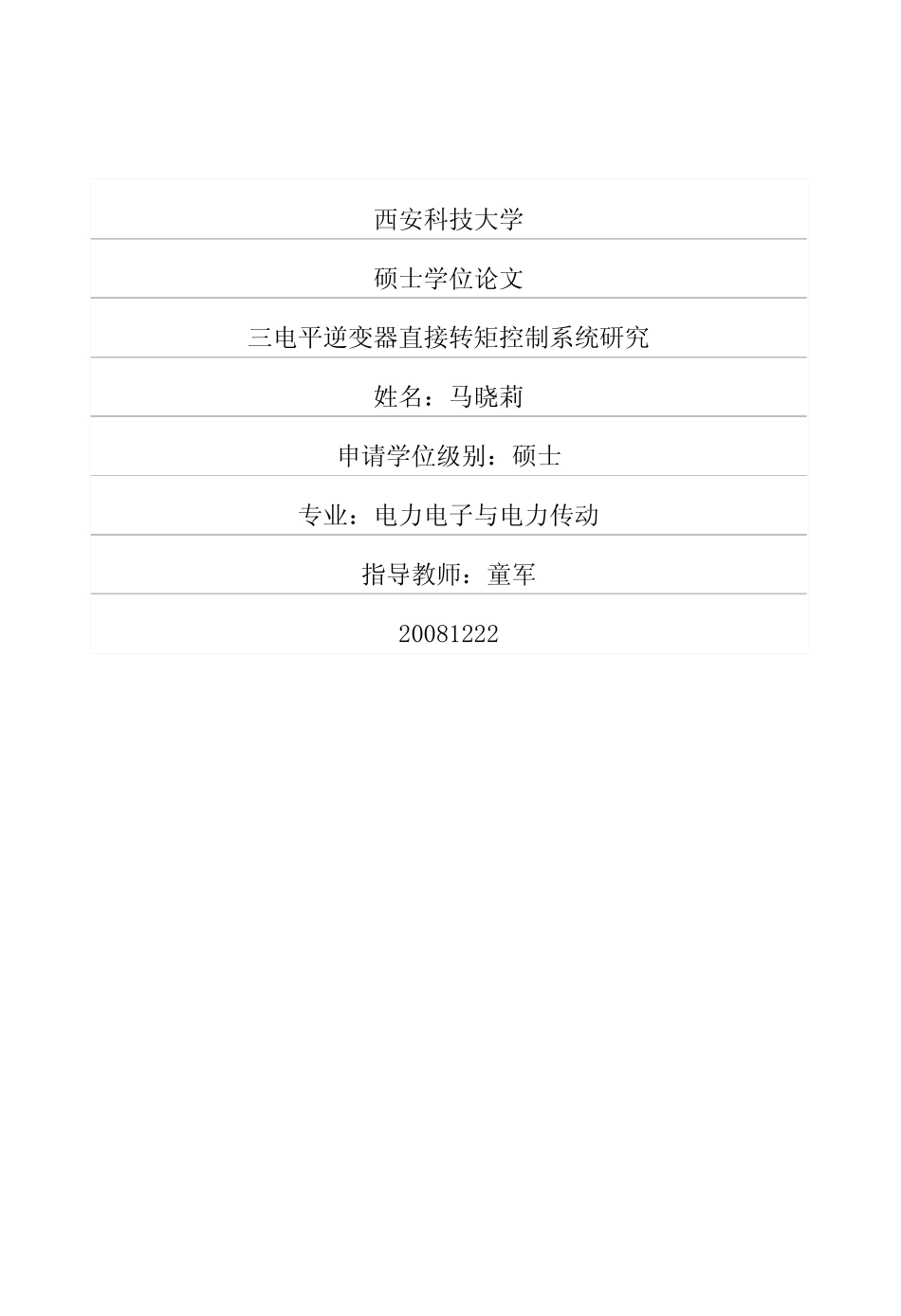

西安科技大学硕士学位论文三电平逆变器直接转矩控制系统研究姓名:马晓莉申请学位级别:硕士专业:电力电子与电力传动指导教师:童军20081222论文题目:专业:硕士生:指导教师:三电平逆变器直接转矩控制系统研究电力电子与电力传动马晓莉(签名)童军(签名)摘要近年来,多电平电压型逆变器已经成为高压变频调速领域的新宠。多电平逆变电路具有输出谐波少、开关频率低等显著优势,非常适合应用于高压大功率的变频调速领域,具有现实的节能意义。直接转矩控制策略以其优良的转矩控制特性,受到了普遍的关注。本文研究的对象正是基于三电平逆变器的异步电动机直接转矩控制系统,文章对直接转矩控制算法在三电平逆变器供电的异步电动机系统中的实现,进行了理论分析、仿真研究以及实验验证。在理解和掌握三电平逆变器和直接转矩控制基本原理的基础上,建立了异步电动机和三电平逆变电路的数学模型,分析了直接转矩控制的几种常用控制算法,依据电压矢量对电机低、高速运行时的不同影响采用了一种简单的低、高速电压矢量选择方案,实现了实时的调速控制。应用MATLAB/SIMULINK软件对系统进行了仿真,通过对仿真系统动静态模式的实验,验证了所提出方案的正确性和有效性。并搭建了一套以二极管箝位式三电平逆变器为基础的变频调速实验平台,其硬件包括:主功率电路,缓冲电路,光电隔离驱动电路,电流、电压采样电路,保护电路等。最后通过熟悉DSP算法,设计了以数字信号处理器TMS320LF2407为核心的控制系统。并通过一系列的实验对原理样机,逆变器控制策略,变频调速等进行了验证,给出了实验波形,同时也证明了系统的可行性。关键词:中点箝位式三电平逆变器;直接转矩控制;固定合成矢量;无速度传感器;DSP研究类型:应用基础研究Subject:StudyonDirectTorqueControlofInductionMotorfedbyThree.1evelVoltageSourceInverterSpecialty:PowerElectronics&PowerTransmissionName:Maxiaoli(signature)纽趔f:lnstructor:T0n西un(signature)血舢兰竺ABSTRACTInrecentyears,themultilevelinverterhasalreadybecomethemodulationdomainmthelli幽V0ltagefrequencyconversionfield.Ithassignificantadvantages,suchaSlessdistort酣01】铆lt,lowerswitching丘equency,etc,andIthasrealityenergyconservationsi刚ncancem印plicationofthehigh.voltageandhigh—power.DirectTorqueControl(DTc)has船actedpopularinterestbecauseofitshighperformances...
