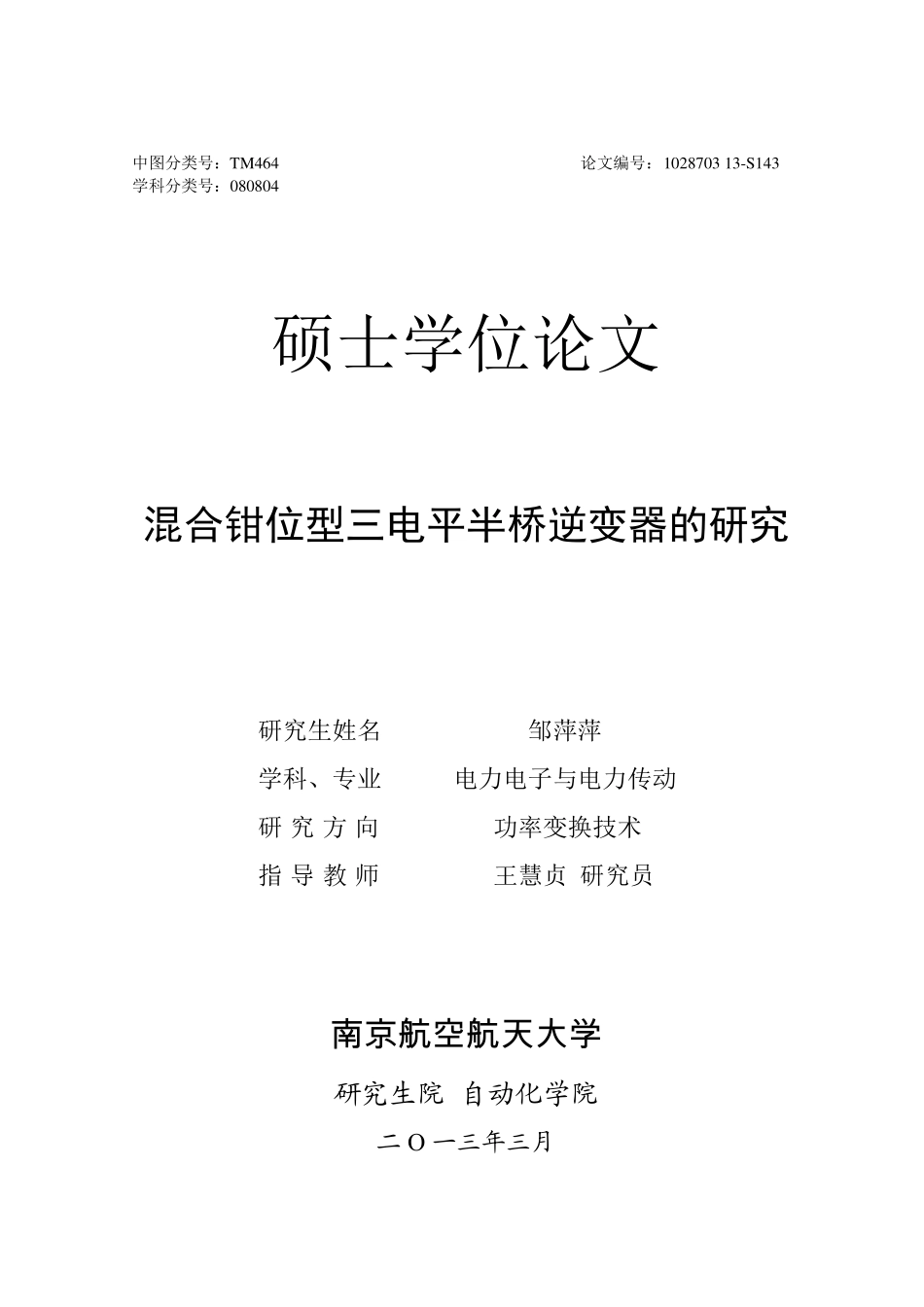

中图分类号：TM464论文编号：102870313-S143学科分类号：080804硕士学位论文混合钳位型三电平半桥逆变器的研究研究生姓名邹萍萍学科、专业电力电子与电力传动研究方向功率变换技术指导教师王慧贞研究员南京航空航天大学研究生院自动化学院二О一三年三月IIIVNanjingUniversityofAeronauticsandAstronauticsTheGraduateSchoolCollegeofAutomationEngineeringResearchontheHybrid-ClampedThree-LevelHalfBridgeInverterAThesisinElectricalEngineeringbyZouPingpingAdvisedbyProfessorWangHuizhenSubmittedinPartialFulfillmentoftheRequirementsfortheDegreeofMasterofEngineeringMarch,2013VI承诺书本人郑重声明：所呈交的学位论文，是本人在导师指导下，独立进行研究工作所取得的成果。尽我所知，除文中已经注明引用的内容外，本学位论文的研究成果不包含任何他人享有著作权的内容。对本论文所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确方式标明。本人授权南京航空航天大学可以有权保留送交论文的复印件，允许论文被查阅和借阅,可以将学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或其他复制手段保存论文。(保密的学位论文在解密后适用本承诺书)作者签名：指导教师签名：日期：南京航空航天大学硕士学位论文I摘要90年代至今，多电平功率变换器由于输出容量大、开关管电压应力低和输出电压电流谐波含量小等显著优点，广泛应用于电力电子和电气传动技术领域的中高压大功率能量变换场合。本文首先介绍了课题的研究背景以及多电平逆变器的主要拓扑结构和调制策略。论文分析比较了传统的二极管钳位型和混合钳位型三电平逆变器的工作原理和主要关键问题，二极管钳位型逆变器存在功率开关管电压应力不均衡的问题，以及直流侧电容容值不等的情况下电容电压不平衡的问题，而混合钳位型三电平逆变器不存在上述两种问题。为了改善功率管开关瞬间的电压应力和保持直流侧电容电压平衡，本文采用混合钳位型三电平逆变器主电路拓扑和SPWM调制策略，实现辅助开关管交替导通以保持直流母线电容电压和悬浮电容电压的平衡。其次对双环控制的混合钳位型三电平逆变器进行了系统建模，设计了电压电流控制环的补偿网络。电流内环具有易于实现、响应速度快等优点；电压外环保证了输出电压具有较好的正弦度和稳态特性。此外在电压外环引入谐振控制器来提高系统稳压精度。仿真验证了该控制策略的可行性，系统取得了较好的输出波形质...
