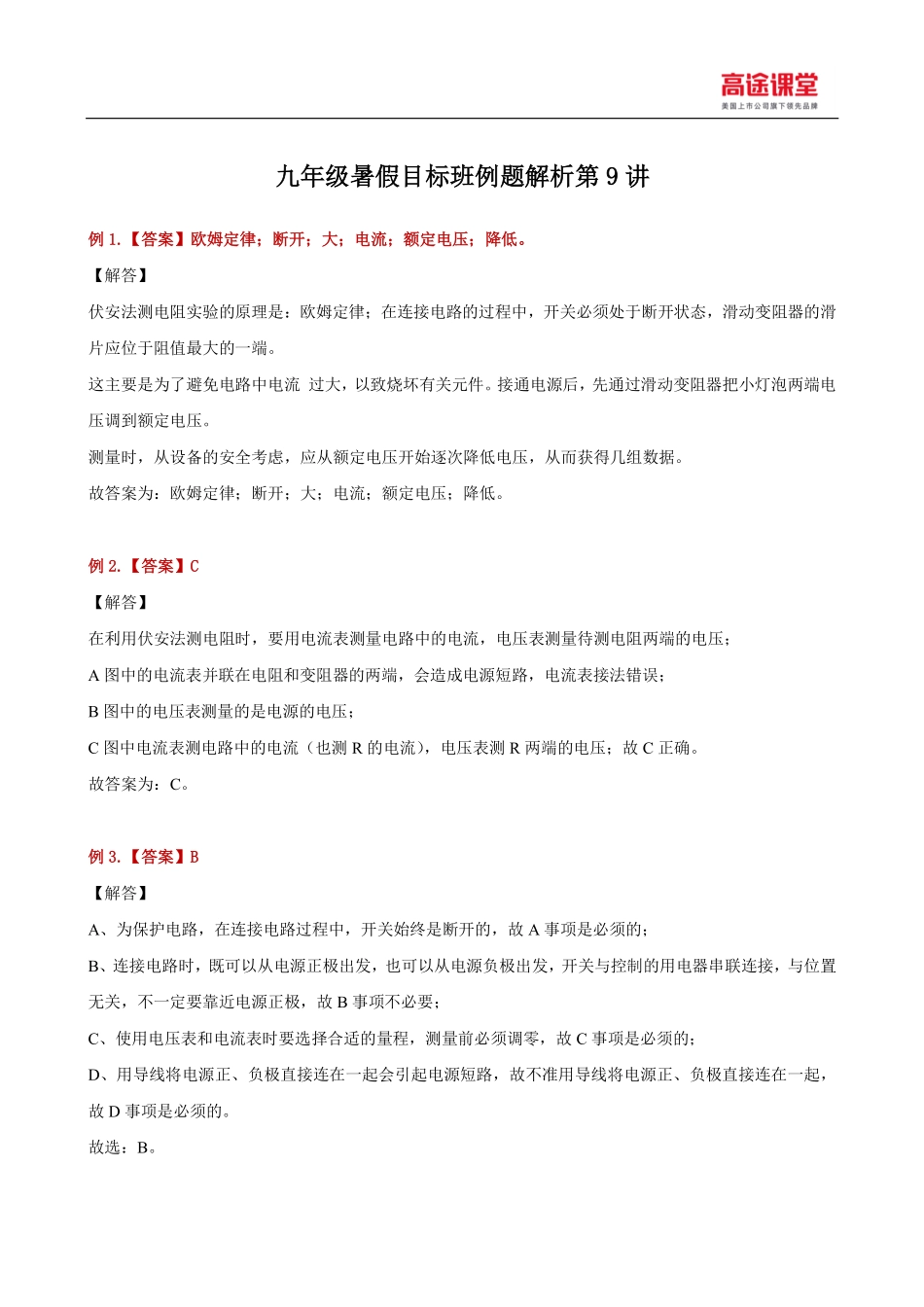

九年级暑假目标班例题解析第9讲例1.【答案】欧姆定律；断开；大；电流；额定电压；降低。【解答】伏安法测电阻实验的原理是：欧姆定律；在连接电路的过程中，开关必须处于断开状态，滑动变阻器的滑片应位于阻值最大的一端。这主要是为了避免电路中电流过大，以致烧坏有关元件。接通电源后，先通过滑动变阻器把小灯泡两端电压调到额定电压。测量时，从设备的安全考虑，应从额定电压开始逐次降低电压，从而获得几组数据。故答案为：欧姆定律；断开；大；电流；额定电压；降低。例2.【答案】C【解答】在利用伏安法测电阻时，要用电流表测量电路中的电流，电压表测量待测电阻两端的电压；A图中的电流表并联在电阻和变阻器的两端，会造成电源短路，电流表接法错误；B图中的电压表测量的是电源的电压；C图中电流表测电路中的电流（也测R的电流），电压表测R两端的电压；故C正确。故答案为：C。例3.【答案】B【解答】A、为保护电路，在连接电路过程中，开关始终是断开的，故A事项是必须的；B、连接电路时，既可以从电源正极出发，也可以从电源负极出发，开关与控制的用电器串联连接，与位置无关，不一定要靠近电源正极，故B事项不必要；C、使用电压表和电流表时要选择合适的量程，测量前必须调零，故C事项是必须的；D、用导线将电源正、负极直接连在一起会引起电源短路，故不准用导线将电源正、负极直接连在一起，故D事项是必须的。故选：B。例4.【答案】C【解答】当滑动变阻器接入电路中的电阻为0时，电路中的最大电流：I＝＝＝0.01875A。所以，在“伏安法”测电阻的实验中，电源选择不当，造成通过电阻的电流太小，电流表的指针偏转角度太小，误差太大；也不可能因量程选错，烧坏电流表。故选：C。例5.【答案】（1）如图；（2）左；（3）0.5；4.8。【解答】（1）伏安法测电阻，被测电阻RX与电流表串联，根据图乙可知，选用电流表量程为0.6A；电压表测被测电阻RX两端电压，如图。（2）滑动变阻器接右半段，滑片处于左端，滑动变阻器连入电路的电阻最大，对电路起保护作用。（3）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。RX＝＝＝4.8Ω。故答案为：（1）如图；（2）左；（3）0.5；4.8。例6.【答案】EGFAHDBC。【解答】根据实验的顺序，连接电路前要断开开关，根据电路图连接好电路，在闭合开关前，将滑动变阻器的滑片移至最大阻值处。然后闭合开关，调节滑动变阻器，使电压表的示数为某个值，读出电压表和电流表的...
